什么是 TSN？

時鐘敏感網絡（Time-Sensitive Networking）是標準以太網的擴展，其主要目標是使標準以太網具有確定性。使技術人員能夠精確了解流量在網絡中傳輸所需的確切時間，以及流量將經歷的任何延遲和傳輸時間變化的性質（抖動）。

常規互聯網應用領域?qū)?strong>延遲和抖動的容忍度遠高于許多工業流程所能接受的水平。由于以太網最初無法保證事件發生的時間，因此它無法可靠地用于許多機器應用，而這種缺乏確定性可能會導致質量下降甚至機器損壞。

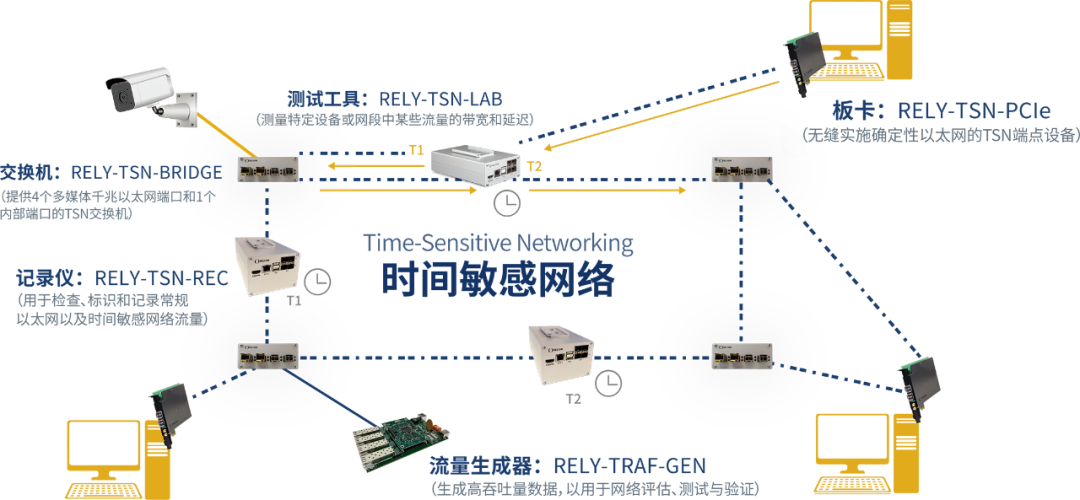

圖片來源于網絡

人們采用了各種開放協議（例如CC-Link IE）來解決這些問題，并且它們與TSN結合時仍將為工業應用提供有價值的功能。雖然這些協議為工業應用提供了一種確定性以太網的方法，從而實現了現在所謂的工業以太網，但它們?nèi)匀粵]有提供很好的融合解決方案。當前TSN的趨勢最終將彌補這一缺失。然而，重要的是不要忘記，TSN只是一個以確定性方式將數據從一個地方傳輸?shù)搅硪粋€(gè)地方的“管道”。它并不涉及更高級別的應用功能，例如安全或運動控制。因此，仍然需要這些協議來實現這些功能。

TSN網絡的另一個考慮因素是帶寬。除了確定性之外，TSN背后的標準還允許工業以太網更高效地利用這種通常固定的資源。優先級功能可分配必要的帶寬，確保所有流量在網絡上暢通無阻，避免次要數據干擾優先級更高的數據。

TSN涉及哪些標準？

IEEE 802.1以太網規范定義，該規范描述了該技術如何通過實現時間同步和流量?jī)?yōu)先級等功能來提供確定性性能并最終實現收斂。

圖片來源于網絡

IEEE 802.1Qbv：允許定義網絡流量隊列的傳輸時隙。這控制了每種流量類型何時可以訪問網絡。在本例中，四個時隙被劃分給八個隊列。在每個時隙內，編號較高的隊列具有優先級。

IEEE 802.1AS：時間敏感型應用的定時與同步。時間同步為確定性提供了基礎，因?yàn)樗_保網絡上的所有設備共享相同的時間感知。例如，如果現在是上午10:00，則網絡上的所有設備都知道這一點，并且它們的操作都同步到同一時鐘。因此，這可以最大限度地降低可能導致數據傳輸延遲和變化(延遲和抖動)的時間漂移的可能性，從而支持關鍵數據流量的及時且可預測的傳輸。

IEEE 802.1Qbv：調度流量增強

TSN標準如何演變?

與任何技術一樣，定義TSN的IEEE 802.1標準也在不斷發展，現有標準不斷完善，新標準層出不窮。即使標準不斷發展，技術本身也足夠成熟，可以在項目中實施。不斷發展的技術可以被視為更有價值——因?yàn)樗粩嘌葑?，能夠持續滿足當前的需求，因此不太可能被淘汰。因此，這種發展是積極的。

與這種演變相對的是，以太網標準一直以來都具有向后兼容的記錄。以太網技術已經存在了大約四十年，但在許多情況下，早期設備通?？梢耘c較新的設備兼容。TSN預計也將遵循這一趨勢。因此，需要立即完成項目的公司可以立即將TSN納入其中，并確信其不太可能在幾年后面臨淘汰。無需等待TSN在未來某個不確定的"準備就緒"時刻到來，因?yàn)檫@個時刻不太可能到來。

與這種演變相對的是，以太網標準一直以來都具有向后兼容的記錄。以太網技術已經存在了大約四十年，但在許多情況下，早期設備通常可以與較新的設備兼容。TSN預計也將遵循這一趨勢。因此，需要立即完成項目的公司可以立即將TSN納入其中，并確信其不太可能在幾年后面臨淘汰。無需等待TSN在未來某個不確定的"準備就緒"時刻到來，因?yàn)檫@個時刻不太可能到來。
