一、圖文教程

前期準備

• EWT104-BT01測試套件（以下簡稱測試套件）2塊
• E15-USB-T3轉接板（以下簡稱轉接板）2塊
• 電腦一臺
• 下載 XCOM2.6串口調試助手軟件

操作步驟

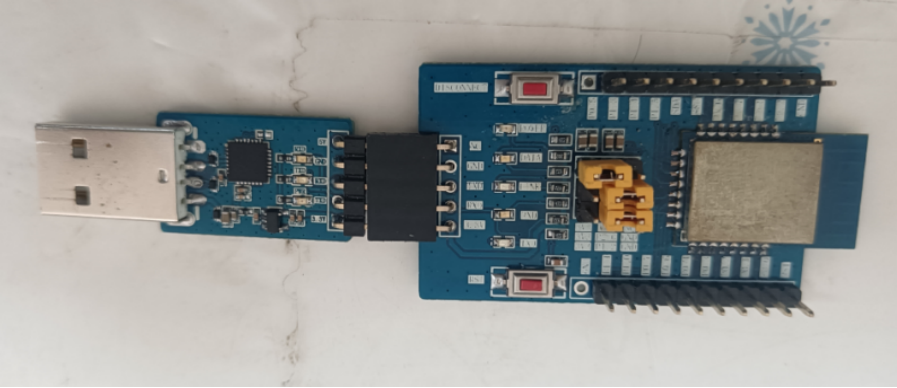

1、將兩個測試套件和兩個轉接板按照以下圖示接好

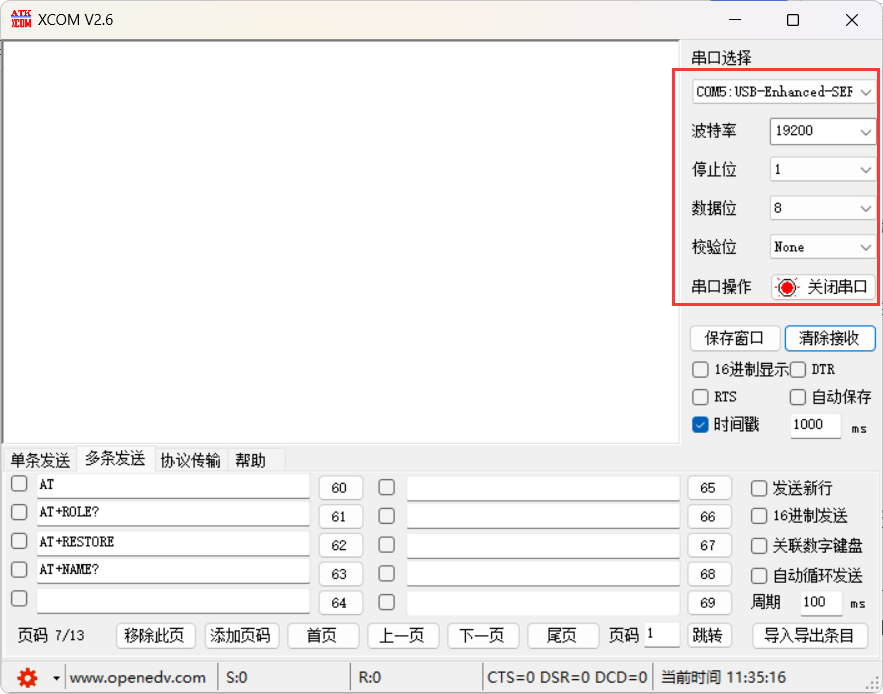

2、將兩個轉接板USB插入電腦，打開兩個串口調試助手窗口，使用模塊默認串口參數19200 8N1打開對應串口(可在電腦設備管理器確定設備對應的串口號)。

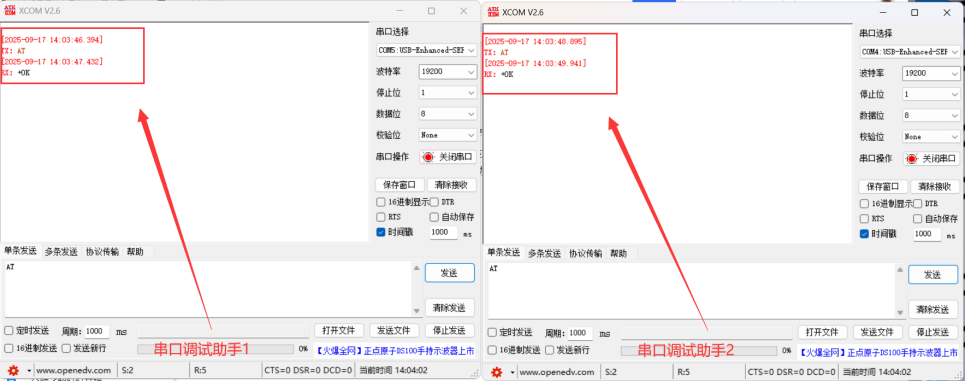

3、模塊未連接藍牙時處于配置模式，此時作mod引腳無效，連接藍牙后mod引腳生效，可切換模塊的模式。分別在串口調試助手1和串口調試助手2中發送AT，模塊回復OK，如圖

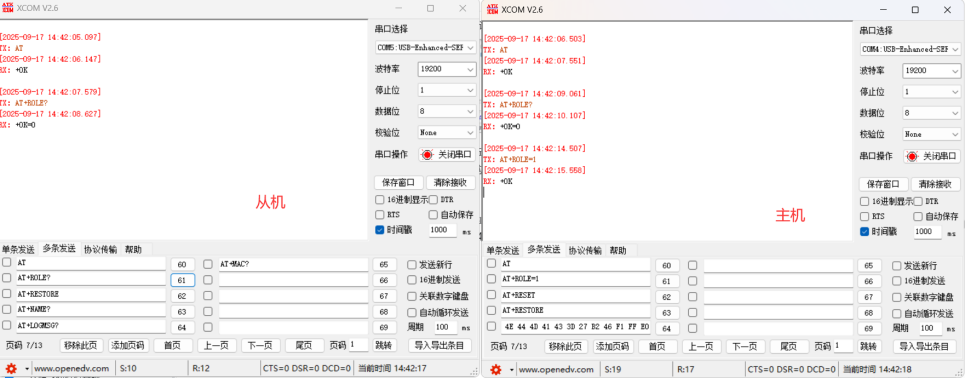

4、分別發送查詢指令A(yù)T+ROLE？查詢模塊模式，模塊出廠默認為從機模式，將串口調試助手2（后續簡稱主機，串口調試助手1后續簡稱從機）對應的藍牙模塊發送指令A(yù)T+ROLE=1修改為主機，如圖

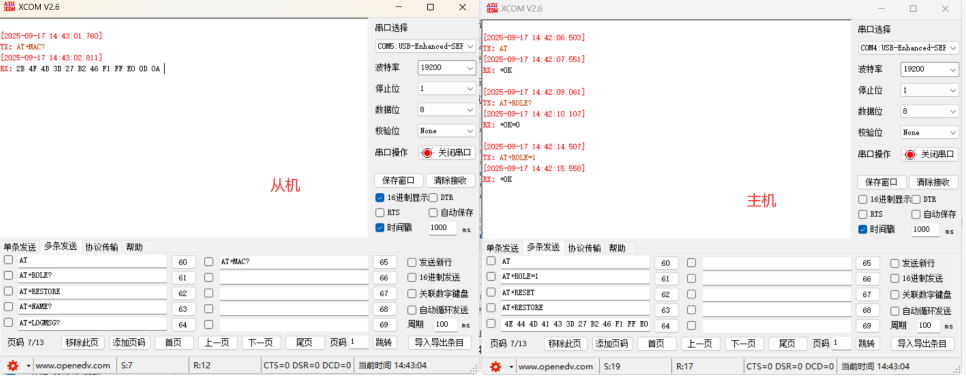

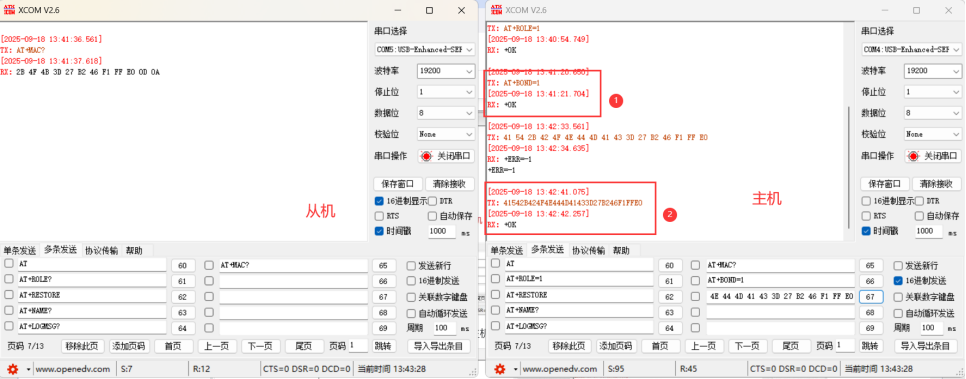

5、從機串口發送指令A(yù)T+MAC？查詢 Mac地址為27 B2 46 F1 FF EO（注意使用16進制顯示），主機串口16進制發送指令 41 54 2B 42 4F 4E 44 4D 41 43 3D 27 B2 46 F1 FF EO（需要將“AT+BONDMAC=”這個字符串轉換為16進制，然后再把Mac地址加上）綁定Mac：

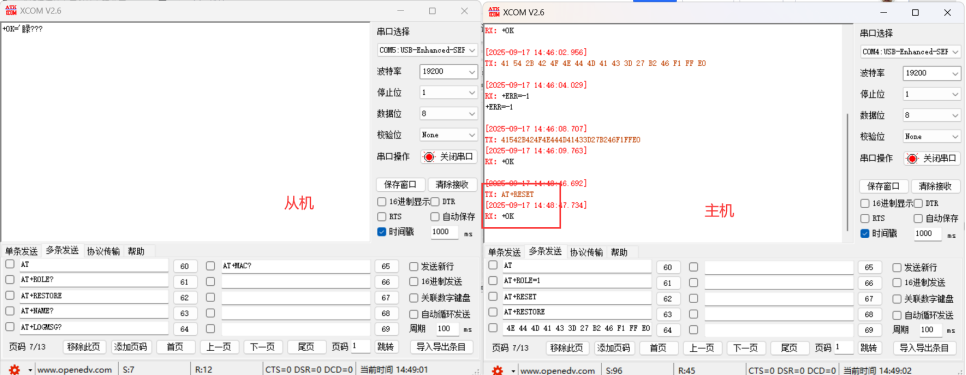

6、主機發送指令A(yù)T+RESET重啟主機，再發送指令A(yù)T+BOND=1，主機會自動連接從機并進入透?jìng)髂Ｊ?/p>

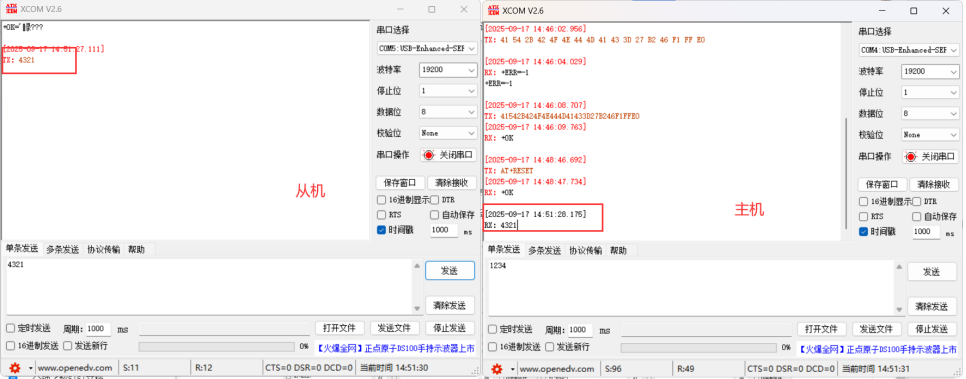

從機發送4321主機收到4321,主機發送1234,從機收到1234
