40V-300mA低功耗高PSRR小體積線性穩壓器參數與應用
產品描述:
PC7403系列是采用CMOS工藝制造的低功耗高耐壓的降壓型線性穩壓器，最高輸入電壓可達40V，空載時功耗低于5μA。它具有高精度的輸出電壓、極低的空載電流、極低的跌落電壓等特點。內置過流保護、短路保護和過溫保護電路，可以充分保護芯片的穩定工作和不被損壞。輸出電壓可以通過金屬熔絲技術在內部設定，它可以在1.8V到5.0V的范圍內以100mV的增量進行選擇。封裝形式具有SOT23-3L、SOT23-5L和SOT89-3L可供選擇。
產品特點:
2寬輸入電壓范圍：3~40V
2輸出電壓精度：±2%
2最大輸出電流值：300mA
2低靜態工作電流：2.5μA(Typ.)@VIN=VOUT+2V
2低壓差電壓：380mV@5V/100 mA
2高電源抑制比（PSRR）:81dB@1kHz

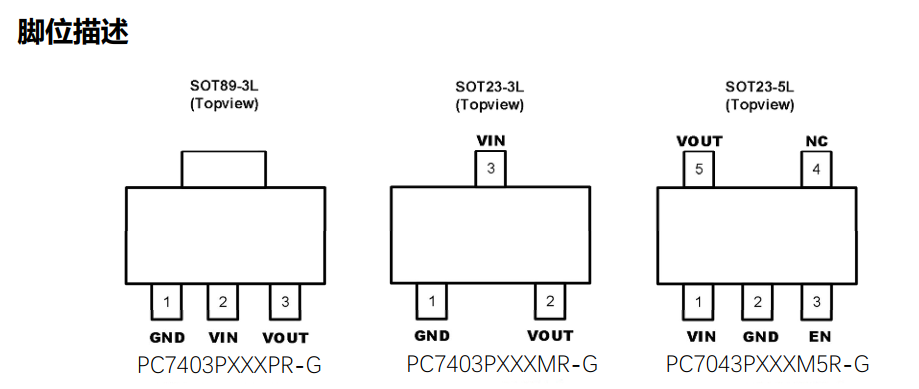

2超小型封裝：SOT23-3L，SOT23-5L，SOT89-3L
應用領域
2小家電和白色家電
2電池供電設備
2智能穿戴設備
審核編輯 黃宇
