小伙伴們好！今天＃唯創WT芯片小課堂要聊的這位"新朋友"可不簡單——它就是WT2003Hx語音處理芯片。

如果說人的聲音是一種獨特的"身份證"，那么WT2003Hx就像是一位神奇的"變聲魔法師"，能讓你的聲音瞬間變成機器人、卡通萌娃，甚至是低沉大叔，聽起來是不是很有意思？

在開始深入了解這位"魔法師"之前，我們先來想一個問題：什么樣的場景下我們需要變聲技術？

想象一下，你是一位活動主持人，在戶外用擴音器喊話時，如果能瞬間切換成科技感十足的機器人音效，是不是更能吸引觀眾注意力？

或者你在制作短視頻時，想給自己的聲音加點料，讓內容更有趣味性？

這些場景都離不開語音變音技術的支持。

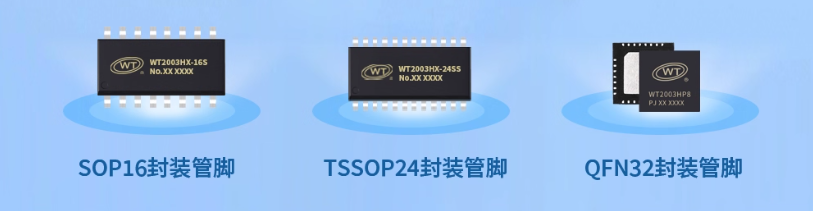

WT2003Hx 芯片

核心架構與變音技術原理

而WT2003Hx正是為這些需求量身打造的一款高集成度語音處理芯片。

那么，WT2003Hx是如何實現這些神奇的變聲效果的呢？

讓我們先從它的"內功心法"說起。這顆芯片的核心架構就像一條完整的聲音加工流水線：

首先是音頻采集模塊負責"聽"。就像我們的耳朵一樣，通過內置的16位AD轉換器把聲音信號轉化為數字信號

接著是數字信號處理單元負責"變"。這是整個系統的"大腦"，運用各種變音算法對聲音進行魔法般的改造然后是存儲控制模塊負責"記"，把處理好的音頻保存下來；

然后是存儲控制模塊負責"記"。把處理好的音頻保存下來。最后是音頻輸出模塊負責"說"，將變聲后的效果通過揚聲器播放出來。

整個過程行云流水，而且延遲極低，確保你說話和變聲幾乎同步進行。

這個時候有些同學可能要問了："變聲"聽起來挺玄乎的，WT2003Hx到底是怎么把聲音變成機器人或者小孩聲音的呢？其實原理并不復雜。

我們可以把聲音想象成一根可以拉伸的橡皮筋，當你把橡皮筋拉長，它變細了，振動頻率就會升高，發出的聲音就變尖了；

反過來，如果你把它壓縮，振動頻率降低，聲音就變得低沉渾厚。WT2003Hx正是通過調節音頻信號的"音調"和"語速"這兩個關鍵參數來實現變聲效果的。它采用的是基于時域的Pitch Shift算法，可以在不改變語速的情況下調整音調，也可以在保持音調的同時改變語速，甚至可以兩者同時調節，創造出千變?nèi)f化的聲音效果。

?

WT2003Hx芯片

三大核心應用場景

說到這里，我們不得不提WT2003Hx的三大核心應用場景，它們就像三個不同性格的兄弟，各有各的本領。

第一位是"喊話變音"。這位老兄適合在戶外活動、公共宣傳這些需要大聲說話的場合大展身手。你通過麥克風說話，系統立刻給你的聲音"化個妝"，可以是充滿科技感的機器人音效，可以是萌萌噠的卡通聲音，也可以是渾厚有力的低音炮效果，然后通過揚聲器放大播放出去。這里面最關鍵的技術指標是什么呢？是"低延遲"，想象一下，如果你說完話好幾秒鐘才聽到變聲后的效果，那畫面得多尷尬。

WT2003Hx通過采用16kHz單聲道采樣配合硬件加速模塊，把處理延遲控制得非常小,確保你喊話的節奏和變音效果完美同步，聽起來就像你本來就是這個聲音在說話一樣自然。而且你還可以根據現場需要，通過按鍵或者指令快速切換不同的音效模式，這種靈活性在實際應用中非常實用。

第二位是"學舌變音"。這位可以說是三兄弟中最有趣味性的一個。它就像一只會變聲的鸚鵡,你說什么它就重復什么，但重復的時候還會用變聲后的效果來"演繹"。這個功能有兩種玩法：

一種是錄音學舌，你先錄一段話，系統分析之后用你選定的音效(比如大叔音、小孩音、女聲等)重新復述出來；

另一種是實時學舌，你邊說它邊用變聲后的聲音同步重復，就像真有一個"聲音分身"在模仿你一樣。這個功能的技術難點在于既要保證學舌內容的準確性，又要讓變聲效果聽起來自然不別扭，為此，WT2003Hx采用了語音合成與聲紋轉換相結合的方案，確保你說的每個字都能被準確捕捉和復述，同時變聲效果也能保持足夠的自然度。這個功能特別適合短視頻創作、語音聊天整蠱或者兒童早教互動，能讓交流過程充滿歡聲笑語。

第三位是"錄音變音"。它的工作方式有點像照片的后期修圖。你可以導入已經錄制好的音頻文件，不管是MP3還是WAV格式都可以，然后對它進行各種變聲處理。

想把自己的聲音從男聲變成女聲?沒問題。想給播客節目加個機器人旁白，輕而易舉。想惡搞朋友的錄音?更是它的拿手好戲。

錄音變音最大的優勢是可以慢工出細活，你有足夠的時間去調節各種參數，比如音色、音調、語速等等，直到達到你滿意的效果為止。這個功能在播客制作、配音創作、音頻后期處理等專業場景中特別受歡迎。

WT2003Hx芯片

強大的硬件規格

那么，WT2003Hx憑什么能把這三件事都做得這么出色呢?

答案就藏在它強大的硬件規格里。

這顆芯片內置了16位的AD/DA轉換器，支持從8kHz到48kHz的采樣率范圍，這意味著它既可以處理普通語音通話質量的音頻，也可以處理接近CD音質的高保真錄音。它的信噪比達到了85dB以上，總諧波失真小于0.5%，這些專業參數翻譯成人話就是：錄出來的聲音很清晰,變聲后的效果很純凈，不會有明顯的雜音或者失真。

更厲害的是，它還集成了自動增益控制和噪聲抑制算法，就像給聲音裝了一個智能"凈化器"，能自動調節音量大小并過濾掉背景噪音，讓你的聲音在嘈雜環境中也能清晰呈現。

說到存儲能力，WT2003Hx也毫不含糊。它通過SPI接口可以外接最大128MB的Flash存儲器，在16位/16kHz的錄音模式下，16MB的存儲空間就能錄制大約20分鐘的音頻內容。

而且它支持片段式錄音管理，你可以把不同的錄音保存為獨立的文件，隨時調用和播放，非常方便。

在功耗控制方面，WT2003Hx采用了先進的RISC-V架構內核，配合精細的電源管理設計，在工作模式下典型功耗僅為35mA，而待機模式下功耗更是低至10微安以下。這對于那些使用電池供電的便攜設備來說簡直是福音，能大大延長續航時間。

WT2003Hx芯片

硬件設計與軟件開發注意事項

當然，一顆優秀的芯片不僅要性能強大，還要容易使用。WT2003Hx在硬件設計上也充分考慮到了開發者的便利性。

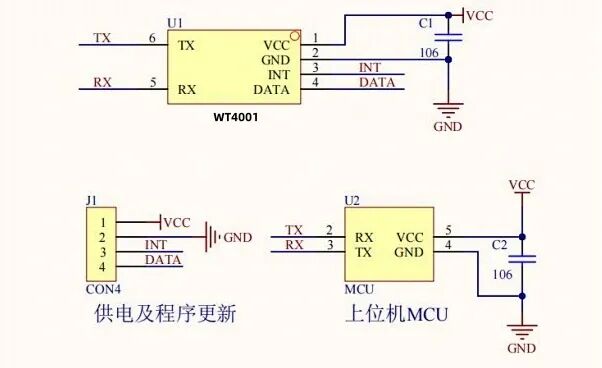

它提供了UART和I2C等多種通信接口，可以方便地與單片機進行連接和控制。

01

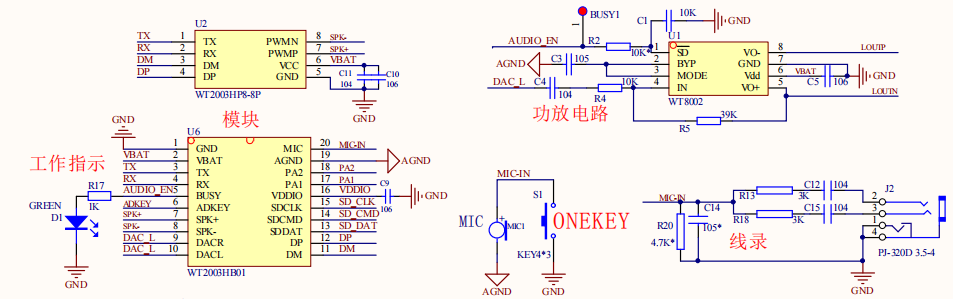

應用電路非常簡潔

駐極體麥克風通過一個簡單的RC高通濾波電路連接到芯片的音頻輸入引腳，芯片經過DSP處理后的音頻信號從DAC輸出，再通過一個功放芯片(比如常用的LM386)驅動揚聲器發聲，整個電路板設計可以做得非常緊湊。

同時，為了保證系統的穩定性和抗干擾能力，芯片的電源引腳需要并聯濾波電容，音頻信號線最好采用屏蔽線，這些細節雖然看起來不起眼，但對最終產品的性能表現卻至關重要。

02

軟件開發方面，工程師們需要注意以下幾個關鍵點

首先是采用DMA方式處理音頻數據流。這樣可以避免CPU資源被大量占用，保證系統運行流暢；

其次是實現音量控制的對數曲線調節，因?yàn)槿硕鷮?duì)音量的感知是非線性的，這樣調節起來會更符合人的聽感；再次是設計掉電保護機制，確保錄音文件不會因?yàn)橥蝗粩嚯姸鴵p壞；最后是通過GPIO中斷實現按鍵觸發的快速錄音功能，讓用戶操作更加便捷。

WT2003Hx芯片

廣泛的應用領域

WT2003Hx的應用場景非常廣泛，可以說只要是涉及語音交互和變聲處理的地方，都能看到它的身影。在智能玩具領域，它可以讓錄音變聲玩偶說話更生動有趣，讓故事機的音效處理更加豐富多彩；

在消費電子產品中：它能為錄音筆增加變聲功能，為對講機帶來趣味音效，為K歌麥克風提供各種特效處理；

在物聯網設備里：它可以用于智能家居的語音交互，安防設備的語音提示，甚至車載語音助手的開發。

而對于更高級的應用需求，WT2003Hx還可以外接語音識別芯片實現語音喚醒功能，通過藍牙模塊實現無線音頻傳輸，甚至支持基于UART接口的OTA固件升級，為產品的持續優化提供了可能。

未來發展趨勢

更智能更輕量

展望未來，語音變音技術還有很大的發展空間。隨著人工智能技術的不斷進步，我們可以期待更加智能化的變音體驗，比如芯片能夠自動識別輸入語音的情感色彩，然后根據喜怒哀樂自動匹配最合適的變音風格；或者結合云邊協同處理架構，在本地完成基礎變音的同時，通過5G網絡調用云端算力來實現更復雜的特效變音，甚至是明星語音的高精度模擬。這些技術的融合將讓語音交互變得更加自然、有趣和個性化。

說到這里，相信小伙伴們對WT2003Hx這顆芯片已經有了比較全面的了解。它憑借低延遲的實時處理能力、豐富多樣的變音算法、高度集成的硬件設計以及靈活易用的開發接口，在喊話、學舌、錄音變音這三大應用場景中都展現出了優異的性能表現。

對于產品開發者來說，WT2003Hx提供了一個成熟可靠的硬件平臺和完整的開發支持，讓你可以快速地將創意轉化為實際的產品。而對于最終用戶來說，基于WT2003Hx開發的各種變音產品，將為日常生活和娛樂互動帶來更多的樂趣和可能性。

這就是WT2003Hx的魅力所在——它不僅是一顆技術先進的語音處理芯片，更是連接想象與現實、科技與趣味的橋梁。在這個聲音可以千變?nèi)f化的時代，讓我們一起期待WT2003Hx為語音交互領域帶來更多精彩的應用吧！
