?USB PD快充技術正迅速成為電子設備的標配，而受電芯片作為設備與充電器之間的關鍵部件，其性能直接影響充電效率和使用體驗。今天我們將深入解析天源中芯TPOWER推出的TP1011這款USB PD多協議受電芯片，探討其技術特點和應用價值。

一、核心特性概覽

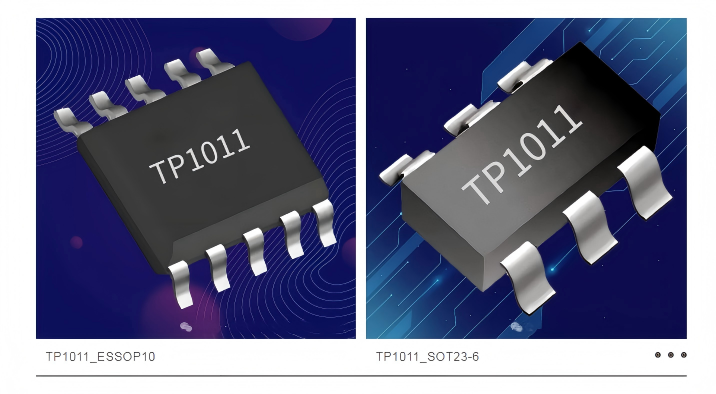

TP1011是一款支持USB PD 3.0標準的受電芯片，最高支持100W功率輸出。該芯片提供ESSOP10和SOT23-6兩種封裝規格，具有4V至20V的寬電壓輸入范圍，兼容PD3.0、QC2.0、SCP、FCP、AFC等多種快充協議。其典型工作電流僅為1.7mA，待機電流低至0.15μA，工作溫度范圍覆蓋-40℃至85℃的工業級標準。

二、技術架構深度解析

TP1011采用獨特的硬件引腳配置設計，通過SEL1、SEL2、SEL3三個配置引腳實現電壓檔位的靈活設置。這種設計避免了傳統方案中復雜的軟件編程需求，大幅降低了開發門檻。

在ESSOP10封裝中，芯片提供完整的配置能力，支持5V、9V、12V、15V、20V五個電壓檔位。具體配置邏輯清晰明了：當三個配置引腳全部懸空時輸出5V；通過不同的高低電平組合，可以實現從9V到20V的精確電壓輸出。

SOT23-6封裝則采用精簡設計，固定輸出5V電壓，專注于滿足基礎PD充電需求。這種封裝的尺寸僅為2.9×2.8mm，比ESSOP10節省約60%的PCB面積，特別適合空間受限的應用場景。

三、實際應用選型指南

在選擇封裝方案時，開發者需要綜合考慮多個因素。對于無線充電器應用，推薦采用ESSOP10封裝，配置12V或15V輸出電壓，可為后級無線功率發射電路提供充足的供電能力。電動工具等大功率應用同樣適合ESSOP10封裝，20V的輸出配置能夠滿足快速充電的需求。

而對于便攜設備、物聯網設備等空間敏感的應用，SOT23-6封裝展現出明顯優勢。其小巧的尺寸和固定的5V輸出，在保證基礎PD充電功能的同時，最大限度優化了空間利用率和成本結構。

在熱管理設計方面，ESSOP10封裝需要特別關注散熱布局。建議配置4×4mm的PCB熱焊盤，并設計至少2×4的過孔陣列，確保芯片在滿功率工作時的穩定性。對于持續大功率應用，還需要考慮在85℃環境溫度下將功率降額至80%使用。

四、 實際應用場景：它如何提升我們的使用體驗？

讓我們看看TP1011在具體產品中是如何發揮作用的。

場景一：無線充電器

【傳統痛點】：使用普通5V充電頭，無線充電速度極慢，甚至無法滿足手機無線快充的功率需求。

【TP1011的解決方案】：內置TP1011的無線充電器，可以主動向充電器申請12V或15V電壓。獲得了更高的輸入電壓后，其內部的無線發射電路就能以更高功率工作，從而實現真正意義上的高速無線快充。

場景二：大功率電動工具

【傳統痛點】：專用充電座笨重、充電時間長。

【TP1011的解決方案】：工具機身集成TP1011，可配置為申請20V電壓。這樣，一個通用的100W PD充電器就能為工具電池快速充電，將原本漫長的充電過程大幅縮短，實現了“通用充電器，快速回血”。

場景三：便攜顯示器

【傳統痛點】：需要單獨配備一個笨重的電源適配器，攜帶不便。

【TP1011的解決方案】：顯示器通過TP1011可以向連接的游戲本、筆記本或移動電源申請15V電壓。一根全功能Type-C線就能同時完成視頻傳輸和供電，實現了“一線連”的簡潔體驗。

五、 給技術愛好者的深度洞察

從技術角度看，TP1011代表了快充技術發展的一個務實方向：通過硬件確定性來保證基礎體驗的穩定可靠。

穩定性優于靈活性：對于絕大多數不需要動態調整電壓的設備而言，TP1011這種硬件固定電壓的方案，避免了軟件可能出現的bug或配置錯誤，開機即用，永不“掉鏈子”。

成本與性能的平衡：它將復雜的協議通信和電源管理功能濃縮在一顆小芯片內，幫助廠商以更低的成本、更快的速度，開發出體驗優秀的快充產品。

安全是底線：內置的過壓保護等安全機制，如同一個盡職的“安全員”，時刻監測輸入電壓，一旦發現異常（如劣質充電器輸出過高電壓）會立刻采取措施，保護設備后端電路的安全。”

六、設計要點與工程實踐

電源電路設計是確保芯片穩定工作的關鍵。VDD引腳需要緊接0.1μF/50V的退耦電容，走線長度應控制在5mm以內。CC引腳的設計同樣重要，對地電容需嚴格控制在10nF以內，建議添加±8kV的ESD保護器件，走線長度不超過20mm，并避免與高速信號線并行。

在開發周期方面，ESSOP10方案通常需要2-3周的硬件設計周期，而SOT23-6方案由于設計更簡單，可將周期縮短至1-2周。這種差異在項目時間緊張時可能成為重要的選型考量因素。

七、市場定位與應用價值

TP1011通過差異化的產品策略，為不同需求的用戶提供了精準的解決方案。ESSOP10封裝面向需要全功能配置的中高端應用，其靈活的電壓配置和完整的協議支持，使其成為復雜應用的理想選擇。SOT23-6封裝則專注于極致成本和空間優化，為大批量、成本敏感型產品提供了可靠的基礎PD充電方案。

從技術價值角度看，TP1011的硬件配置方式不僅降低了開發難度，更重要的是提升了系統的可靠性。硬件配置避免了軟件異常可能導致的風險，特別適合對穩定性要求嚴格的工業應用場景。同時，全面的協議兼容性確保了終端用戶能夠獲得一致性的快充體驗。

結語

TP1011以其清晰的產品定位和可靠的技術性能，為USB PD快充設計提供了優質的解決方案。無論是追求功能完整的復雜應用，還是注重成本效益的簡單需求，都能在TP1011的產品序列中找到合適的選項。對于電子設計工程師和產品開發者而言，深入理解這款芯片的技術特點和應用場景，將有助于在項目中做出更精準的技術選型，實現性能與成本的最佳平衡。

隨著USB PD技術的持續演進，TP1011所代表的硬件化、模塊化設計思路，或許將為未來快充技術的發展提供新的啟示。在追求更高功率密度和更佳用戶體驗的道路上，這樣的技術探索無疑具有重要的實踐意義。

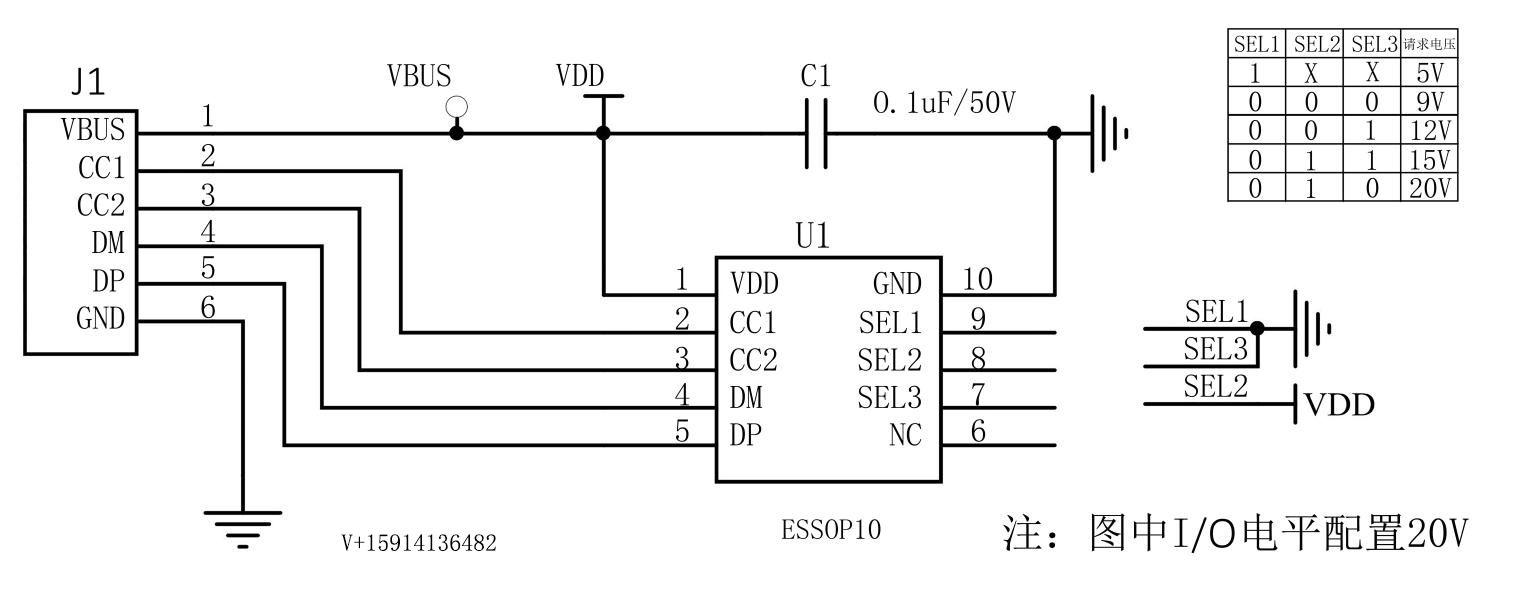

TP1011典型應用電路圖（ESSOP10)▲

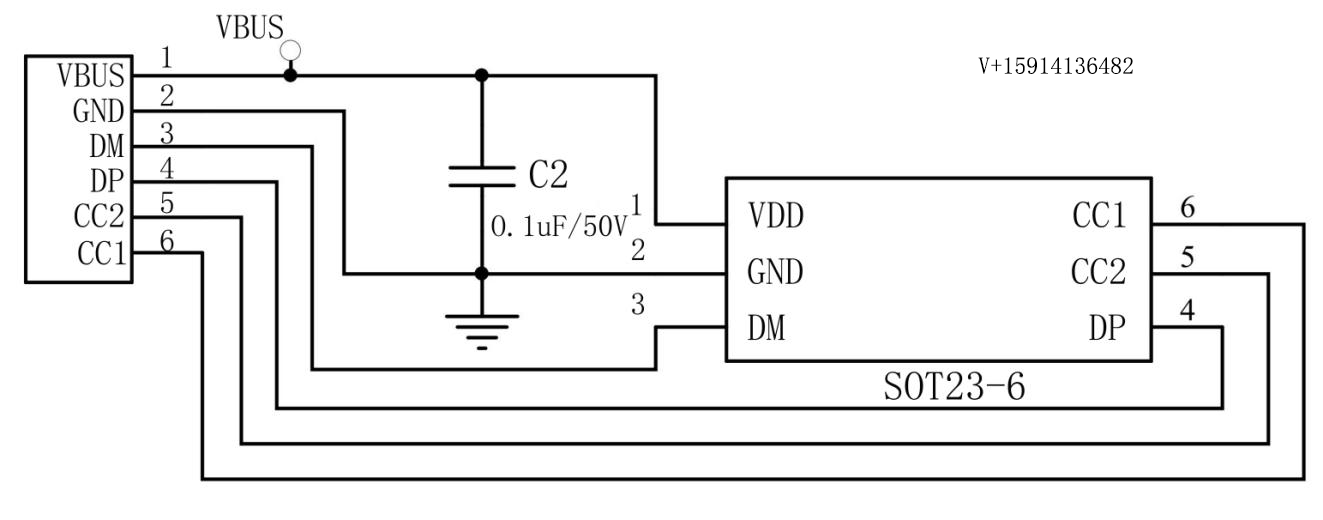

TP1011典型應用電路圖（SOT23-6)▲
