TE Connectivity (TE) /ERNI多點絕緣體置換接觸 (IDC) 端子提供可靠的線對板連接，同時促進小型化應用中的全自動化板組裝/組件。這些表面貼裝 (SMT) 端子采用IDC觸點，大大減少了端接前的電線準備（剝線）工作。IDC設計允許可靠、可重復地處理獨立的導線，從而消除了成本高昂且不可靠的手動焊接。IDC端子還可以通過一次性按壓實現多點連接。該系列適用于外徑為26AWG或24AWG的多股絞線，在+20°C時支持高達8A最大載流能力。TE/ERNI多點IDC端子包括2P、4P和5P選項，適用于傳感器和放大器單元、移動設備、改型LED燈、智能電表設備和醫療設備等應用。

數據手冊；*附件：TE Connectivity ， ERNI 多點IDC端子數據手冊.pdf

特性

• 超薄厚度、微型PCB布局
• 雙IDC觸點
• 用戶友好的電線端接
• 適用于SMT工藝的貼片膠帶
• 只需輕按一次即可實現多點同時連接
• 大大減少了端接前的電線準備（剝線）需求
• 促進完全自動化的板組裝/組件

易于安裝

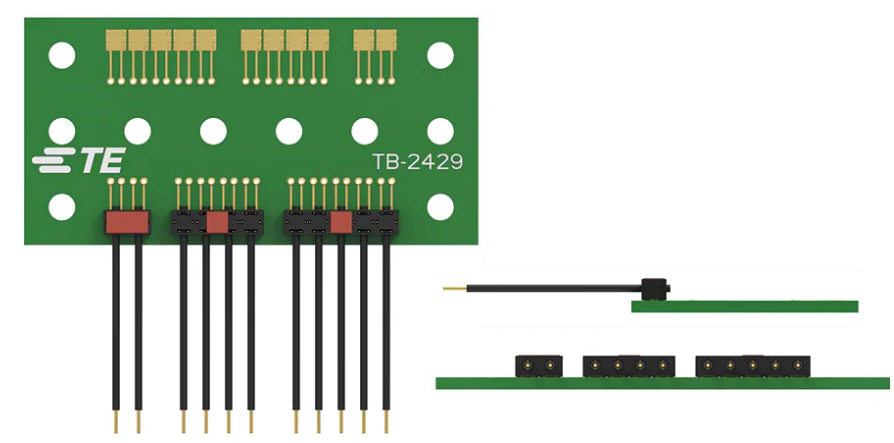

應用實例

?TE Connectivity多點IDC端子技術解析與應用指南?

?一、產品概述與技術特征?

?1.1 核心功能定義?

TE Connectivity的多點IDC（絕緣位移接觸）端子是一種專為微型化設備設計的線對板連接解決方案，其創新點在于通過一次性按壓實現多點同步連接，顯著提升裝配效率。

?1.2 技術優勢?

• ?自動化兼容?：表面貼裝（SMT）工藝支持全自動電路板組裝
• ?線材處理簡化?：IDC接觸結構減少線纜剝皮預處理需求
• ?可靠性提升?：替代手工焊接，確保連接的一致性與重復性

?二、電氣與機械參數解析?

?2.1 性能指標?

?2.2 材料科學?

• ?接觸件?：銅合金基材+鍍錫工藝
• ?外殼?：LCP（液晶聚合物）阻燃材料
• ?安全認證?：UL 94 V-0防火等級

?三、典型應用場景?

1. ?工業傳感?：傳感器單元與放大器模塊互聯
2. ?智能設備?：移動設備顯示屏組件連接
3. ?醫療電子?：便攜式醫療設備內部布線
4. ?綠色照明?：LED retrofit燈具電路集成
5. ?能源管理?：智能電表數據采集模塊

?四、選型指南與型號對照?

?產品型號體系?：

• 2475805-2 → 2位多點IDC端子
• 2475805-4 → 4位多點IDC端子
• 2475805-5 → 5位多點IDC端子

?技術文檔索引?：

• 產品規范：108-140330
• 認證報告：501-78843
• 操作指南：408-78256

?五、工程實踐建議?

?5.1 裝配工藝優化?

• 采用SMT貼片工藝時可搭配拾放卷帶包裝
• 建議使用專用壓接工具確保IDC接觸可靠性
• 雙IDC接觸設計提供冗余連接保障

?5.2 設計注意事項?

• 需嚴格遵循8A電流上限（環境溫度20℃）
• 布局時預留2.9mm最小安裝高度空間
• 建議進行振動測試驗證工業環境適用性
