TE Connectivity (TE)/Raychem邊緣安裝粘合支架采用符合人體工學的簡化設計，占用更少空間，同時確保易于操作和安裝。這些堅固的支架無需鉆孔和修整操作，即可適應 ≤30mm和 ≤15mm的各種直徑電纜線束，從而保持其結構完整性。這種輕質結構在電纜底座區域設有V型槽，用于放置標準電纜扎帶安裝支架。TE Raychem邊緣安裝粘合支架由尼龍66材料制成，工作溫度范圍為-55°C至+120°C。此系列支架為商用飛機電纜布線和電動垂直起飛與著陸 (eVTOL) 飛機生產提供粘合應用解決方案。

數據手冊：*附件：TE Connectivity ， Raychem 邊緣安裝粘合支架數據手冊.pdf

特性

• 占用面積更小，可為其他功能要求留出更多空間
• 輕質而堅固的設計
• 無需鉆孔和修整，有助于保持結構完整性
• 符合人體工程學的設計，具有平滑的邊緣和角，便于操作
• 用于大型邊緣安裝支架的電纜扎帶槽可容納直徑≤30mm的電纜線束
• 用于小型邊緣安裝支架的電纜扎帶槽可容納直徑≤15mm的電纜線束
• 電纜底座區域的V型槽有助于正確安裝和放置電纜線束
• 粘合解決方案與通孔布線用螺栓連接

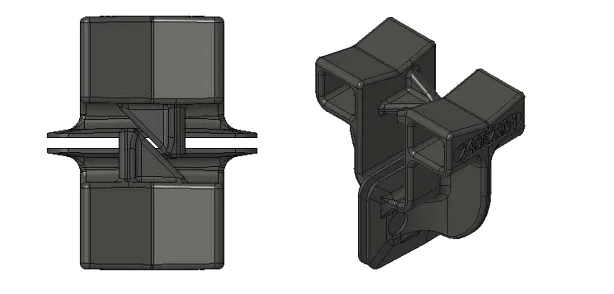

支架設計

背對背配置

?TE Connectivity邊緣安裝粘合支架技術解析與應用指南

?一、產品核心特性與技術優勢?

TE Connectivity推出的邊緣安裝粘合支架以其?緊湊化設計?與?高兼容性?成為航空電纜管理的創新解決方案：

1. ?空間優化設計?
   • 小型支架（2406230-1）尺寸為23.9×13.0mm，大型支架（2406490-1）為33.3×18.0mm，較傳統支架減少30%安裝面積
   • V型槽結構確保線束精準定位，避免安裝偏移
2. ?機械性能卓越?
   • 小型支架抗拉強度達3.1N@80℃，大型支架提升至10.1N@80℃
   • 尼龍66材料保障-55℃至+120℃工作溫度范圍，滿足航空極端環境需求
3. ?安裝革命性創新?
   • 采用粘合固定替代鉆孔安裝，保持結構完整性
   • 纜線接觸面粗糙度<0.3Ra，提供最佳摩擦力分布

?二、關鍵技術參數深度解讀?

?1. 負載能力與線徑適配?

?2. 環境適應性指標?

• ?真菌防護?：通過SAE AS23190標準認證
• ?阻燃等級?：燃燒速率≤2.5英寸/分鐘
• ?環保合規?：符合EU RoHS和ELV指令

?三、典型應用場景實施指南?

? 1. 電動垂直起降飛行器（eVTOL） ?

-i. 利用定位卡槽實現毫米級精度安裝
-ii. 弧形邊角設計避免線纜磨損，提升系統可靠性

?2. 商用飛機線纜布線?

-i. 粘合式安裝消除金屬疲勞風險
-ii. 扁平底座設計適配曲面機艙壁安裝

?四、工程實踐關鍵技術要點?

1. ?表面預處理規范?
   • 安裝表面清潔度需達到ISO 8501-1 Sa2.5級
   • 環境溫度15-35℃時粘接強度最佳
2. ?動態負載考量?
   • 振動環境下建議附加機械固定點
   • 周期性檢查粘合劑老化狀態（建議維護周期：2000飛行小時）
