在各類電子設備中，線性穩壓器因其結構簡單、噪聲低、成本低廉而成為基礎電源方案的不二之選。 芯伯樂（XBLW）的L78M05H/L78M12H系列是一款經典的700mA三端固定正電壓穩壓器，以其卓越的可靠性、全面的保護功能和靈活的封裝選項，廣泛應用于消費電子、工業控制及家電等領域。

一產品概述

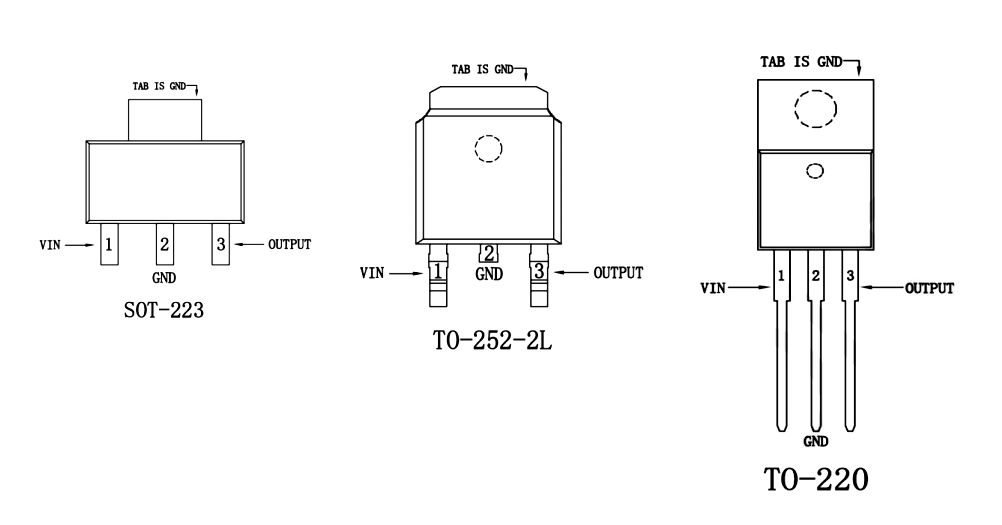

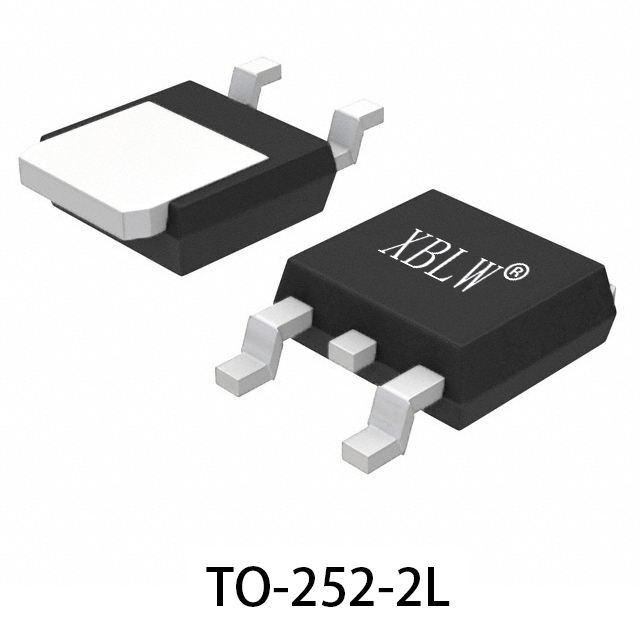

XBLW L78M05H/L78M12H系列是一款單片集成的三端穩壓器，通過內部電流限制、熱關斷和安全區域補償，使其具有極高的耐用性。在提供足夠散熱的前提下，可輸出高達700mA的電流。除此之外該系列還提供6V, 8V, 9V, 15V, 18V, 24V等多種固定輸出電壓選項，滿足不同電路板的供電需求。芯片采用TO-220, TO-252-2L, SOT-223三種主流封裝，完美適配從高功率到緊湊空間的各種設計。
二核心優勢

01

高輸出電流

最大700mA的輸出能力，可為大多數MCU、運算放大器及傳感器模塊提供穩定電源。

02

寬輸入電壓范圍

工作電壓7V~40V，覆蓋多種標準電壓平臺，方便系統選型。

03

內置多重保護

1.熱過載保護：芯片過熱時自動關斷，防止熱損壞。

2.短路保護：輸出短路時限制電流，保護芯片及后端電路。

3.安全操作區(SOA)補償：保證輸出晶體管在安全范圍內工作。

03

極簡外圍電路

僅需兩個電容（輸入、輸出）即可工作，極大簡化PCB設計與BOM成本。

三典型應用場景

消費電子與白色家電

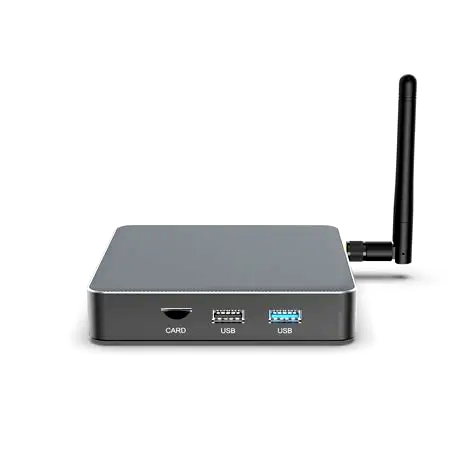

適用于智能電視、機頂盒、洗衣機、冰箱等家電的控制板供電。

工業控制與自動化

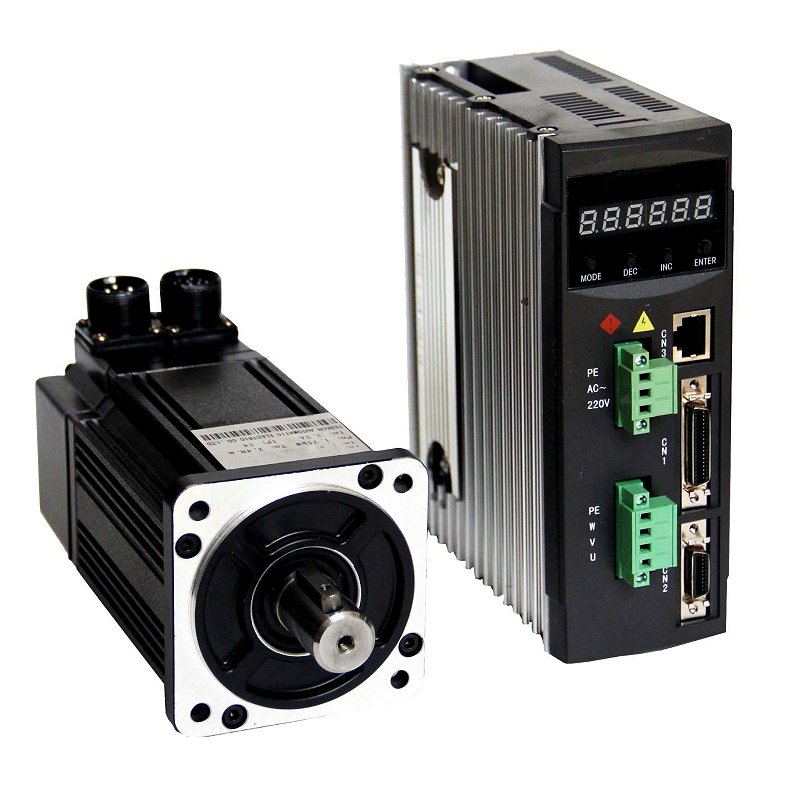

為PLC模塊、電機驅動器、建筑自動化系統中的傳感器與邏輯電路提供純凈電源。

電子支付終端(POS機)

為讀卡器、打印機等核心模塊提供穩定可靠的電壓。

四典型應用電路設計指南 L78M05H/L78M12H的應用電路極為簡潔，是經典的“三端穩壓器”架構。

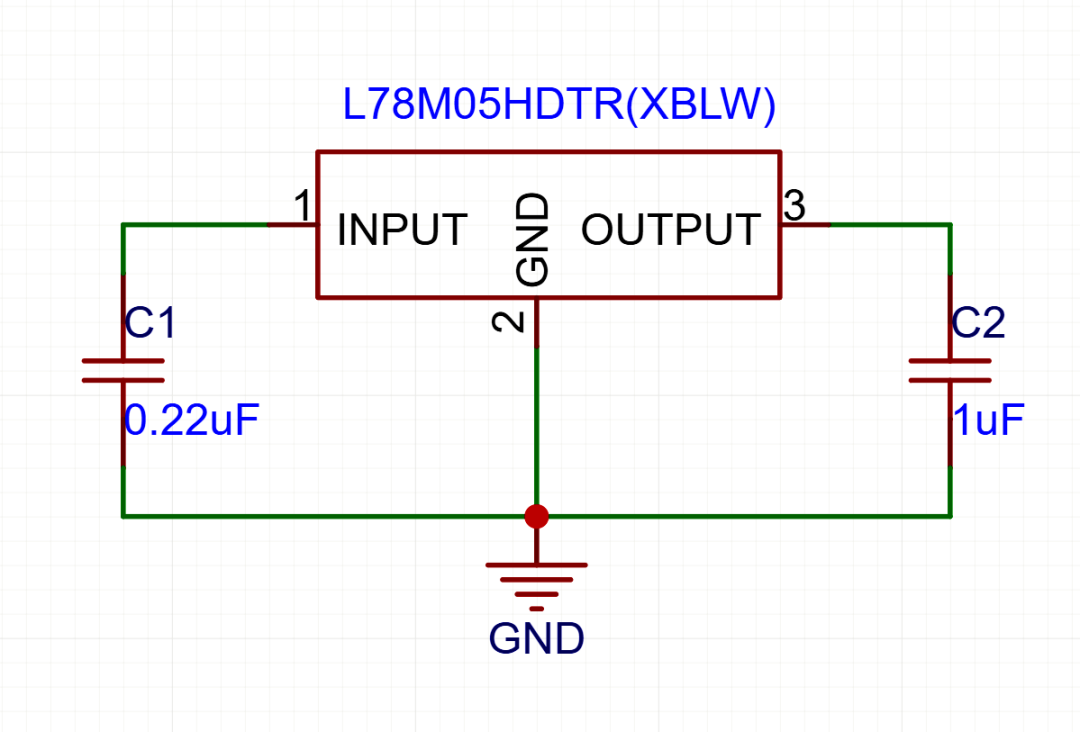

基本應用電路

- INPUT：接入高于輸出電壓的直流電源（需保證壓差，通常建議輸入至少比輸出高2V）。

- C1 (0.22μF)：輸入電容，用于抑制高頻噪聲和改善紋波。

- C2 (1μF)：輸出電容，用于提高穩定性并抑制瞬態干擾。

> 設計提示：對于高負載應用，建議用TO-220封裝加裝散熱片。

五總結


芯伯樂XBLW L78M05H/L78M12H系列線性穩壓器以其堅實的可靠性、完備的保護機制和極簡的設計流程，成為各類中低功率線性電源設計的理想選擇。它不僅能夠有效消除單點供電帶來的噪聲和分布問題，更能幫助工程師快速實現低成本、高穩定性的電源方案，加速產品上市進程。
