XL2400P 系列芯片是工作在 2.400~2.483GHz 世界通用 ISM 頻段的單片無線收發芯片。

1、功耗較低:發射模式（0dBm）工作電流 13.7mA；接收模式工作電流 12.3mA；休眠電流

2uA。

2、節省外圍器件

支持外圍 4 個元器件，包括 1 顆晶振和 3 個貼片電容；

支持雙層或單層印制板設計，可以使用印制板微帶天線；

芯片自帶部分鏈路層的通信協議；配置少量的參數寄存器，使用方便。

3、性能優異

125K / 250K / 1M / 2M bps 模式的接收靈敏度為-96.5 / -95 / -92 / -90dBm；

發射輸出功率最大可達 8dBm；

抗干擾性好，接收濾波器的鄰道抑制度高，接收機選擇性好。容易過 FCC 等認

證。

4、 三/四線 SPI 接口通信/I2C 接口通信

5、 SPI 接口速率最高支持 4Mbps

6、 支持最大數據長度為 128 字節（4 級 FIFO）

7、 1M / 2Mbps 模式，需要晶振精度 ±40ppm&CL=12pF

125K/250kbps 模式，需要晶振精度 ±20ppm&CL=12pF

BLE 廣播包模式，需要晶振精度 ±10ppm&CL=12pF

8、 工作電壓支持 1.7~3.6V；

9、工作溫度支持-40~+125℃

GFSK 通信方式

支持自動應答及自動重傳

XL2400P封裝：SOP8

增強模式下的接收端一對多通信

XL2400P 芯片作為發射端，對于一對多通信，可以采用不同的地址不多個接收端進行通信。XL2400P 芯片作為接收端，可以接收 6 路不同地址、相同頻率的發送端數據。

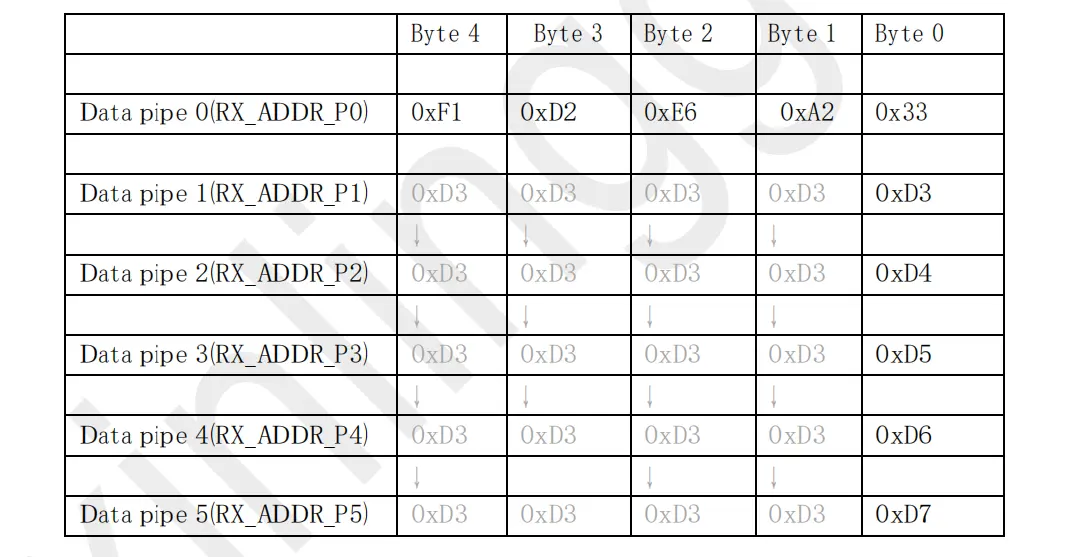

每個數據通道擁有自己的地址。使能哪些數據通道是通過寄存器 EN_RXADDR 來設置的。每個數據通道的地址是通過寄存器RX_ADDR_PX 來配置的。通常情況下丌允許丌同的數據通道設置完全相同的地址。

PRX 在接收到有效數據后記錄 PTX 的 TX 地址，并以此地址為目標地址發送應答信號。PTX 數據通道 0被用做接收應答信號時，數據通道 0 的 RX 地址要與 TX 地址相等以確保接收到正確的應答信號。

XL2400P 包含發 TX_FIFO,RX_FIFO。通過 SPI 命令可讀寫 FIFO。在發送模式下通過 W_TX_PAYLOAD 和W_TX_PAYLOAD_NO_ACK 指令來寫 TX_FIFO。如果產生 MAX_RT 中斷，在 TX_FIFO 中的數據不會被清除。在接收模式下通過 R_RX_PAYLOAD 指令讀取 RX_FIFO 中的 payload，R_RX_PL_WID 指令讀取 payload 的長度。FIFO_STATUS 寄存器指示 FIFO 的狀態。
