FT8395PDB2 是面向 24 W-30 W 快充市場推出的新一代 PSR＋CV/CC 控制器。內置 750 V 功率 MOSFET，采用 SOP-7 封裝，主打「小體積、高效率、省光耦、易過認證」，可無縫覆蓋 5 V?6 A、9 V?3 A、12 V?2.5 A、15 V?2 A、20 V?1.5 A 五組 PDO，是 24 W/30 W 級別充電器、適配器、小家電電源的「一站式」選擇。

管腳定義（SOP-7，頂視圖 1?7 逆時針）

注：5/6 兩 HV 腳內部已短接，PCB 可并線以提升過電流能力。

典型功率與效率

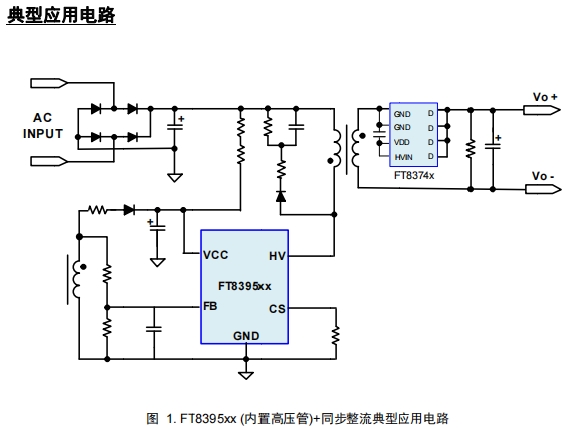

參考應用電路（24 W/9 V-3 A 示范）

關鍵元件選型

Rs_CS：0.22 Ω/1 %，決定峰值電流與恒流點

輔助繞組：EE-19，7+3 匝，Lp≈480 μH

VCC 電容：22 μF/50 V X7R，保證 9-38 V 區間

輸出整流：SB10100，10 A/100 V，VF<0.5 V

光耦&TL431：省掉，PSR 直接采樣輔助繞組

功能亮點

PSR 恒壓＋原邊恒流，省光耦、省431，BOM 成本 ↓ 15 %

頻率折返＋突發模式，待機 <75 mW，輕松過 CoC V5 Tier-2

內置斜率補償，CC 模式紋波 <150 mV，電池充電溫升低

智能過溫、過壓、輸出短路、輸出線斷保護，全部自恢復

頻率抖動＋軟驅動，EMI 裕量 >6 dB，傳導輻射一次過

熱設計&EMI 實測

25 ℃ 環境 30 W 滿載 1 h：芯片表面溫升 18 ℃，變壓器溫升 22 ℃

CISPR22 B 類傳導：150 kHz-30 MHz 余量 4.7-6.3 dB，無需共模電感即可過

Surge：差模 2 kV、共模 4 kV 無損壞；EFT 4 kV/5 kHz 通過

典型應用形態

USB-C PD 快充（24 W/30 W）

小家電恒壓適配器（12 V/2.5 A）

路由器/機頂盒待機電源（15 V/2 A）

電動工具鋰電充電器（20 V/1.5 A）
