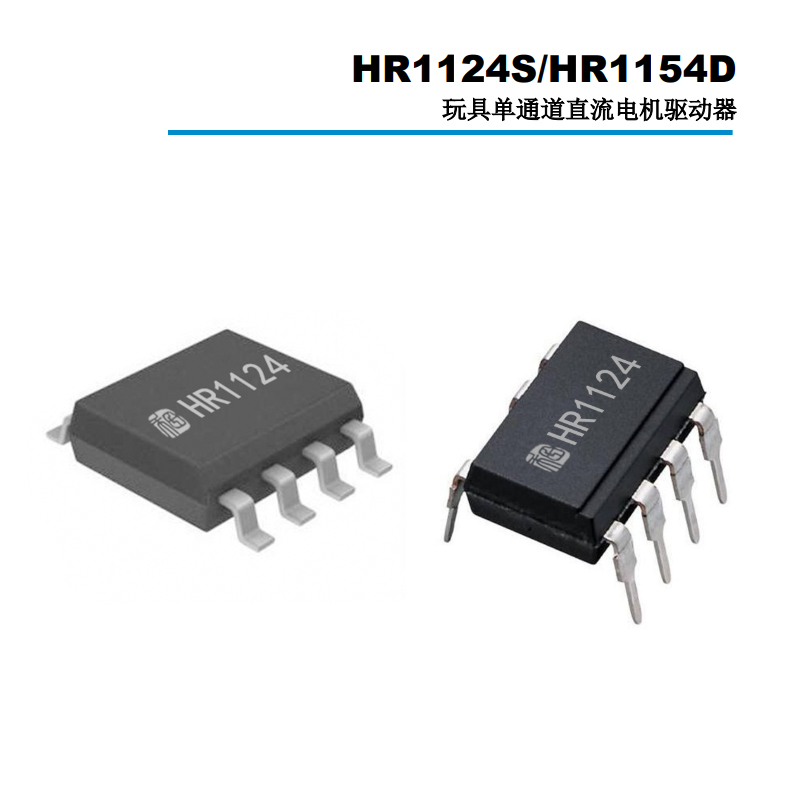

在直流電機驅動方案中，芯片的性能直接決定了整個系統的效率、安全性和適用場景，尤其是在玩具機器人、小型鋰電設備等對功耗和穩定性要求嚴苛的領域，一款優質的驅動芯片更是核心保障。HR1124S作為專為直流電機方案設計的單通道H橋驅動器芯片，與同系列的HR1154D一同，憑借其出色的核心性能和全面的保護機制，成為了眾多設計場景的理想選擇。

從核心驅動結構來看，HR1124S/HR1154D的H橋驅動部分采用了PMOS和NMOS功率管，并且這些功率管具備極低的導通電阻。這一設計看似簡單，卻為芯片的高效工作奠定了堅實基礎。導通電阻低意味著電流通過時的損耗小，這種低功率損耗不僅能讓芯片在長時間工作中保持穩定狀態，避免因過熱導致的性能衰減，更能有效延長整個設備的續航時間，這對于鋰電池供電的設備來說尤為重要。與此同時，兩款芯片還具備極低的待機電流和靜態工作電流，分別僅為0.01uA和0.2mA，這種低功耗特性讓它們?cè)趯?duì)電量敏感的玩具方案中具備了天然優勢，即便長時間待機也不會造成明顯的電量浪費。

除了高效低耗的核心優勢，HR1124S/HR1154D在功能多樣性上也表現出色。作為內置PMOS、NMOS的單通道H橋驅動器，它們能夠?qū)崿F(xiàn)直流電機的四種核心驅動功能——正傳、反轉、停轉和剎車。這四種功能基本覆蓋了大多數小型電機的控制需求，無論是玩具機器人的前進后退，還是小型設備的啟停制動，都能通過芯片輕松實現。在電流輸出和電壓適配方面，兩款芯片同樣表現亮眼：低至0.3Ω的RDS(ON)電阻保障了電流輸出的穩定性，其中HR1124S（SOP8封裝）的連續輸出電流可達1.2A，HR1154D（DIP8封裝）更是提升至1.5A；而1.8V-6.8V的寬電壓供電范圍，則讓它們能夠適配不同規格的鋰電池等電源，大大拓寬了應用場景。

在追求性能的同時，安全保護機制更是兩款芯片的重中之重。HR1124S/HR1154D內部集成了過溫關斷保護電路，專門應對電機驅動過程中的極端情況。在實際使用中，當負載電機為低阻抗型號，或者輸出端意外發生短路時，芯片的輸出電流會在短時間內急劇上升，隨之而來的是芯片內部溫度的快速升高。為了避免過熱引發的安全隱患，當芯片溫度達到150℃（典型值）的最大溫度閾值時，保護電路會立即關斷所有輸出，從根源上阻止危險的進一步發展。更貼心的是，芯片還內置了溫度遲滯機制，只有當溫度降至安全范圍后，驅動電路才會重新恢復工作，確保設備重啟后的安全性，這種“先保護、再恢復”的設計讓使用更加放心。此外，兩款芯片均符合RoHS標準，滿足環保要求，適配當前綠色生產的行業趨勢。

憑借著高效低耗、功能全面、安全可靠的綜合優勢，HR1124S/HR1154D在鋰電池供電直流電機驅動、玩具機器人驅動控制等場景中得到了廣泛應用。從核心結構的低阻設計到多樣的驅動功能，再到全方位的安全保護，每一項特性都精準匹配了實際應用中的需求。對于需要高效、安全驅動直流電機的設計而言，HR1124S/HR1154D無疑是兼顧性能與可靠性的優質選擇。
