在安防監控、辦公自動化等領域，電機的穩定驅動直接決定了設備的運行精度與可靠性，而一款高性能的驅動芯片正是實現這一目標的核心組件。HR3988作為一款四路DMOS全橋驅動芯片，憑借其強大的驅動能力、豐富的控制功能以及可靠的保護機制，成為了驅動步進電機與直流電機的理想選擇，為各類電機驅動場景提供了高效便捷的解決方案。

從核心驅動能力來看，HR3988展現出了出色的性能表現。它采用四路DMOS全橋架構設計，這一架構使其具備了靈活的驅動能力，既能夠同時驅動多達2個步進電機，滿足打印機等設備中多步進電機協同工作的需求，也可以驅動4個直流電機，適配安防攝像頭云臺等多直流電機驅動場景。在輸出參數上，芯片的每個全橋輸出額定值高達38V、1.2A，這樣的參數配置意味著它能夠?yàn)殡姍C(jī)提供充足的功率支持，適配多種中功率電機的驅動需求，無需額外搭配功率放大模塊，簡化了整體驅動電路的設計。

除了基礎的驅動能力，HR3988在電機控制的精細化與高效性上也下足了功夫。芯片內部集成了固定關閉時間的PWM電流調節器和2位非線性數模轉換器，這兩大核心組件為不同類型電機的精準控制提供了保障。對于步進電機而言，它支持全步、半步、1/4步三種控制模式，用戶可以根據設備對運行精度的需求靈活選擇，比如在高精度打印場景中選用1/4步模式，在對速度要求更高的場景中選用全步模式；對于直流電機，它則支持正向、反向、滑行三種運行模式，能夠滿足設備中電機正反轉切換以及慣性滑行的控制需求。值得一提的是，其PWM電流調節器采用了混合衰減模式，這種模式能夠有效降低電機運行過程中的可聞噪聲，避免設備在運行時產生刺耳噪音影響使用體驗，同時還能提升步進電機的步進精度，減少運行誤差，并且進一步降低芯片的功耗，提升設備的續航能力。在PWM工作模式下，芯片內置的同步整流控制電路還能發揮關鍵作用，它可以有效減小電路在能量轉換過程中的損耗，進一步提升整個驅動系統的能效。

在設備運行的安全性與穩定性方面，HR3988同樣表現出色，配備了完善的保護機制并簡化了使用流程。芯片集成了過熱關斷和欠壓鎖定兩種核心保護功能：當芯片工作溫度過高時，過熱關斷功能會自動觸發，及時切斷輸出，避免芯片因高溫?fù)p壞；當供電電壓過低時，欠壓鎖定功能會啟動，防止電機在低壓狀態下異常運行，同時保護芯片免受低壓沖擊。更人性化的是，芯片無需特定的上電時序，用戶在接線完成后即可直接上電使用，大大降低了電路調試的難度，提升了開發效率。

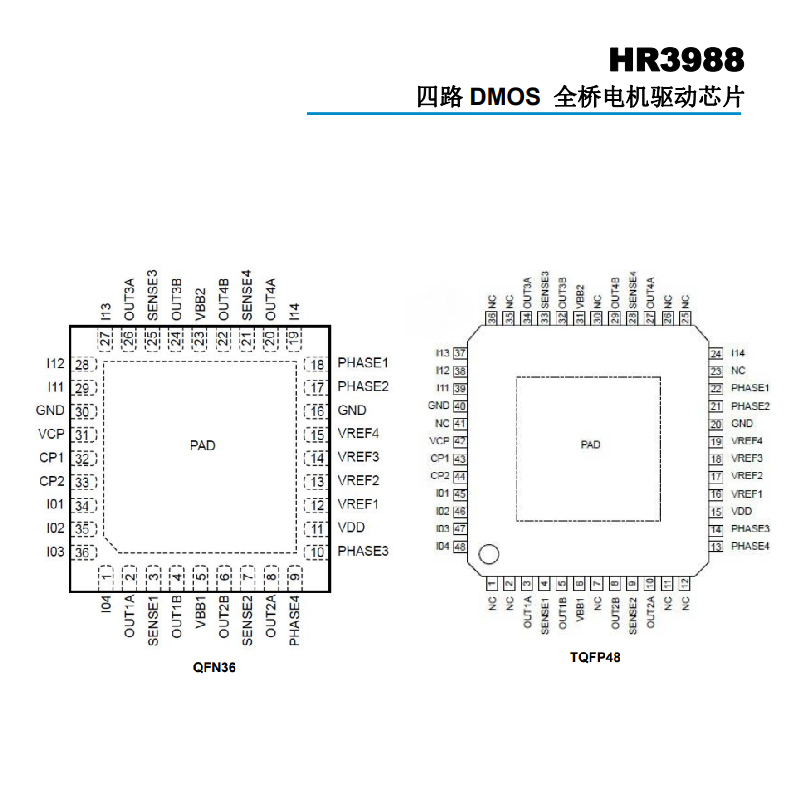

在封裝設計上，HR3988充分考慮了實際應用中的散熱需求與安裝適配性，提供了兩種貼片封裝方案，且均為無鉛封裝，引框采用100%無錫電鍍，符合環保要求。第一種是QFN36封裝，尺寸僅為6mm×6mm，小巧的體積使其適合在空間緊湊的設備中使用；第二種是TQFP48封裝，尺寸為7mm×7mm，引腳布局更便于焊接與調試。兩種封裝都帶有裸露的散熱焊盤，這一設計能夠?qū)⑿酒ぷ鲿r(shí)產生的熱量快速傳導出去，有效改善散熱性能，確保芯片在長時間高負載運行時依然能夠保持穩定狀態。

綜合來看，HR3988以38V 1.2A的額定輸出能力、四路全橋的靈活驅動架構、多模式的精準控制功能、完善的保護機制以及適配性強的封裝設計，完美契合了安防攝像頭、打印機等設備的電機驅動需求。它不僅簡化了驅動電路的設計，提升了電機運行的精度與效率，還保障了設備的穩定可靠運行，無疑是電機驅動領域中一款極具競爭力的高效解決方案。
