?在日常的技術咨詢中，我發現很多客戶對于我們產品的T1/TX混合接口設計非常感興趣，但同時也存在不少疑惑。今天，我就以技術支持的視角，為大家深入解析這個看似簡單卻內藏玄機的接口設計。

為什么SV910需要同時支持T1和TX接口？

在正式介紹之前，我想先分享一個真實案例。上個月，一位來自某新能源車企的工程師找到我，他們?cè)诓渴疖囕d網關時遇到了難題：車內的ADAS攝像頭、毫米波雷達等傳感器使用的是車載以太網（100BASE-T1），而需要連接的診斷設備、云端通信模塊卻是標準以太網（100BASE-TX）。如果使用單一接口類型的網關，就必須額外增加媒體轉換器，不僅增加了成本，還帶來了額外的故障點。

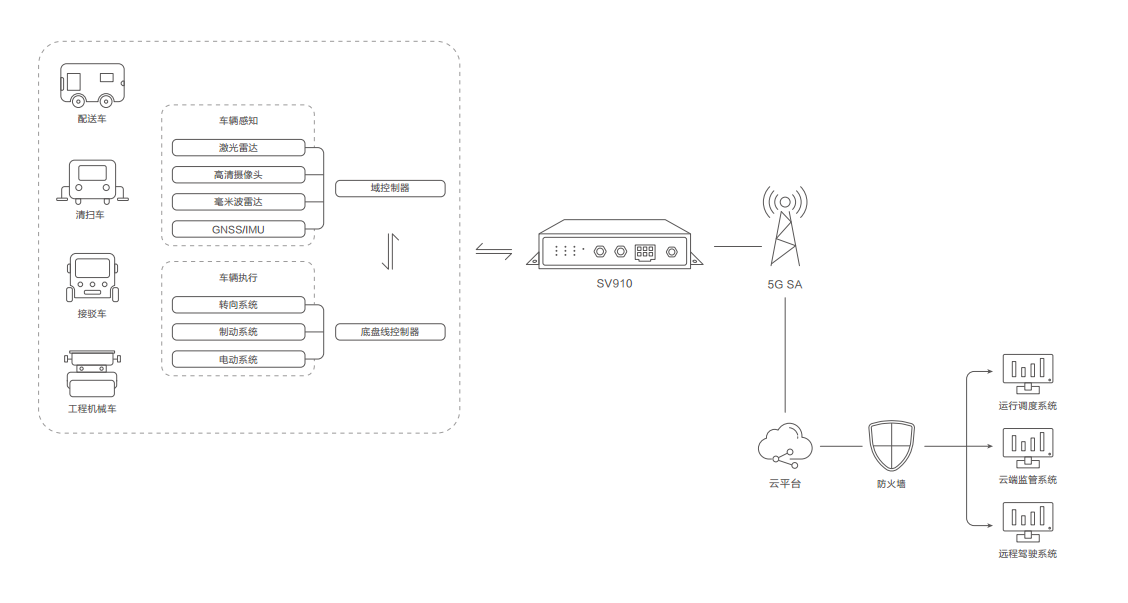

這就是SV910采用T1/X混合接口設計的根本原因——我們要讓車載網關真正成為車內車外、新舊系統之間的"萬能橋梁"。

T1接口：車載以太網的專屬通道

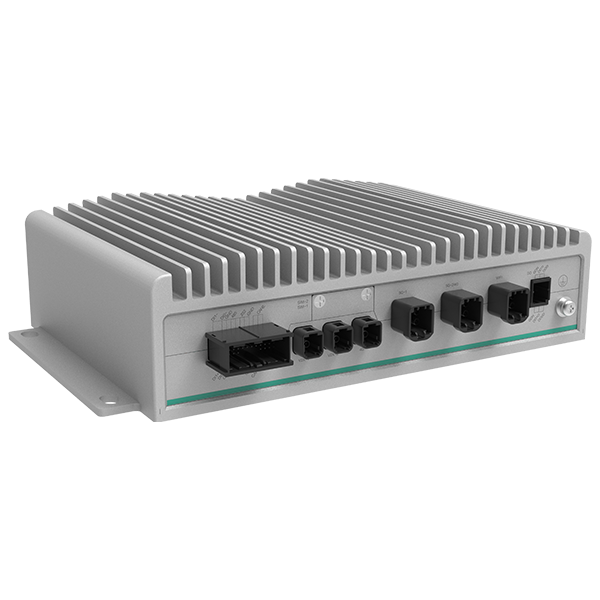

讓我先從T1接口說起。SV910配備了6路車載以太網接口，全部支持100BASE-T1/1000BASE-T1標準。很多客戶第一次看到這個參數時會問："為什么不直接用普通網線？"

答案其實很簡單：重量、成本和可靠性。

1. 輕量化設計傳統的100BASE-TX需要4對雙絞線（8根線），而100BASE-T1只需要1對雙絞線（2根線）。對于一輛配備數十個傳感器和控制單元的智能汽車來說，線束重量的減少直接轉化為續航里程的提升。我們測算過，使用T1接口可以使整車線束重量減少約30-40%。

2. EMC性能優異汽車內部的電磁環境非常復雜，發動機、電機、高壓電池都會產生強電磁干擾。T1標準在設計之初就充分考慮了車載環境的EMC要求，采用差分信號傳輸，抗干擾能力遠超普通以太網。在我們的實驗室測試中，即使在模擬極端干擾環境下，T1接口的誤碼率依然保持在10^-12以下。

3. 溫度適應范圍廣SV910的T1接口工作溫度范圍為-40℃到+85℃，完全覆蓋了車輛可能遇到的所有氣候條件。我曾支持過一個在東北地區運營的客戶，冬季環境溫度低至-35℃，SV910依然穩定運行，這正是車規級T1接口的優勢所在。

TX接口：與外界溝通的標準橋梁

雖然T1接口在車內應用完美，但我們不能忽視一個現實：車輛需要與大量使用標準以太網的外部設備通信。這就是SV910配備2路M12型工業以太網接口（支持100BASE-TX/1000BASE-TX）的原因。

典型應用場景包括：

1. 車輛診斷與維護維修站的診斷設備、筆記本電腦等都使用標準RJ45接口。通過TX接口，技師可以直接接入車載網關，讀取故障碼、更新軟件，無需額外的轉換設備。我們有一個商用車客戶，使用SV910后，單臺車的維護時間從原來的45分鐘縮短到20分鐘。

2. 車隊管理系統對接許多物流企業已經建立了成熟的車隊管理平臺，使用標準以太網協議。SV910的TX接口可以直接對接這些系統，實現車輛數據的無縫上傳，不需要修改既有的IT基礎設施。

3. 第三方設備集成道路運輸車輛可能需要加裝視頻監控、溫度記錄儀等第三方設備，這些設備大多采用標準網口。TX接口提供了即插即用的兼容性。

T1/TX混合架構的技術優勢

在SV910的設計中，T1和TX并不是簡單的物理接口共存，而是通過智能化的網絡協處理器實現了深度融合。

1. 透明橋接與智能路由網關內部的交換芯片可以實現T1和TX接口之間的無縫數據交換。當車內T1設備需要與外部TX設備通信時，網關自動完成物理層轉換和數據包轉發，整個過程對應用層完全透明，延遲低于1毫秒。

2. GPTP/PTP時鐘同步這是我特別想強調的一點。在自動駕駛場景中，多個傳感器的數據必須精確同步。SV910支持IEEE 1588 PTP（精密時間協議）和IEEE 802.1AS gPTP（通用精密時間協議），可以在T1和TX接口之間保持納秒級的時鐘同步精度。我們測試過，即使在混合接口環境下，時間同步誤差仍小于1微秒。

3. 靈活的網絡拓?fù)?/strong>通過配置工具，您可以靈活定義每個T1/TX接口的角色：
