一、項目背景：鍋爐房里的“語言不通”

華東某熱電企業 2025 年新建 2×50 t/h 循環流化床鍋爐房，主控系統采用西門子 SIMATIC S7-1200（CPU 1215C AC/DC/Rly，訂貨號 6ES7 215-1HG40-0XB0），通過 Profinet 管理燃燒、汽包水位及安全聯鎖。
后期環保技改追加的布袋除塵、氣力輸灰、軟化水撬裝等輔機，由三菱 MELSEC FX5U-64MT/ES控制，網絡協議為 CC-Link IE Field Basic。兩套 PLC 各自穩定，卻“雞同鴨講”：

1.主控室 WinCC 無法讀取輔機溫度、壓差、輸灰次數，形成數據孤島；

2.鍋爐負荷變化時，需要運行員到就地手動啟停給料機，自動化水平低；

3.維保班組需同時攜帶博途與 GX Works3 兩套軟件，故障排查效率低。
業主提出“不停爐、不改程序、一天完成”的硬性要求，最終選定遠創智控 YC-PN-CCLKIE工業級協議轉換網關作為“翻譯官”。

二、方案拓?fù)洌阂粡垐D看清數據流向

鍋爐房主柜內已有一臺西門子 Scalance XB208 交換機，Profinet 網段 192.168.1.0/24；輔機遠程 IO 箱放置一臺三菱 FX5U-64MT/ES，CC-Link IE FB 網段 192.168.2.0/24。

將 YC-PN-CCLKIE協議轉換網關安裝在兩段網絡之間：

·PN 口（RJ45-1）接入 XB208，占用 192.168.1.126；

·CCLKIE 口（RJ45-2）直連 FX5U 內置以太網口，占用 192.168.2.126；

·24 VDC 電源取自柜內冗余電源模塊（Phoenix QUINT-PS/1AC/24DC/10A）。
網關做“透明橋”，S7-1200 側把 FX5U 看作 32 字節輸入、32 字節輸出的 Profinet IO 設備；FX5U 側把網關看作 CC-Link IE FB 的從站站號 1，占用 64 點 RWw 與 64 點 RWr。

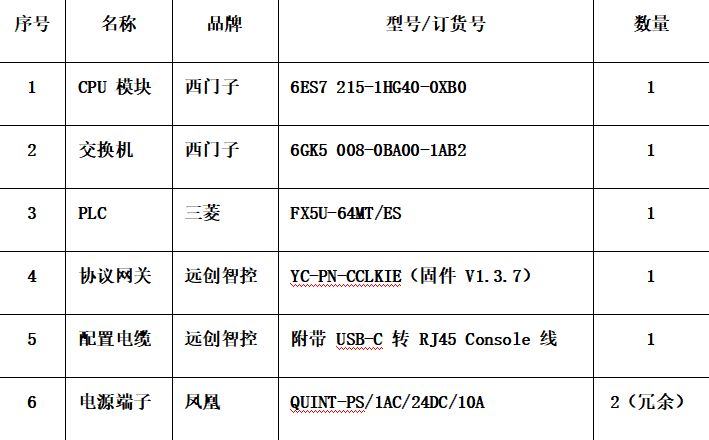

三、設備清單：品牌、型號一次看清

四、實施過程：五步法“零停機”落地

Day 0 準備

·在機柜空余 35 mm DIN 導軌上預留 110 mm 寬位；

·提前在博途 V18 安裝 YC-PN-CCLKIE協議轉換網關的 GSDML 文件“GSDML-V2.35-YC-PN-CCLKIE-20251007.xml”。

Step1 硬件接線
停輔機 24 VDC 回路即可，不影響鍋爐主流程。用 1 m 超五類屏蔽網線把網關 PN 口接入 XB208，2 m 網線把 CCLKIE 口接入 FX5U；網關 PWR 燈常亮，PN 燈快閃，CCLKIE 燈慢閃，表示物理層就緒。

Step2 網關配置
打開 YCConfig V3.1.2，掃描到網關序列號“YC-126-CCLKIE”。

·Profinet 頁簽：設設備名“PN-CCLKIE-Boiler01”，IP 192.168.1.126，輸入 32 Byte，輸出 32 Byte；

·CCLKIE 頁簽：設站號 1，RWw/RWr 各 32 Word，映射表采用默認“線性映射”；

·點擊“一鍵下載”，網關重啟后 PN 燈與 CCLKIE 燈同時常亮，表示協議棧運行正常。

Step3 西門子組態
博途硬件目錄拖入“YC-PN-CCLKIE協議轉換網關”到 S7-1200 的 Profinet 網絡，自動分配起始地址 IB100~IB131 與 QB100~QB131；編譯下載，CPU 無報錯，診斷緩沖區出現“IO device PN-CCLKIE-Boiler01 available”。

Step4 三菱側設置
GX Works3 打開原程序，參數→CC-Link IE FB→詳細設置→追加從站，站號 1，占用 64 點 RWw、64 點 RWr；對應軟元件

·RWw0~31 → D1000~D1031（寫給網關，即西門子輸入）

·RWr0~31 → D2000~D2031（讀網關，即西門子輸出）
寫入 PLC 后復位，F(xiàn)X5U 的 SD10610（從站狀態）由 0→1，表示通信建立。

Step5 聯調驗證

1.模擬量測試：在 FX5U 將 D1000 寫入 16#1234，S7-1200 監視 IB100~IB101 立即顯示 16#1234，往返延時 8 ms；

2.開關量測試：FX5U 置位 M1000，網關映射至 IB106.0，WinCC 畫面 1 s 內刷新；

3.負荷聯動：S7-1200 在 OB1 做邏輯——當蒸汽流量 >38 t/h 且布袋壓差 <1200 Pa 時，QB112.0 置位，網關轉發至 FX5U 的 M812，自動啟動給料機，全程無人工干預；

4.斷線測試：拔掉任意一側網線，網關 300 ms 內觸發診斷位，S7-1200 調用 OB82 記錄事件，F(xiàn)X5U 側 M815 報警，系統安全停車。
連續 4 h 老化，無丟包、無跳變，項目一次性驗收通過。

五、運行效果：數字說話

·數據刷新周期：Profinet 4 ms + 網關 2 ms + CC-Link IE FB 2 ms，總計 ≤10 ms；

·通信成功率：連續 30 天 >99.997%；

·維護工時：原來兩套網絡月檢需 4 人×2 h，現僅需 1 人×0.5 h；

·能效提升：上料系統隨負荷自動啟停，每噸蒸汽電耗下降 1.8%，年節約電費約 18 萬元。

六、經驗總結：讓網關發揮最大價值

通過 YC-PN-CCLKIE協議轉換網關這座“協議橋梁”，西門子與三菱兩套 PLC 在一天之內實現“無縫握手”，既保護了原有投資，又為后續接入 MES、能源管理等系統鋪平了道路。遠創智控這款工業級網關，用穩定、高效、易配置的表現，再次證明“異構通訊”不再是數字化改造的攔路虎，而是升級躍遷的墊腳石。
