一、 項目痛點：異構網絡下的信息孤島

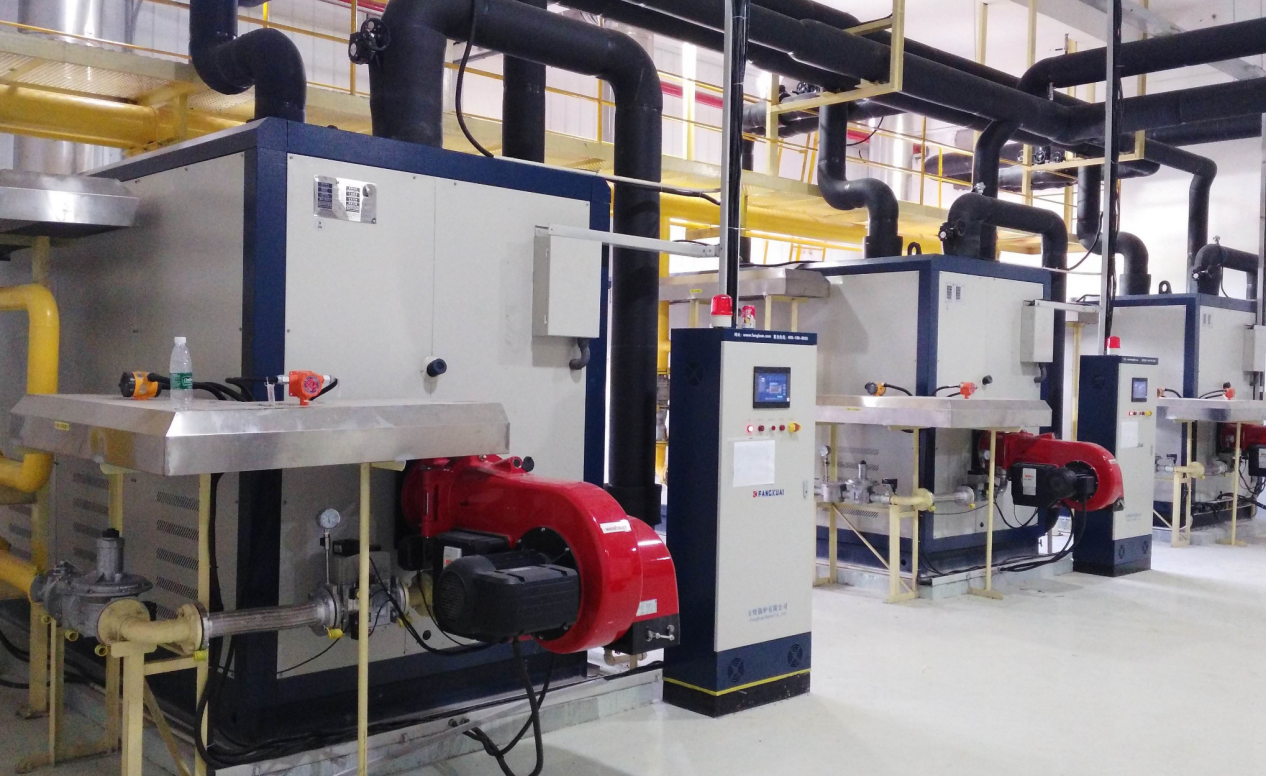

某大型供熱企業的鍋爐廠房控制系統需要進行智能化升級。其核心控制系統采用西門子S7-1200 PLC，負責鍋爐燃燒、供水等主流程控制，其上層網絡為標準的工業以太網。而后期增加的輔機系統（如煙氣處理、燃料輸送等）則選用了三菱的FX5U系列PLC，其標配網絡為三菱主流的CC-Link IE協議。

項目面臨的核心痛點是：

協議不兼容：西門子的與三菱的CC-Link IE是兩種不同的工業以太網協議，無法直接互聯。

數據割裂：主控系統與輔機系統無法實時交換數據，形成了“信息孤島”。操作人員無法在中央控制室統一監控整個鍋爐系統的運行狀態，如燃料量與風壓的實時聯動、煙氣排放參數與燃燒效率的匹配等，嚴重影響了整體控制精度和能效管理。

布線復雜與成本高昂：若采用增加第三方轉換模塊或重新布線構建統一網絡的方式，不僅實施周期長，且硬件和人力成本極高。

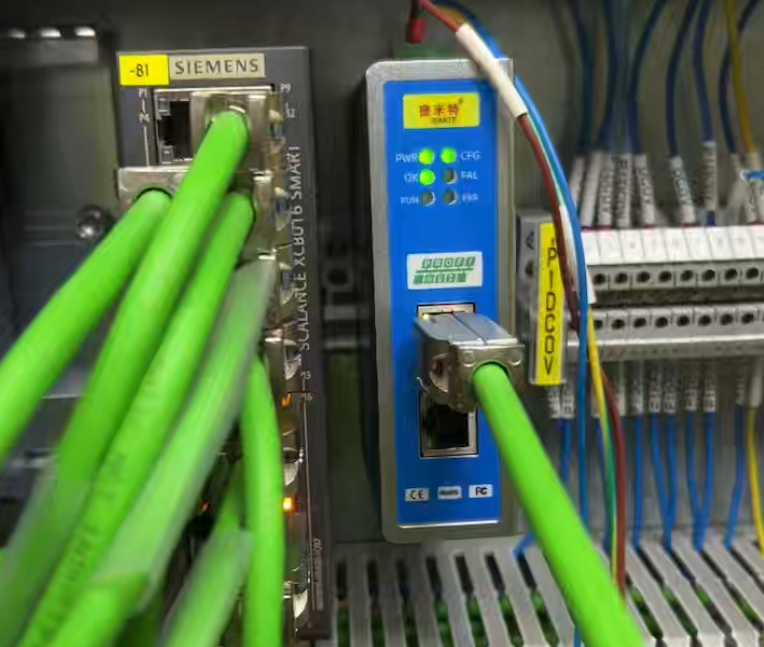

二、 解決方案：捷米特JM-PN-CCLKIE協議轉換網關

針對以上痛點，我們引入了捷米特JM-PN-CCLKIE協議轉換網關。這款工業網關是一款專為解決此類異構網絡通訊問題而設計的數據采集器和協議轉換設備。

網關功能簡介：

協議橋接：作為與CC-Link IE之間的翻譯官，網關在硬件層面集成了兩種協議的物理接口，在軟件層面實現了協議數據的雙向透明轉換。

角色靈活：在網絡中，它作為智能從站，被西門子S7-1200主站識別和訪問；在CC-Link IE網絡中，它作為智能設備站，與三菱FX5U主站進行數據交換。

數據映射：用戶可通過簡單的配置軟件，將西門子PLC的輸入/輸出區（如I、Q區）與三菱PLC的軟元件（如D、M區）進行一一映射，實現數據的雙向讀寫。

邊緣處理能力：作為一款邊緣計算網關，它具備一定的數據預處理能力，如數據過濾、報警生成、格式轉換等，減輕主PLC的運算負擔

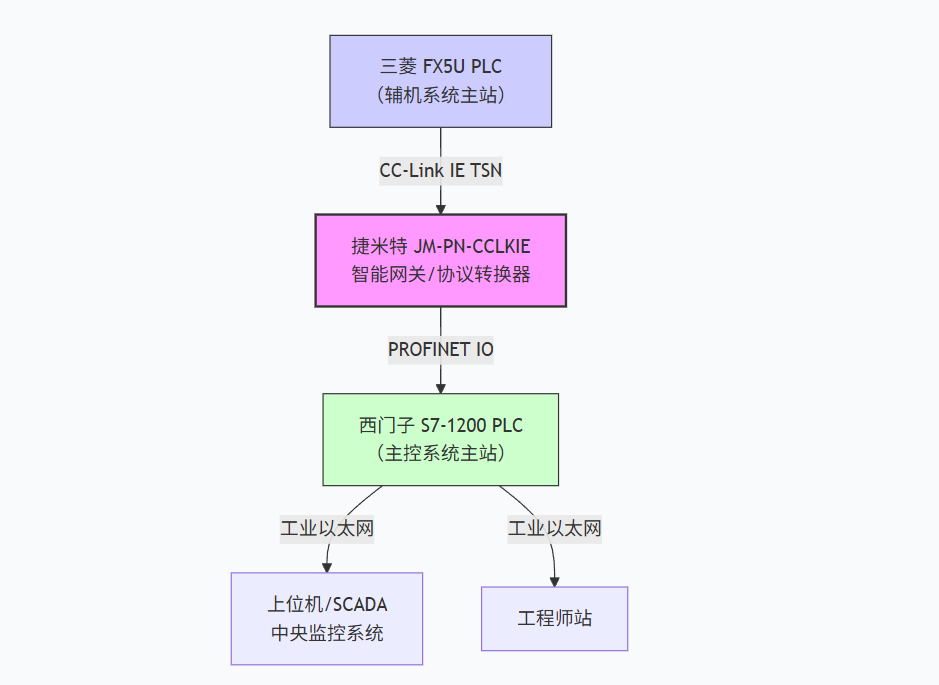

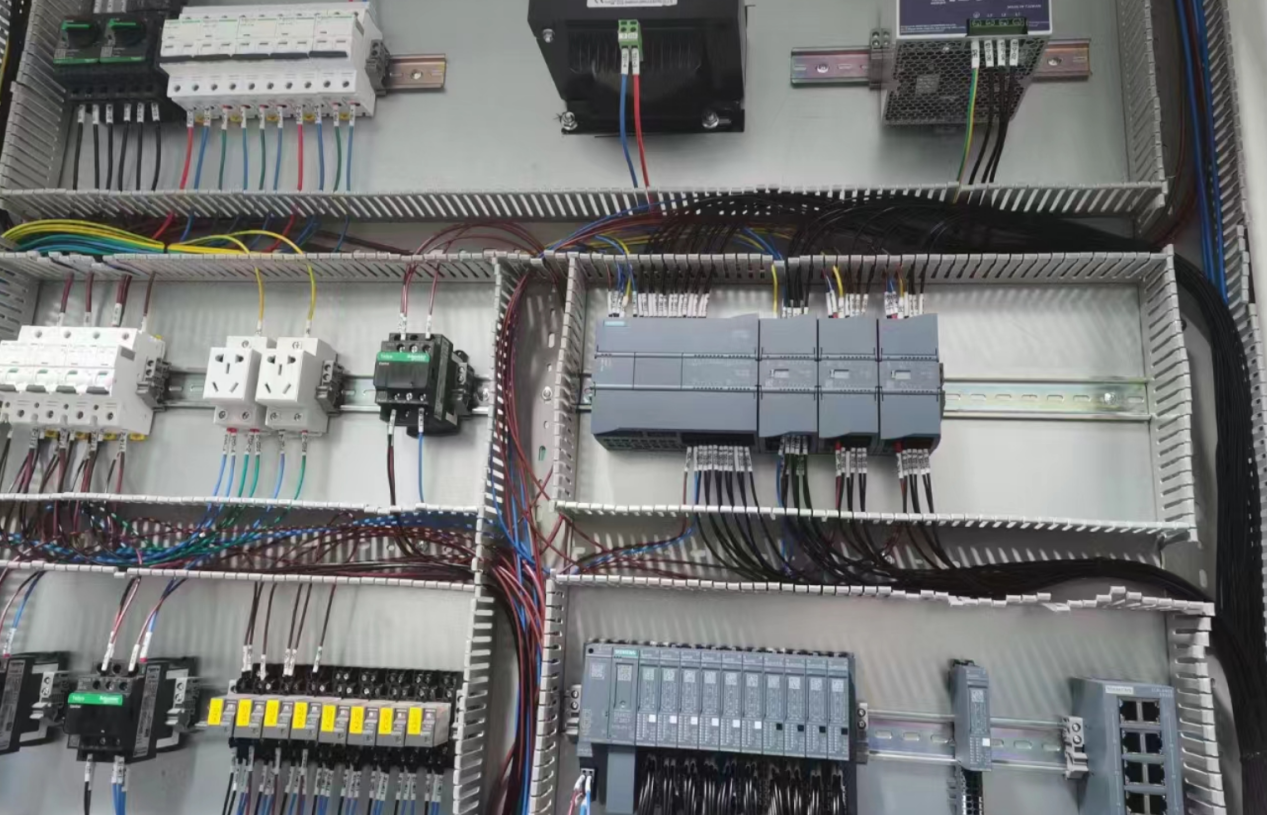

三、 實施過程與清晰的系統拓撲

2. 軟件配置

西門子側：在TIA Portal中，安裝捷米特提供的GSDML文件，將網關作為標準的 IO設備添加到網絡，并分配輸入/輸出地址空間（如128字節輸入/128字節輸出）。

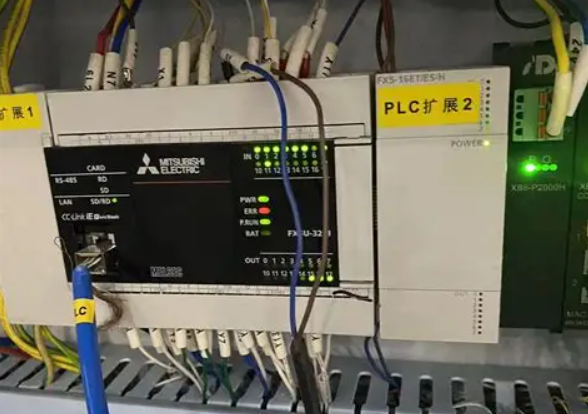

三菱側：在三菱的編程軟件（如GX Works3）中，進行CC-Link IE的網絡配置，將網關設置為智能設備站，并分配其占用的軟元件起始地址。

網關側：使用捷米特的專用配置工具，建立西門子IO地址與三菱軟元件地址之間的映射關系表。例如，將西門子S7-1200的QB0-QB15（輸出）映射到三菱FX5U的D0-D15；將三菱FX5U的D100-D115映射到西門子S7-1200的IB0-IB15（輸入）。

配置完成后，下載并重啟，雙方PLC即可像訪問本地設備一樣，通過讀寫映射區的數據來完成通訊。

四、 應用效果與實施前后對比

實施前：

信息孤島：主控與輔機數據分離，無法實現全局優化控制。

響應滯后：關鍵參數（如故障報警）需要通過人工巡查或層級上報，響應慢，存在安全隱患。

運維困難：故障排查需要在兩套獨立的系統中進行，效率低下。

能效管理粗放：無法基于全系統數據進行能效分析與精細調控。

實施后：

數據融合與透明化：鍋爐燃燒、供水、煙氣、燃料等所有數據在中央控制室一覽無余，實現了全流程可視化監控。

控制聯動與優化：S7-1200可以根據FX5U傳來的實時燃料熱值、煙氣含氧量等數據，動態調整風門開度和供水流量，使鍋爐始終在最佳燃燒效率點運行。

快速響應與預警：輔機系統的任何異常（如電機過載）會瞬間傳遞到主控系統，觸發聲光報警并執行連鎖停機程序，安全性極大提升。

降低集成成本與周期：相比其他方案，此物聯網網關方案無需更改現有硬件和網絡布線，實施快捷，總成本節約超過40%。

五、 行業推廣與前景展望

捷米特網關所代表的工業網關和邊緣計算解決方案，其價值遠不止于鍋爐廠房。在當前快速發展的行業中，這種快速、低成本打破數據壁壘的能力極具吸引力。我們重點推薦以下主流、快速且有前景的行業：

新能源鋰電池生產：生產線集成了眾多來自不同供應商的專機設備（如涂布、輥壓、卷繞、化成分容），每臺設備PLC品牌各異。通過智能網關可以快速構建統一的MES數據采集網絡，實現全流程追溯與品控管理。

智能物流倉儲：倉儲系統中堆垛機（常用西門子/三菱）、輸送線（常用歐姆龍/臺達）、AGV（多種協議）需要協同作業。物聯網網關是實現它們之間實時、可靠通訊，保障倉庫高效運轉的關鍵。

食品飲料與制藥：在強調合規與追溯的行業中，數據采集器和邊緣計算網關能夠將生產設備參數、環境數據與批次信息綁定，輕松滿足FDA、GMP等法規要求

六、 總結

在工業互聯網與智能制造的時代背景下，數據是新的生產要素。本項目成功實踐證明，捷米特JM-PN-CCLKIE這類專業的工業網關，已不僅僅是簡單的協議轉換器，更是承上啟下的物聯網網關、具備預處理能力的邊緣計算網關和高效的數據采集器。它以其高度的靈活性和可靠性，為解決老舊系統改造、多品牌設備集成這一普遍性難題提供了標準化、模塊化的最佳路徑。

它有效地將異構的網絡“方言”翻譯成統一的“普通話”，打通了信息血脈，釋放了數據價值。隨著中國制造業向數字化、智能化深度轉型，這種能夠快速部署、賦能現有資產的智能網關解決方案，必將在更多的主流和新興行業中扮演不可或缺的角色，成為構建未來智慧工廠的堅實基石。
