在現代工業自動化、數據中心、醫護檢測以及大型智能制造系統中，信號線路的穩定與安全是系統可靠運行的關鍵。由于這些系統通常分布廣、信號傳輸距離長、接地點復雜，因此極易受到雷電感應、電磁干擾以及地電位差引起的瞬態過電壓沖擊影響。信號隔離電涌保護器正是為解決此類問題而設計的一種高性能防雷與隔離設備。

地凱科技公司推出的 DK-GL系列信號隔離SPD（型號包括DK-GLSI11、DK-GLSI22、DK-GLSU11、DK-GLSU22），是一類集信號隔離與多級防雷于一體的高端防護產品，廣泛應用于工業控制、醫療檢測、IDC數據中心等對信號精度要求極高的場景。

產品設計標準與技術依據

DK-GL系列信號隔離電涌保護器嚴格遵循以下國家標準設計：

GB/T 18268.1-2010 《測量、控制和實驗室用的電設備電磁兼容性要求 第1部分：通用要求》

GB/T 18802.21-2016 《低壓電涌保護器 第21部分：電信和信號網絡的電涌保護器（SPD）性能要求和試驗方法》

同時參考相關電磁兼容（EMC）標準與IEC國際標準要求，確保產品具備優良的抗電磁干擾能力和雷電防護性能。

這些標準確保產品在高電磁干擾環境下仍能保證信號線的準確傳輸與設備的安全運行，是工業級防護產品的技術基礎。

地凱科技信號隔離電涌保護器產品結構與設計原理

1. 串聯二端口結構

全系列DK-GL產品均采用串聯二端口設計，即信號輸入端與輸出端通過內部隔離與防護電路相連。這種結構使得浪涌能量被有效分散與吸收，同時對輸入信號進行電氣隔離，從根本上消除地電位差干擾。

型號區別如下：

DK-GLSI11：4芯，一進一出，單信號線路隔離防雷

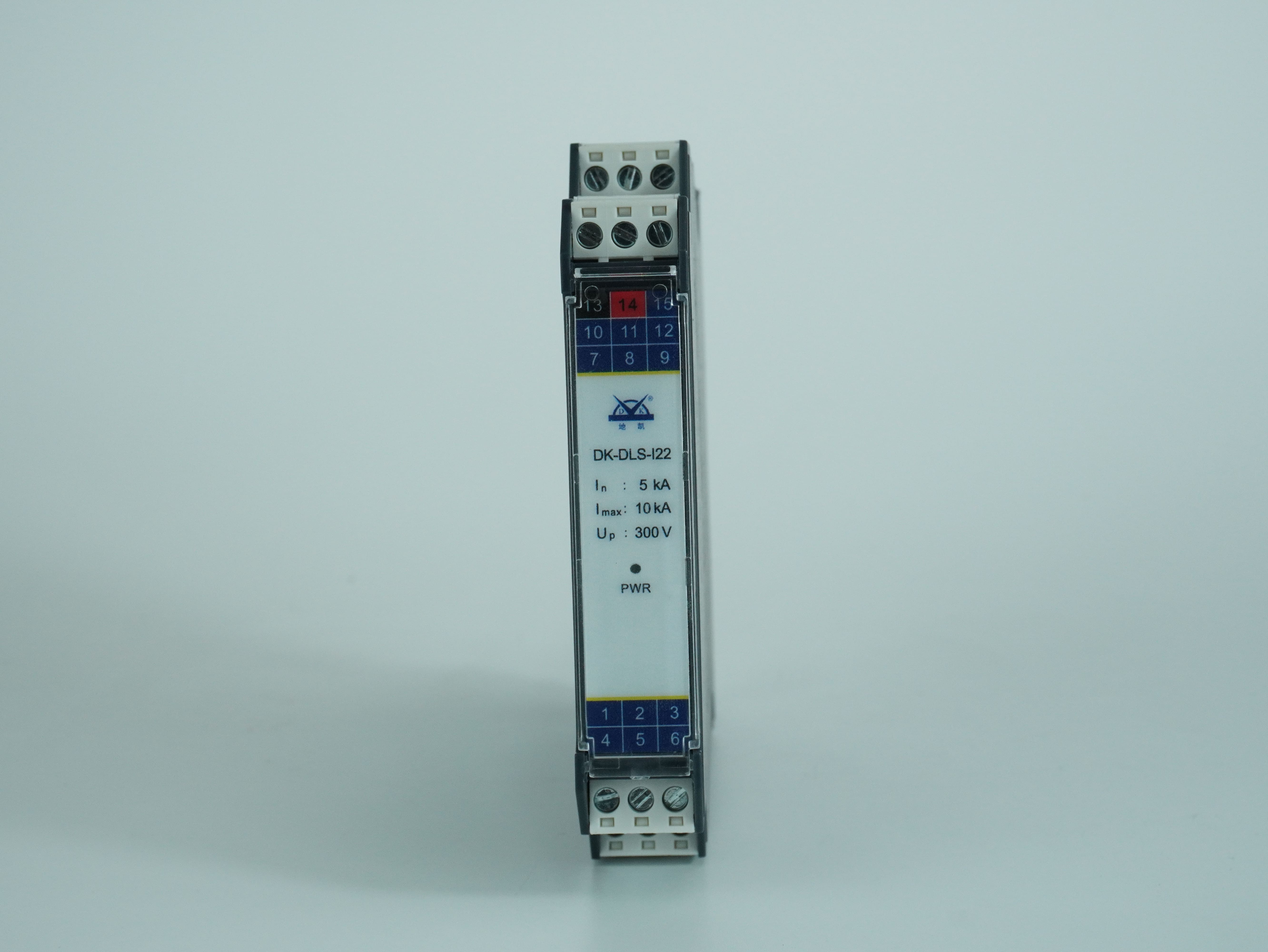

DK-GLSI22：6芯，二進二出，多通道信號防護

DK-GLSU11：4芯，一進一出，模塊化儀表信號防護

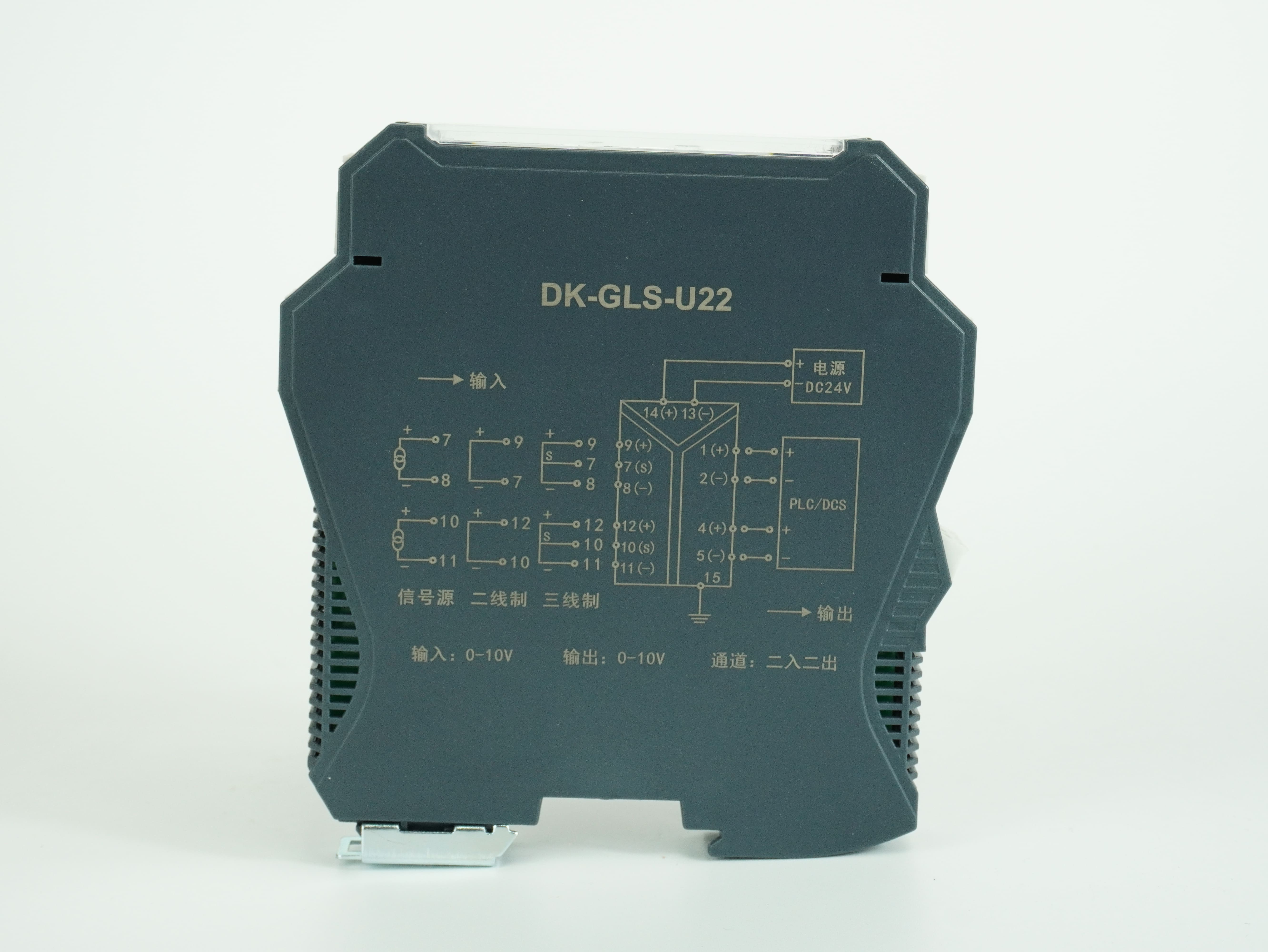

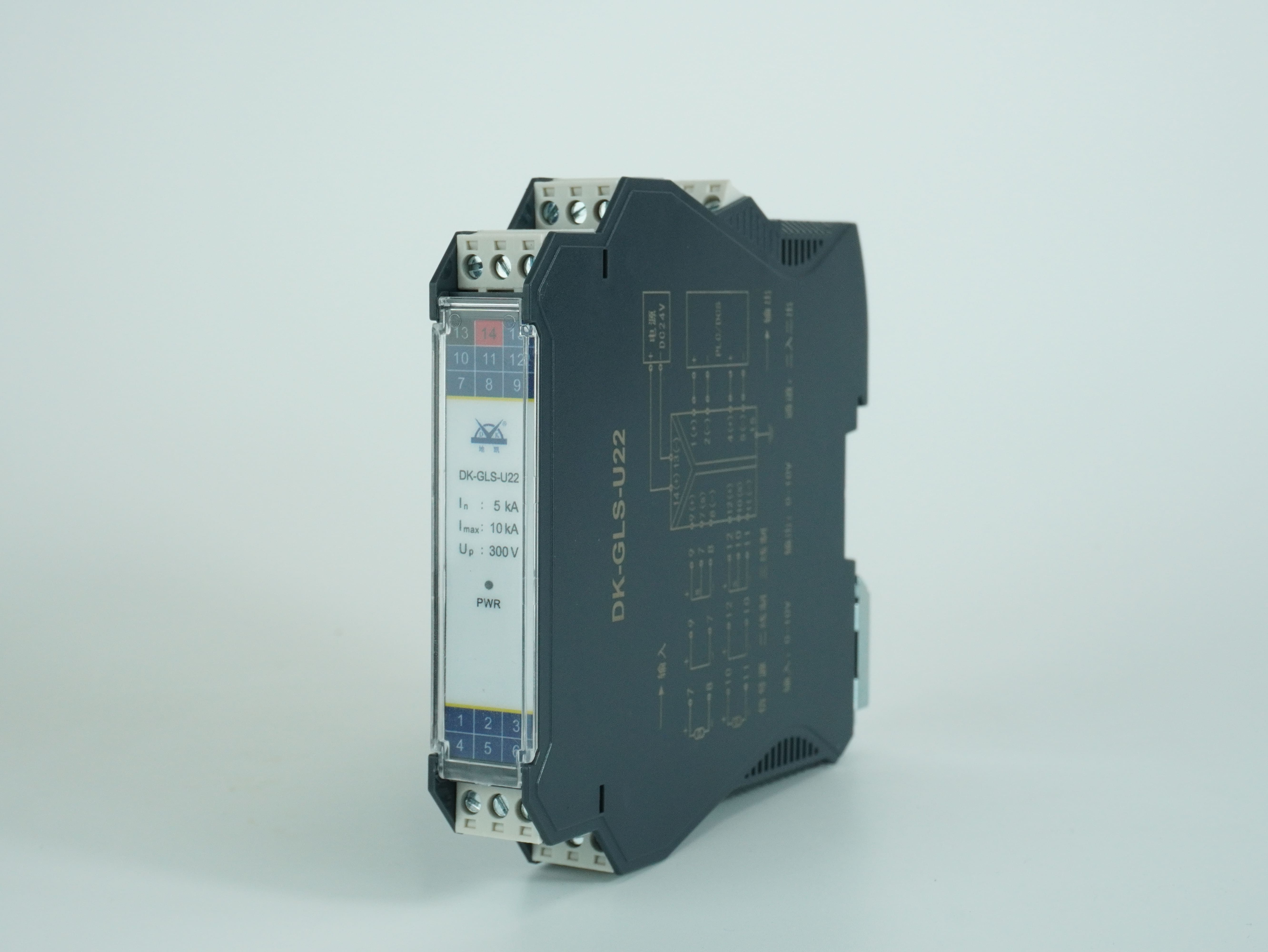

DK-GLSU22：6芯，二進二出，DCS/PLC系統信號防護

2. 信號隔離原理

該系列產品通過隔離變換技術，實現輸入、輸出、電源三端的電氣隔離。當輸入端出現雷電感應電壓或突發過電壓時，隔離電路能迅速切斷干擾路徑，并經泄流組件將浪涌能量導向地線，保護輸出信號與下游設備安全。

3. 多級防雷與限壓泄流設計

產品采用多級組合防護結構，內部由壓敏電阻、氣體放電管、瞬態抑制二極管（TVS）等元件構成。氣體放電管負責泄放大能量雷電流，壓敏電阻進行二次限壓，TVS負責精密信號的最終穩壓保護，形成“粗防—細防—隔離”的三重防護體系。

地凱科技信號隔離電涌保護器性能參數

額定工作電壓：DC 24V

標稱放電電流（In）：5kA（8/20μs）

電壓保護水平：芯-地：300V；芯-芯 ≤5V

保護芯線數：4芯 / 6芯

接口方式：一進一出 / 二進二出

響應時間：≤50毫秒

外殼結構：PC

安裝方式：35mm標準電氣導軌安裝

防護等級：IP20（非爆炸性環境）

工作溫度范圍：-20℃ ～ +60℃

信號線接?類型 ：壓線框接線柱，M2

隔離傳輸準確度：±0.1%F.s(25℃±2℃）

這些參數確保產品可在復雜的工業電磁環境中長時間穩定運行，同時維持極低殘壓特性，對高精度信號幾乎無干擾。

信號隔離電涌保護器 信號隔離電涌保護器 信號隔離電涌保護器 信號隔離電涌保護器

地凱科技信號隔離電涌保護器產品特點與優勢分析

多級防雷功能：

采用三重防護結構，能夠分級吸收不同能量的浪涌電流，防護能力顯著優于傳統單級SPD。

信號隔離與穩定傳輸：

內部隔離電路有效消除系統間地電位差和共模干擾，保持信號真實還原，避免測控?cái)?shù)據偏差。

低殘壓高精度保護：

芯—芯間殘壓≤5V，幾乎不影響信號傳輸精度，適用于模擬量、脈沖量及數字信號保護。

結構輕薄，安裝維護便捷：

體積小巧，可直接卡裝于標準DIN導軌，便于機柜布線與維護更換。

高兼容性設計：

可直接與DCS、PLC、模塊化儀表系統配合使用，無需額外調整接口。

全方位防護信號線路：

不僅保護信號線對地的浪涌沖擊，還能防護芯線間的過電壓，實現真正的全線路保護。

適用范圍與行業應用解決方案

1. 工業自動化領域

在汽車、電子制造、機械控制等工業自動化系統中，控制信號頻繁傳輸，DCS與PLC系統分布廣泛，極易形成地電位差。DK-GL系列信號隔離SPD可在輸入模塊與現場設備之間安裝，實現信號隔離及雷電浪涌防護，確?？刂菩盘柕姆€(wěn)定傳輸和系統長期可靠運行。

典型部署方式：

安裝位置：PLC信號輸入端前端。

接線形式：一進一出或二進二出，匹配現場信號通道。

推薦型號：DK-GLSU22（6芯雙通道型）。

2. 醫療檢測設備領域

醫療儀器如心電監測、血液分析儀等對信號波形精度要求極高。雷電感應或電磁干擾可能導致信號畸變甚至儀器故障。DK-GLSI11信號隔離SPD在儀表輸入端提供低殘壓保護，使設備在強電磁環境下仍能保持精準采樣與穩定輸出。

應用優勢：

有效消除電源地環路噪聲；

保證低電平信號準確傳輸；

延長儀器電子模塊壽命。

3. 數據中心（IDC）及大型機房

IDC機房內服務器、交換機、UPS及監控設備數量眾多，地線系統復雜，跨區域信號鏈路多，地電位差顯著。DK-GLSU11和DK-GLSU22型號信號隔離SPD能有效抑制地電位差引發的信號電壓突變，保障機房監控與數據傳輸安全。

部署方案：

在監控、門禁、環境檢測等子系統信號端安裝；

多點接地系統采用隔離SPD連接各模塊，防止跨區干擾。

4. 多接地區域與跨廠房信號系統

在大型工廠或多建筑區域內，信號線路往往跨越多個配電區域。雷電感應產生的浪涌可能沿線路傳導，引發系統通信中斷。采用DK-GL系列產品，可在信號進出兩端分別安裝，實現雙向保護，有效阻斷浪涌傳播路徑。

地凱科技信號隔離電涌保護器作為精密儀表與自動化控制系統的“信號安全閥”，其重要性與電源防雷同等關鍵。DK-GL系列信號隔離SPD憑借多級防雷、低殘壓、高隔離的技術優勢，為工業控制、醫療檢測、數據中心等領域提供了可靠、經濟且高效的信號防護解決方案。它不僅保障了設備安全，更為高精度數據的穩定傳輸提供了堅實的技術支撐，是現代智能系統防雷與信號保護的首選產品。
