TE Connectivity (TE) ECP 600B高壓接觸器為密封接觸器，采用陶瓷技術和雙線圈設計。該接觸器支持雙向負載，配有輔助觸點。ECP 600B系列設計用于高壓環境中的控制，包括電池儲能系統、光伏逆變器、電源轉換系統和兆瓦電動汽車(EV)直流充電器。TE ECP 600B高壓接觸器具有增強的絕緣距離，因此完全符合IEC60947-4-1標準。該接觸器符合RoHS指令，最大工作開關電壓為1500VDC 。

數據手冊：*附件：TE Connectivity ECP 600B高壓接觸器數據手冊.pdf

特性

• 采用陶瓷技術實現氣密密封
• 允許雙向負載
• 雙線圈設計，保持5W功率
• 配備輔助觸點
• 與IEC60947-4-1中的DC-1利用率類別兼容
• 符合UL、TUV、CE標準
• 符合RoHS標準

應用電路圖

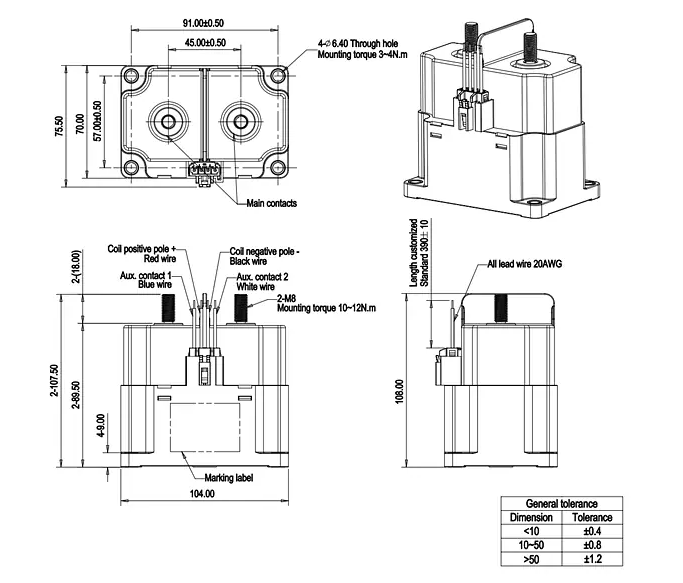

機械圖紙 (mm)

TE Connectivity ECP600B系列高壓接觸器技術解析與應用指南?

?一、產品概述與技術定位?
TE Connectivity ECP600B系列高壓直流接觸器專為新能源領域設計，其核心能力覆蓋800A持續載流與1500VDC/1000A分?jǐn)嗳萘俊．a(chǎn)品采用陶瓷密封技術實現氣密性封裝，支持雙向負載控制，并通過UL60947-4-1、IEC60947-4-1等國際安全認證，適用于電池儲能系統、光伏逆變器及兆瓦級電動車輛直流充電樁等嚴苛環境。

?二、關鍵電氣特性深度解析?

1. ?主觸點性能?

   • 額定電流：800A（持續）
   • 最大分?jǐn)嗄芰Γ?500VDC/1000A（單次）或800A（3次循環）
   • 接觸電阻：≤0.4mΩ（600A測試條件下）
   • 機械壽命：200,000次操作循環

2. ?雙線圈驅動系統?

   線圈代碼	標稱電壓	吸合電壓	保持功率	切換機制
   A	12VDC	≤9VDC	5W	200ms后自動降功率
   B	24VDC	≤18VDC	5W	同左

3. ?絕緣耐壓特性?

   • 主觸點間耐壓：4000Vrms（漏電流<1mA）
   • 絕緣電阻：>1×10Ω（1000VDC測試）

?三、應用場景適配設計要點?

1. ?載流能力與散熱規劃?
   • 800A應用需選用≥480mm2導體截面
   • 主端子長期工作溫度≤130℃，2小時內峰值≤170℃
   • 過載耐受曲線顯示：2000A可承載0.1秒，6000A可耐受0.01秒
2. ?開關壽命與負載匹配?
   • 1500VDC/200A條件下可實現10,000次通斷
   • 600A以上大電流建議采用分?jǐn)鄬?zhuān)用模式（導通1秒/冷卻300秒）

?四、安裝調試核心規范?

1. ?電氣連接?
   • 主觸點無極性要求，輔助觸點無極性
   • 線圈需嚴格區分極性：紅接正極，黑接負極
   • 螺絲扭矩：主端子M8螺絲10-12N·m，安裝底座M5螺絲3-4N·m
2. ?環境適應性?
   • 工作溫度范圍：-40℃至+85℃
   • 振動耐受：10-2000Hz正弦波5G加速度
   • 禁止倒裝安裝，避免強磁場和熱源鄰近

?五、選型參考與兼容性說明?
典型型號ECP600BHBADA對應：

• 24VDC線圈電壓
• 底部安裝方式
• 帶常開輔助觸點
• 飛線式線圈引出

?六、設計驗證建議?

1. 感性負載（L/R≥1ms）需并聯浪涌吸收裝置
2. 線圈驅動需采用階躍式電源，緩慢升壓會導致拒動
3. 建議在實際應用場景驗證開關壽命曲線，特別是高電流分段操作場景
