在當前國際風云變幻莫測環境下，“信創”、“安可”、“國產化”成為高頻出現的詞匯。第七屆中國國際進口博覽會首次設立“能源低碳及環保技術專區”，其中風電產業鏈成為重點展示方向，風電頭部企業也在展會上強調“全鏈國產化”風機，核心部件國產替代成為行業焦點。然而，風機變槳系統，尤其是海上風機變槳系統對電流傳感器提出了極高的技術要求，主要體現在測量精度、環境適應性、電氣性能、可靠性要求等上面，其如何實現國產化突破？

風機變槳系統的電流監測挑戰

變槳電機驅動回路需要實時監測直流/交流電流，確保風機在復雜海洋環境下的穩定運行。與普通工業應用相比，風機變槳系統的電流檢測確實面臨著獨特且嚴峻的挑戰，主要因為風機，尤其是海上風機的特殊工作環境和高可靠性要求都比較高。主要有以下幾點：

• 極端惡劣的環境可靠性挑戰

這是最根本的挑戰，直接決定了傳感器的壽命和讀數穩定性。風機常年裸露在極端環境中，尤其是海上風機，高鹽霧、高濕度等高腐蝕環境會嚴重影響風機及其器件，傳感器雖然安裝在機器里面但也受到環境影響，普通工業級傳感器在此環境下會迅速失效。另外，劇烈的溫度波動與凝霜也會影響風機及其器件，機艙內部溫度可能從-30℃一下飆升到+70℃，這種劇烈的熱循環會導致材料膨脹收縮，產生應力，引發焊點開裂、密封失效。同時，凝露現象會直接導致內部短路。風機運行時的振動、晃動以及急停時的沖擊，會對傳感器及其連接線纜造成持續的物理損傷，導致固定螺栓松動、內部連接斷裂。

• 極高的安全性與可靠性要求

變槳系統是風機的“剎車系統”。電流傳感器自身故障時，其輸出信號必須能被主控制器明確識別為“無效信號”或“故障信號”，而不是一個看似合理的錯誤數值。否則，控制器可能基于錯誤電流信息做出危險判斷（如誤認為電機堵轉）。這就要求傳感器具備完善的故障自診斷與報警輸出功能。即使是一次短暫的信號丟失或跳變，也可能導致變槳系統誤動作，引發風機非計劃停機，造成巨大的發電量損失。

• 復雜的電磁兼容性（EMC）挑戰

變槳柜是一個電磁環境極其惡劣的“黑盒子”。變槳伺服驅動器的IGBT高頻開關會產生極高的dv/dt和di/dt，形成強烈的傳導和輻射干擾。電流傳感器輸出的往往是毫伏級或低電壓模擬信號，極易受到干擾。傳感器必須在此環境中保持卓越的抗干擾能力，同時自身不能成為干擾源。EMC設計不佳會導致電流讀數波動、失真，嚴重影響控制精度，甚至引發控制器死機。

• 安裝、運維與可維護性挑戰

變槳柜內空間緊湊，布線密集。電流傳感器必須體積小、易于安裝，同時不影響其他部件的維護。

登塔、尤其是出海登機，成本極高且受天氣窗口限制。更換一個傳感器的人工和機會成本可能遠超器件本身。

因此，風機對電流傳感器的平均無故障時間（MTBF）要求極高，理想狀態是做到與風機20年設計壽命同壽命，實現“裝后免維護”。同時，更換流程必須盡可能簡單，以減少停機時間。

• 測量性能的技術挑戰

除了環境適應性，測量本身也有高要求。變槳電機電流可從空載時的幾安培變化到緊急順槳等極端情況下的數百安培。傳感器需要在如此寬的范圍內（如1:100）都保持優良的線性度和精度（通常要求<±1%），以確保控制的精確性。變槳控制是動態過程，需要傳感器能快速響應電流變化，以捕捉瞬態峰值電流，防止驅動器過載保護誤動作。

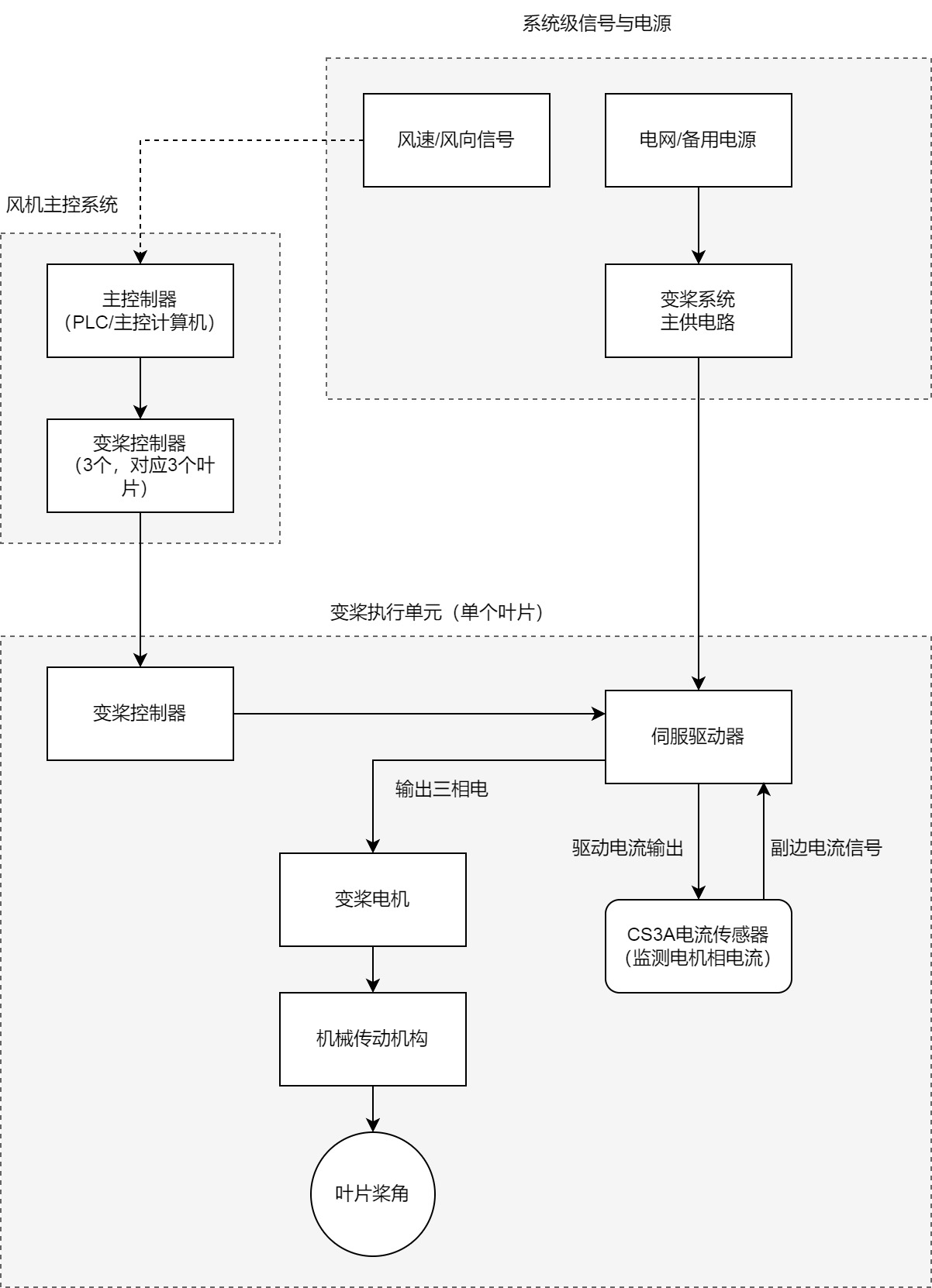

為了應對上述挑戰，當前風機變槳系統電流監測應有以下特性：

• 高精度（≤0.5%）、低溫漂、快速響應（≤0.5μs）的電流傳感器。
• 符合IEC 61800-5-1等國際標準，確保在高壓、高濕、高鹽霧環境下的可靠性。

主流進口傳感器是滿足條件，但交付周期長，成本高，難以滿足大規模風電項目需求。好在現在部分國產傳感器不僅在精度、線性度、響應時間等指標與國外品牌同類產品持平，而且因國產化生產可縮短60%交付時間，滿足風電項目緊急需用，還能在大規模采購中，降低成本20%以上。

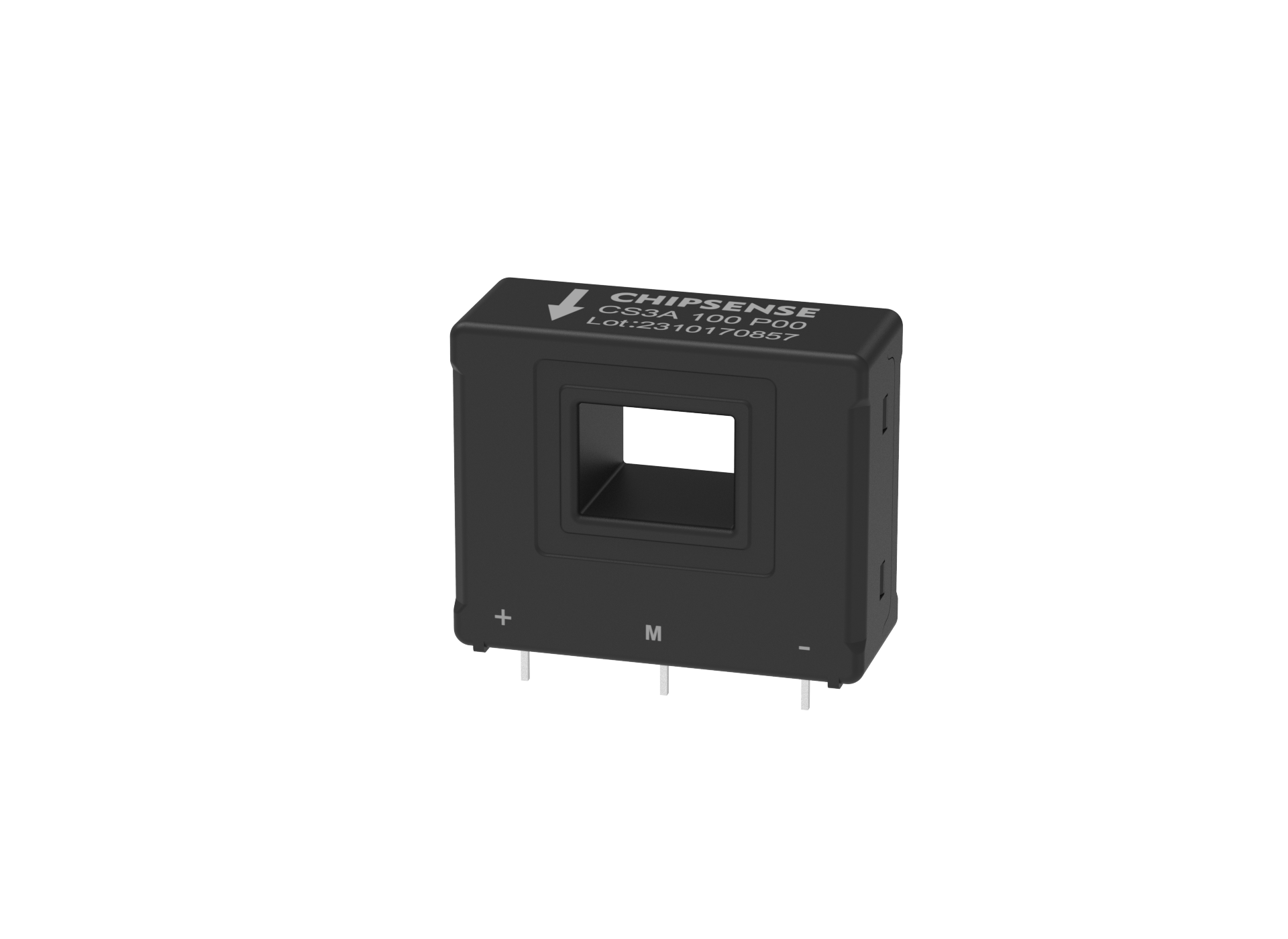

CS3A閉環電流傳感器

工作原理：基于霍爾效應的閉環（補償）設計，通過副邊線圈實時補償原邊電流，實現高精度測量。絕緣耐壓達3kV（AC），滿足風機高壓系統的安全要求。

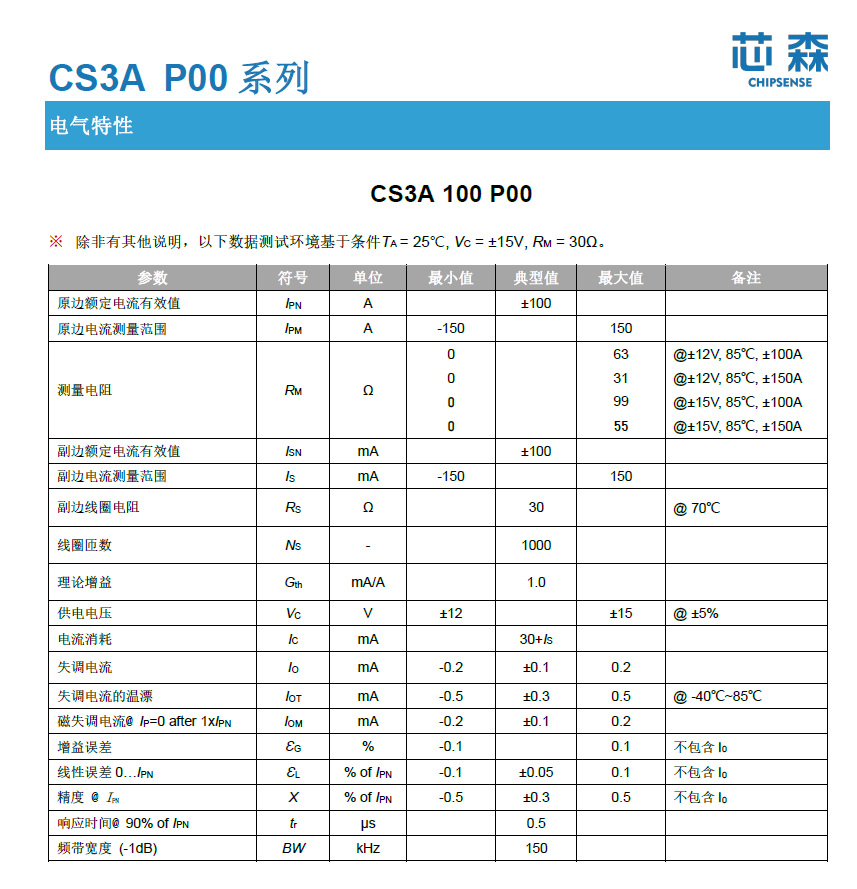

核心參數（以CS3A 100 P00為例）：

風機變槳系統對電流傳感器的要求極為嚴苛，CS3A P00系列在多個關鍵性能點上能夠滿足這些要求：

• 高精度與快速動態響應：變槳系統需要實時精確控制槳葉角度，這對電流測量的準確性和速度提出了高要求。CS3A P00具備±0.3%的典型精度和0.5微秒的極快響應時間，能夠精準捕捉電流的瞬時變化，確保變槳伺服驅動器實現快速且平穩的控制，有效應對風速突變帶來的電流沖擊。
• 寬頻帶：變槳控制涉及復雜的動態過程，電流信號中可能包含高頻分量。CS3A P00擁有150kHz的寬頻帶，足以覆蓋變槳系統的控制帶寬需求，避免因傳感器響應不足導致信號失真，從而保證控制的穩定性。
• 良好的電氣隔離與安全性：變槳系統工作環境存在高壓。CS3A P00提供原邊與副邊之間3kV的絕緣耐壓（瞬態耐壓可達7kV），這為系統和人員安全提供了重要保障，符合相關安全標準。
• 寬工作溫度范圍：風機機艙內溫度變化劇烈。CS3A P00的工作溫度范圍為-40°C至85°C，能夠適應從寒冷地區到高溫環境的廣泛氣候條件，確保在極端溫度下仍能穩定工作。

實際應用案例：

某海上風電項目中，CS3A傳感器用于變槳系統，實現了對電流的精確監測，確保風機在臺風等極端天氣下的穩定運行。

風險預警與技術建議

風險提示：

• 傳感器安裝時，原邊母排溫度不應超過100°C，否則可能影響測量精度和壽命。
• 現場安裝需確保導電部分不被外界觸及，避免電擊風險。

技術建議：

• 為優化動態性能（如di/dt），原邊母排應完全充滿過孔，減少寄生電感。
• 定期校準傳感器，確保長期運行中的精度穩定。非線性誤差校正示例：

float nonlinearCorrection(float raw_value) {

// 使用多項式擬合校正曲線（需根據實際校準數據確定系數）

const float a = 0.0002f, b = -0.0015f, c = 1.02f;

return a*raw_value*raw_value + b*raw_value + c;

}

溫度補充算法示例：

float temperatureCompensation(float raw_current, float temperature) {

const float TC = 0.005f; // 溫度系數

return raw_current * (1.0f + TC * (25.0f - temperature)); // 25°C為參考溫度

}

結語：國產傳感器的風電未來

在“全鏈國產化”風機中，傳感器只是核心部件國產替代的典型案例之一，相信會有更多的“之一”出現。隨著風電行業對高性能傳感器需求的增長，以及國產技術的突破，將進一步推動行業降本增效，助力中國風電產業鏈的高質量發展。
