該ADC3244E是一款高線性度、超低功耗、雙通道、14位、25MSPS至125MSPS模數轉換器（ADC）。該器件專為支持具有大動態范圍要求的高輸入頻率信號而設計。輸入時鐘分頻器為系統時鐘架構設計提供了更大的靈活性，SYSREF輸入可實現完整的系統同步。

該ADC3244E支持串行、低壓、差分信號（LVDS），以減少接口線的數量，從而實現高系統集成密度。串行LVDS接口為兩線，其中來自每個ADC的數據被串行化，并通過兩個LVDS對輸出。內部鎖相環（PLL）將輸入ADC采樣時鐘相乘，以得出用于序列化每個通道的14位輸出數據的位時鐘。除了串行數據流外，幀和位時鐘也作為L(zhǎng)VDS輸出傳輸。
*附件：adc3244e.pdf

特性

• 雙通道
• 14 位分辨率
• 單電源：1.8 V
• 串行LVDS接口（SLVDS）
• 靈活的輸入時鐘緩沖器，具有1、-2、-4分頻功能
• SNR = 72.4 dBFS，SFDR = 87 dBc（f 在 = 70兆赫
• 超低功耗：
  • 125 MSPS 時為 116 mW/Ch
• 信道隔離度：105 dB
• 內部抖動器和斬波器
• 支持多芯片同步
• 引腳對引腳兼容 12 位版本
• 封裝：VQFN-48（7 mm × 7 mm）
• 擴展溫度范圍：–50°C 至 +105°C

參數

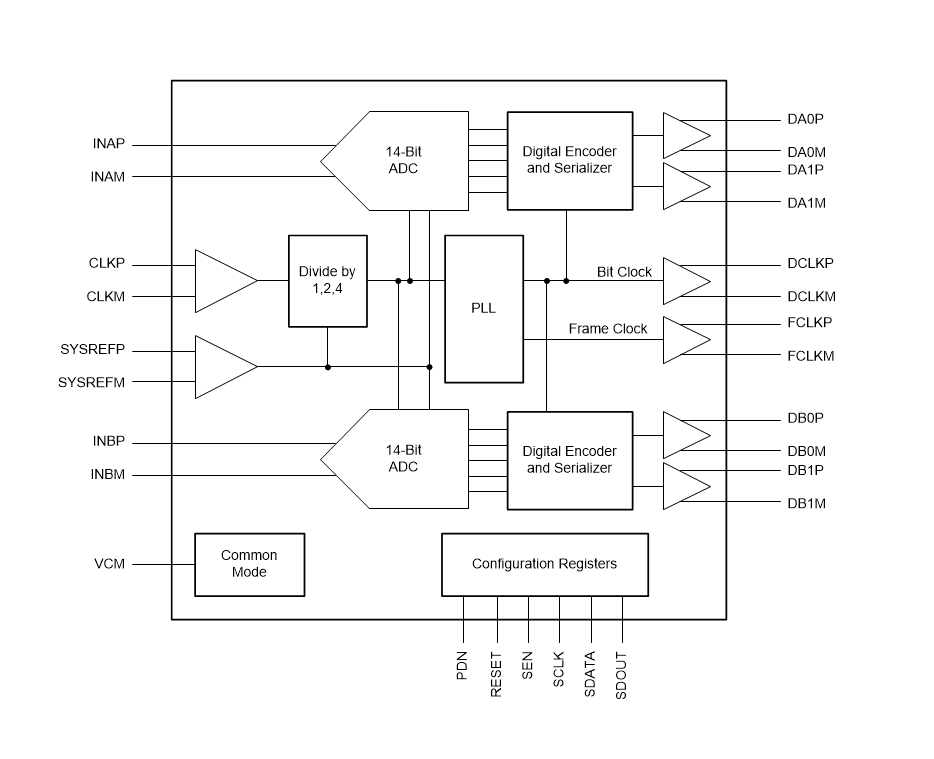

方框圖

ADC3244E 是德州儀器推出的 14 位雙通道高速模擬 - to - 數字轉換器（ADC），核心優勢是超低功耗、高線性度及寬溫工作特性，專為極端環境下的高頻率信號采集場景設計。

一、核心參數與性能特性

1. 分辨率與采樣速率 ：14 位分辨率（無失碼），采樣速率 25 MSPS-125 MSPS；內置時鐘分頻器（1/2/4 分頻），支持最高 500 MHz 輸入時鐘。
2. 信號性能 ：70 MHz 輸入時，SNR 達 72.4 dBFS，SFDR 為 87 dBc；通道隔離度 105 dB，三階交調失真（IMD3）低至 - 97 dBFS；模擬輸入帶寬 540 MHz，支持 2 VPP 差分輸入。
3. 低噪與校準功能 ：內置斬波模式（抑制 1/f 噪聲）和內部抖動算法（優化諧波失真）；偏移誤差溫度系數 ±0.024 °C，增益誤差溫度系數 ±0.008 Δ% FS/°C，確保寬溫穩定性。
4. 接口與功耗 ：串行 LVDS 輸出接口，支持 1 線（14x 序列化）和 2 線（7x 序列化）模式，數據速率最高 1120 Mbps；125 MSPS 時功耗僅 116 mW / 通道，全局掉電模式功耗 5 mW，待機模式 78 mW。
5. 同步與控制 ：支持多芯片同步（SYSREF 輸入），具備硬件復位和 SPI 編程接口；提供全局掉電、待機及單通道掉電模式，靈活控制功耗。

二、應用場景

適用于多載波多模蜂窩基站、雷達與智能天線陣列、彈藥制導、電機控制反饋、網絡 / 矢量分析儀、通信測試設備、無損檢測、微波接收機及軟件定義無線電（SDR）等場景。

三、封裝與訂購信息

• 采用 7mm×7mm 48 引腳 VQFN 封裝，帶裸露熱焊盤。
• 量產型號為小卷帶（250 片 / 卷）包裝，符合 RoHS 標準，引腳鍍層為 NIPDAUAG。
• MSL 等級 3，峰值回流溫度 260°C，工作溫度 - 50°C 至 105°C，滿足極端環境要求。

四、設計與支持建議

1. 硬件設計要點 ：電源去耦需在 AVDD/DVDD 引腳就近放置 0.1 μF 電容，電源源頭搭配 10 μF+1 μF+0.1 μF 組合電容；模擬輸入需差分驅動，高頻場景建議添加匹配電阻與濾波電路；LVDS 輸出 traces 需等長布線，減少信號 skew。
2. 布局規范 ：模擬輸入與數字輸出分區域布線，避免平行走線；時鐘信號與模擬輸入垂直布局，降低耦合干擾；熱焊盤需焊接至地平面，優化散熱性能。
