在IGBT為主流的時代，提到抗短路能力，就是有或者沒有。如果器件具備抗短路能力，那就是比較能抗，一般不容易引起失效。但是SiC-MOS給人的感覺就是不那么皮實，魯棒性并沒那么讓人放心。

基本介紹

在逆變器應用中，短路是需要考慮和應對的一種工況，要求電力電子系統在短路情況下不發生失效損壞。無論是家用電動汽車中的逆變器還是通用變頻器，都有可能在運行中的意外、機械系統故障，維護、修理過程中的人為操作失誤等引起系統發生短路故障。因此要求功率半導體器件能扛得住短路工況。

傳統的IGBT，一般抗短路能力較強，IGBT無論是模塊還是單管，在規格書中標注5-10us的抗短路能力都是比較常見的。這么標注對于廠家而言也是包含了很大的裕量。對于驅動而言，這有足夠的時間來設計退飽和保護。比如10us抗短路能力的管子，完全可以3us的響應時間，以及3us的軟關斷時間。容錯空間很大，因此我們對IGBT的抗短路能力是比較放心的。

當然IGBT的抗短路能力也不是無限的，它會對器件造成非常大的應力，并導致一些損傷。項羽力大能抗鼎，天天舉著那玩意他肯定倒下了。短路本質上是一種故障狀態，既然是故障狀態肯定不能是無限次發生的。比如英飛凌在規格書中會標注允許發生短路的次數。

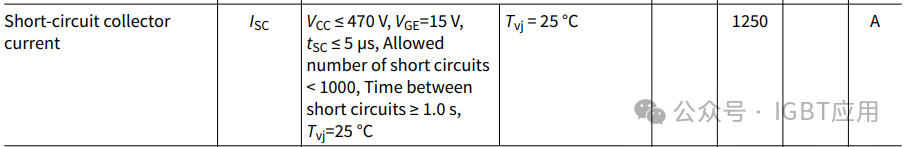

IGBT實際的短路能力要遠超這個數值的，大家都懂的，英飛凌規格書往往都是很保守的。比如覺大多是的英飛凌的規格書上關于短路能力的標注都是寫短路電流而不是短路時間。像安森美的規格書的標法就比較直接。

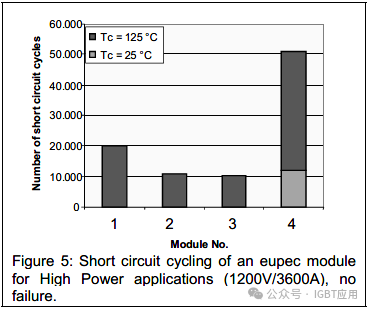

英飛凌在其公眾號中提到，早期做過的一個實驗，4個1200V3600A的基于IGBT3技術的IGBT模塊做的短路測試，短路脈沖10us，1/3Hz的頻率下，4個模塊的短路次數均超過10000次。

筆者在前司的時候評估系統短路能力可靠與否也是會讓模塊短路個10000次，以評估短路能力是否可靠。

SiC-MOS與IGBT抗短路能力對比

這邊我們再來對比看看SiC-MOS的抗短路能力。SiC-MOS的抗短路能力比IGBT要弱得多。短路的失效本質上是熱，即能量的時間積累。短路能量低，器件體積大，耐高溫，都是增強短路能力的辦法。同樣1200V，額定電流100A左右的SiC-MOS的面積在20mm左右；而IGBT的面積會到達100mm左右。不考慮厚度的情況下，IGBT的體積比SiC-MOS大了5倍。同時，SiC-MOS的短路飽和電流也比較高，往往能達到額定電流的10倍，而IGBT一般在4倍左右。

因此在相同電路工況下，SiC-MOS的短路功率能達到IGBT的2倍以上，但是體積僅僅只有IGBT的1/5。因此簡單算一下，單位體積下的SiC-MOS的功率密度是IGBT的10倍以上。

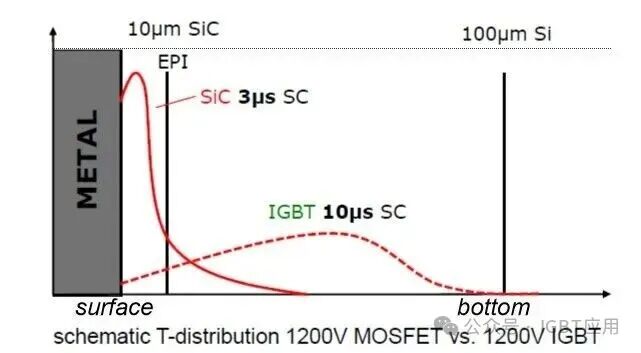

這是簡單計算，實際情況比這個還要惡劣，SiC-MOS短路時刻溫度分布比IGBT要集中。主要是SiC-MOS的漂移區更薄，發熱分布更加集中，如下圖所示。

所以SiC-MOS在短路時刻的功率密度一定會超過IGBT十倍以上，所以SiC-MO可耐受的短路時間短那是自然規律。如果IGBT可以可靠的耐受10us的短路時間，SiC-MOS相對可能只有1us不到。

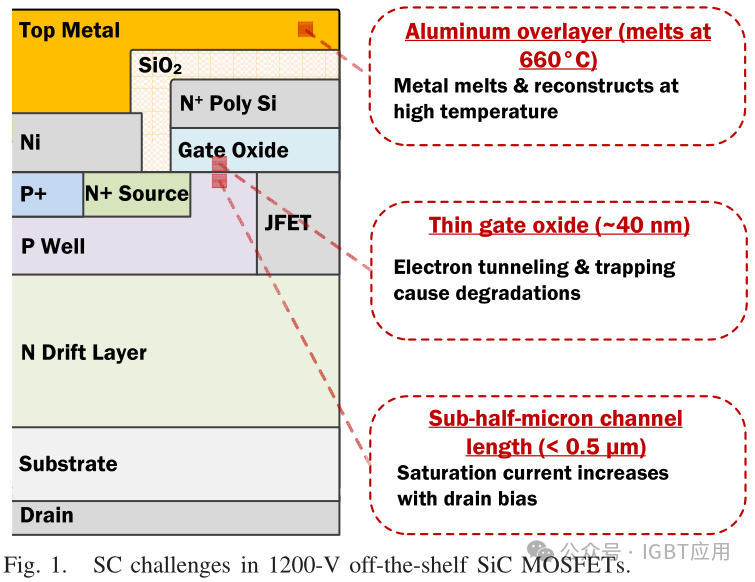

IGBT短路時候，芯片內部最高溫度可以接近400℃的本征失效臨界溫度。SiC-MOS則可以更高可以堅持到600℃。然而這時瓶頸不是芯片內部溫度而是外部綁定與連接部的溫度限制了，這時芯片表面溫度會超過175℃。當芯片表面溫度過高的時候，會引起表面金屬鋁層的重建，并導致性能退化以至于失效。這也是IGBT短路失效的主要原因。即多次短路后，鋁金屬層重建導致的退化甚至綁定線脫落。對于SiC-MOS而言，由于溫度更高，即使1us的短路時間，其短路工況對表面金屬層的破壞要比IGBT嚴重，10000次的安全短路可能是難以企及的。再考慮到模塊中多芯片并聯的不一致性，更加難以實現。對于逆變器而言，SiC-MOS功率半導體模塊可靠可重復的短路能力可能是短期內難以企及的。這就好像一個200斤的肌肉大漢，你踹他一腳，他也就打個踉蹌。你感覺連續踹個十腳八腳也不會有啥事。但是一個100斤的奶油小生，你踹他一腳，他半天才起來，你敢給他來個連環腿嗎？

除此之外，SiC-MOS還有短路工況下的一些其他的問題，包括大電流工作時，電子隧穿加劇導致閾值電壓漂移，引起柵極氧化層退化的問題。

還有一個問題筆者認為可能是一個問題，就是雙極退化的問題。

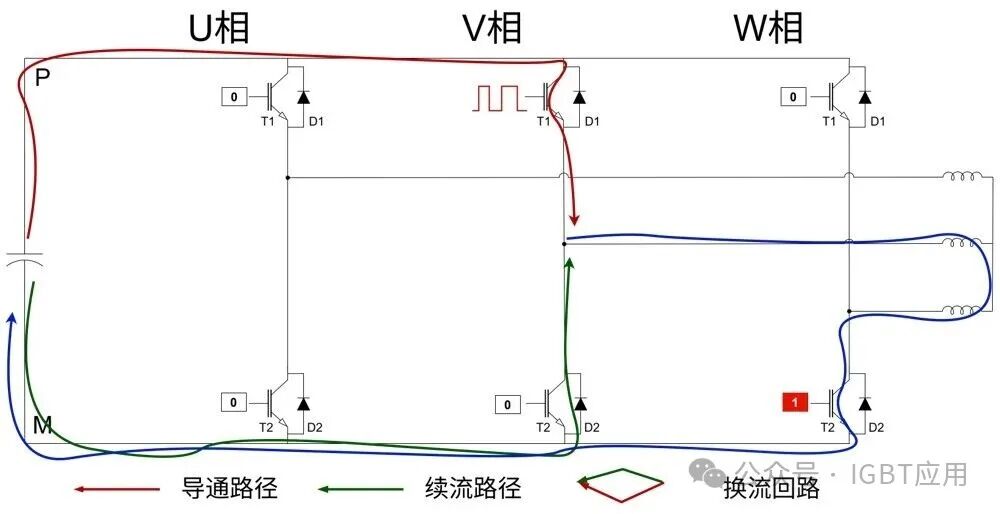

相間短路時逆變器最常見的短路工況，當半橋結構的SiC-MOS發生相間短路的時候，電流一般會非常高，即使SiC-MOS能可靠的關斷短路電流，對管的SiC-MOS一般處于關閉狀態。這時候，就會有一個非常大的電流流過對管的體二極管。如下圖所示，當V相上橋與W相下橋發生相間短路，并且V相上橋關斷之后，V相下橋會續流，這時候，V相下橋的體二極管可能會流過額定電力10倍的電流。由于此時V相下橋是關閉狀態，因此這個電流是流過體二極管的。由于上橋進行了短路關斷，這個時候，系統會封閉PWM波，因此下橋的這個電流會一直從體二極管中流過直到自然換流結束。這個電流無論是大小，還是時間，對于雙極退化而言是很嚴酷的，不過目前還沒有看到對這個問題的研究。

總結

總結一下，SiC-MOS在逆變器應用中，短期內還是無法達到像IGBT那樣的短路魯棒性的，而且還會有在IGBT中沒有的新的問題。這些問題的根源都是SiC-MOS在短路時刻的飽和電流太大了。帶來了熱的問題，柵極氧化層的退化的問題，以及可能的體二極管雙極退化的問題。如果能把退飽和電流降下來呢，這些問題或許都將迎刃而解。
