DAC53608和DAC43608 （DACx3608） 分別是低功耗、8通道、電壓輸出、10位或8位數模轉換器（DAC）。DACx3608 在 1.8 V 至 5.5 V 的寬電源范圍內采用單調設計。DACx3608 使用外部基準電壓源，可提供 1.8 V 至 5.5 V 的滿量程輸出電壓范圍，同時每個通道消耗 0.1 mA 靜態電流。DACx3608 還包括每通道、用戶可編程、掉電寄存器。這些寄存器有助于DAC輸出緩沖器在斷電至10K狀態下啟動，并保持該狀態，直到向這些輸出緩沖器發出上電命令。
*附件：dac53608.pdf

低靜態電流、寬電源范圍和每通道掉電選項使 DACx3608 成為低功耗、電池供電系統的理想選擇。

設備通過 I 進行通信^2^C^TM的^接口。這些設備支持 I^2^C^TM的^標準模式 （100 kbps）、快速模式 （400 kbps） 和 Fast+ 模式 （1 Mbps）。這些器件還具有負載 DAC （LDAC） 引腳，允許同時更新 DAC。

DACx3608 采用小型 3 mm × 3 mm 16 引腳 WQFN 封裝。這些器件在–40°C至+125°C的擴展工業溫度范圍內完全額定。

特性

• ±1-LSB INL 和 DNL
• 工作范圍廣
  • 電源：1.8 V 至 5.5 V
  • 溫度范圍：–40°C 至 125°C
• 我^2^C^TM的^串行接口
  • 標準、快速和快速+模式
  • 2.4V，VIH 帶 V DD = 5.5 伏
• LDAC用于同步輸出更新的引腳
• 極低功耗：1.8 V 時為 0.1 mA/通道
• 低功耗啟動模式：輸出斷電至 10K 狀態
• 小包裝
  • 16 引腳 WQFN（3 mm × 3 mm）

參數

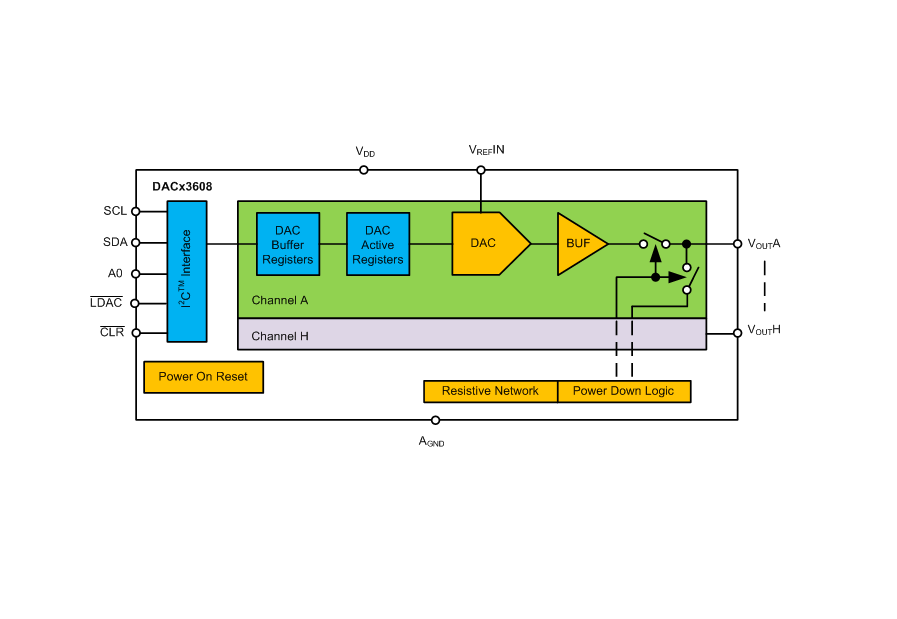

方框圖

DACx3608 系列（含 10 位 DAC53608 與 8 位 DAC43608）是德州儀器推出的 8 通道緩沖電壓輸出數模轉換器（DAC），核心優勢為低功耗、小尺寸及多通道同步控制，適用于可編程電源、顯示偏置、LED 驅動等場景。

一、核心產品特性與參數

1. 分辨率與精度

• DAC53608 為 10 位分辨率，DAC43608 為 8 位分辨率，兩者均保證單調性，積分非線性誤差（INL）與微分非線性誤差（DNL）均為 ±1 LSB，精度表現穩定。
• 偏移漂移低至 ±0.0003% FSR/°C，增益漂移 ±0.0004% FSR/°C，全溫范圍（-40°C~+125°C）內性能穩定。

2. 電源與功耗

• 供電電壓范圍 1.8 V5.5 V，支持外部參考電壓（1.8 VVDD），單通道靜態電流僅 0.1 mA（1.8 V 時），全通道掉電電流低至 50 μA，功耗優勢顯著。
• 輸出電壓范圍 0 V~VDD，滿量程輸出可通過參考電壓靈活配置，驅動能力達 ±20 mA（5.5 V 時），支持源極與灌極電流輸出。

3. 接口與控制

• 采用 I2C 串行接口，支持標準模式（100 kbps）、快速模式（400 kbps）及快速 + 模式（1 Mbps），通過 A0 引腳實現 4 種地址配置，支持廣播尋址同步多器件。
• 配備 LDAC 引腳實現 8 通道同步輸出更新，CLR 引腳可異步將輸出清零至零碼，操作便捷。

4. 環境與封裝

• 工作溫度范圍 -40°C +125°C，存儲溫度 -65°C +150°C，抗靜電性能（HBM ±1000 V，CDM ±500 V），適應嚴苛環境。
• 采用 3 mm×3 mm 16 引腳 WQFN 封裝，帶散熱焊盤，兼顧小型化與散熱需求，適合空間受限場景。

二、關鍵功能與控制

1. 工作模式與輸出特性

• 支持正常模式與掉電模式，掉電時輸出緩沖器通過 10 kΩ 電阻接地，可通過寄存器獨立控制每通道電源狀態。
• 輸出緩沖器支持軌到軌輸出，直流輸出阻抗 0.25 Ω，負載調節 0.1 mV/mA，帶載能力強，適合驅動多種負載。
• 動態性能優異：建立時間 10 μs，壓擺率 0.6 V/μs，輸出噪聲密度 0.2 nV/√Hz（1 kHz 時）， glitch 脈沖 10 nV?s，信號完整性佳。

2. 寄存器與編程

• 無復雜配置，核心寄存器包括設備配置寄存器（DEVICE_CONFIG）、狀態觸發寄存器（STATUS/TRIGGER）、廣播數據寄存器（BRDCAST）及 8 個通道數據寄存器（DACn_DATA）。
• 支持軟件復位與廣播寫入，可通過 I2C 接口快速更新通道數據，或同步配置多通道輸出電壓。

三、典型應用場景

1. 核心應用

• 可編程電源與窗口比較器：用于電源電壓監控、閾值可編程的過壓 / 欠壓檢測。
• 顯示與光學設備：LCD 面板 VCOM 偏置、多功能打印機激光驅動、數碼相機自動對焦鏡頭控制。
• 工業與消費電子：ATM 機、條碼閱讀器、網絡攝像頭的精準電壓控制，LED 恒流驅動。

2. 典型應用電路

• LED 偏置電路 ：通過 DAC 輸出電壓控制 MOSFET 柵極，配合采樣電阻實現 0~20 mA 可編程恒流驅動，適配打印機、投影儀等設備的 LED 亮度調節。
• 可編程窗口比較器 ：?jiǎn)瓮ǖ?DAC 輸出可配置高低雙閾值，通過電阻分壓網絡監測電源總線，實現 ±10% 電壓波動觸發報警。

四、設計與使用建議

1. 電源與布局

• 電源引腳就近放置 0.1 μF 陶瓷去耦電容，模擬地與數字地共面連接，減少干擾。
• 參考電壓引腳建議添加 0.1 μF 旁路電容，若使用外部參考，需保證參考源低噪聲（≤3 μVrms）。

2. 接口與同步

• I2C 總線需外接上拉電阻（推薦 4.7 kΩ~10 kΩ），長距離傳輸時建議降低通信速率，避免信號失真。
• 多通道同步更新時，確保 LDAC 引腳信號同步觸發，廣播模式下可實現多片 DAC 同時更新輸出。
