交流直驅LED驅動芯片的工作原理基于將交流電源直接轉換為恒流源驅動LED發光的技術。其核心功能是將市電（100-220V AC）轉換為穩定的電流，確保LED在安全電流下工作，同時提升系統效率至90%以上。

交流直驅技術通過內置的PWM控制模塊實現電流調節。芯片內部集成反饋電阻和檢測電路，實時監測LED的電壓與電流變化，并根據反饋信號動態調整占空比，從而維持輸出電流恒定。與傳統DC驅動方案相比，該技術省略了變壓器和整流模塊，直接將交流電轉換為恒流驅動LED。

技術優勢：

高效率?：系統效率可達90%以上，相比傳統DC驅動方案減少15%-30%的電力損耗。

簡化設計?：無需變壓器和直流轉換模塊，適用于空間有限的燈具設計。

穩定性?：通過溫度補償和過流保護，避免因電壓波動導致亮度不均或芯片損壞。

交流直驅LED驅動芯片-WD35-S28A

工采網代理的LED驅動芯片 - WD35-S28A是一款具有內部2通道和外部2通道的交流直接LED驅動IC。它能夠通過整流后的交流電壓驅動多個串聯的LED。由于需要的外部元件較少，這將大大方便設計。

WD35-S28A具有更高的LED電流驅動能力，且電流可通過外部電阻調節。WD35-S28A將幫助工程師在LED照明領域生產出高效能、設計高效、成本效益高的優質產品。

WD35-S28A是一款（2+2）Ch LED照明驅動器IC，通過內部兩個通道的高壓FET和外部兩個通道的外部高壓MOSFET驅動器來控制LED照明系統的亮度。恒定的LED電流調節值可以通過四個外部電阻器來控制。

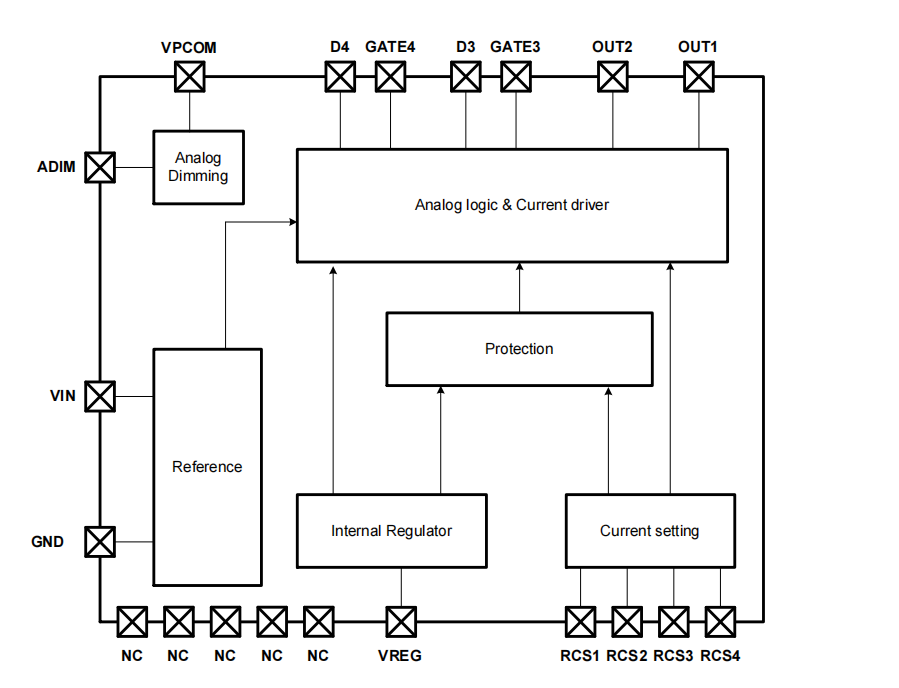

結構圖：

結構圖

WD35-S28A的結溫不應超過較大限制，當硅溫高于160°C時，LED熄滅，當硅溫低于溫度遲滯時，WD35-S28A重新啟動工作。

模擬調光功能WD35-S28A支持模擬調光。為正確使用該功能，需將電阻網絡連接至外部模擬調光信號ADIM和GND之間。具體應用電路請參考典型示例。當ADIM值低于0.436V時，所有LED均會熄滅，且系統具有40mV的滯后特性。

WD35-S28A芯片能根據交流輸入電壓自動調節LED電流，確保總功耗恒定。VPCOM引腳用于檢測交流輸入電壓。

LED驅動芯片 - WD35-S28A的特性：

LED直接驅動器來自交流線路

寬輸入范圍：AC 90~305V

具有內部2個通道和外部2個通道的恒流驅動

可調通道驅動電流

與模擬調光兼容

功率因數高> 0.9

總諧波失真降低< 15%

過溫保護

EMI安全運行

熱增強型QFN 20針

韓國Wellang在LED驅動器領域深耕多年，是該領域的佼佼者，想了解更多LED驅動芯片技術應用，請登錄工采網進行咨詢。
