TE Connectivity RP40 lite 無線附件 全向天線提供高性能連接，適用于 現行以及新興的4G和5G頻率。這些天線 支持全球所有主要5G和4G/LTE頻段，頻率范圍為617MHz至6000MHz。 天線采用4x4 MIMO技術，可提供增強的數據速率和帶寬以及極其出色的藍牙 性能。這些RP40 lite天線有4或5端口型號可供選擇，第五個端口是可 用于GNSS覆蓋的可選 端口。這些全向天線適用于全球蜂窩網絡以及任何網絡運營商。典型應用包括一次連接、固定無線接入（FWA）、故障轉移支持、 物聯網設備連接和專用網絡。

數據手冊；*附件：TE Connectivity RP40 lite無線接入全向天線數據手冊.pdf

特性

• 全球LTE和5G覆蓋（617MHz至6000MHz）
• 所有頻段一致的全向模式，提供穩定接收
• 廣泛的機械和環境測試，包括 UV、可燃性、濕度、沖擊、振動和撞擊
• 集成5米（16英尺）電纜，便于安裝
• 隨附所有支架和安裝硬件
• 包括所有必要的安裝硬件
  • 臺/桌安裝
  • 直接壁裝式
  • 偏置壁裝式
  • 桿安裝

機械圖

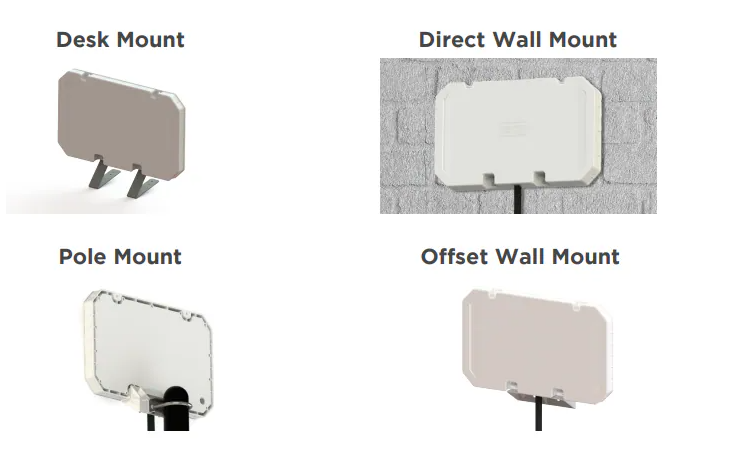

安裝選項

?TE Connectivity RP40 lite 5G/4G全向天線技術解析與應用指南?

?一、產品核心特性概覽?

TE Connectivity推出的RP40 lite（型號L000306-XX）是一款面向5G與4G/LTE網絡的?4x4 MIMO全向天線?，其設計融合了高性能與模塊化靈活性，主要特點包括：

1. ?全球頻段覆蓋?
   支持?617-6000MHz?蜂窩頻段及GNSS導航頻段（1561-1602MHz），兼容全球主流5G/4G運營商網絡，包括：
   • ?Sub-6GHz 5G頻段?：N41/N77/N78等
   • ?低頻LTE頻段?：B5/B8/B20等
   • ?高頻段?：B1/B3/B7等
2. ?4x4 MIMO技術?
   通過四端口獨立極化設計，實現多鏈路并行傳輸，顯著提升數據吞吐量與網絡穩定性。
3. ?全向輻射模式?
   在水平面實現360°均勻覆蓋，避免信號盲區，適用于復雜室內外環境。

?二、關鍵電氣參數解析?

? 1. 電壓駐波比（VSWR） ?

• 全頻段VSWR≤2.20，體現優異阻抗匹配特性，降低信號反射損耗。

?2. 端口隔離度?

• 低頻段（617-960MHz）：≥15.2dB
• 中高頻段（1427-6000MHz）：≥10dB
  確保MIMO通道間干擾最小化。

?3. 峰值增益與效率?

?4. GNSS模塊性能?

• ?LNA增益?：28±3dB
• ?噪聲系數?：≤2.87dB
• ?極化方式?：右旋圓極化（RHCP）
• ?帶外抑制?：≥70dBc（有效抑制鄰頻干擾）

?三、機械與環境適應性設計?

1. ?緊湊結構?
   尺寸380×230×30mm，重量1.3-1.5kg，適配多種安裝場景。
2. ?環境認證?
   • ?防護等級?：IP66（防塵防強噴水）
   • ?溫度范圍?：-40℃至+85℃
   • ?抗腐蝕?：通過鹽霧測試（MIL-STD-810G）
   • ?抗紫外線?：外殼滿足UV耐受標準
3. ?集成線纜?
   標配5米LMR195等效同軸電纜，減少現場布線復雜度。

?四、典型應用場景?

1. ? 固定無線接入（FWA） ?
   為家庭/企業提供主用或備用寬帶連接，替代傳統光纖部署。
2. ?遠程物聯網節點?
   適用于農業監測、智能電表等低功耗廣域網絡設備。
3. ?臨時網絡覆蓋?
   建筑工地、應急通信車等場景的快速部署。
4. ?農村及偏遠地區?
   利用全向特性彌補基站覆蓋不足。

?五、安裝配置指南?

?1. 型號選擇?

?2. 安裝方式?

• ?桌面放置?：內置防滑墊
• ?壁掛安裝?：配備墻mount套件
• ?立柱安裝?：適配φ25-50mm管徑
• ?偏移安裝?：特殊角度調整支架

?六、輻射模式性能驗證?

數據手冊提供了13個典型頻點的方向圖數據（例如633MHz/3500MHz/6000MHz），顯示：

• ?水平面圓度誤差?＜±2dB
• ?垂直面波束寬度?≥60°
• ?交叉極化鑒別率?＞15dB

?七、供應鏈與合規性?

• ?包裝規格?：
  • 空運托盤：72單元/托盤（163.2kg）
  • 海運托盤：96單元/托盤（276kg）
• ?認證標識?：RoHS/CE/UKCA/RED合規
  劍指全球市場準入需求。
