在汽車電子的世界里，UDS診斷協議如同一把神奇的鑰匙，為工程師和維修人員打開了通往車輛“心臟”的大門。今天，就讓我們一起揭開UDS診斷的神秘面紗，探索其在汽車電子行業中的重要角色。

?UDS診斷

UDS診斷，即統一診斷服務（Unified Diagnostic Services），是汽車電子領域的一個核心標準協議。它為汽車制造商提供了一個強大的工具，用于對電子控制單元（ECU）進行診斷、安全訪問、收發控制以及軟件刷寫。這些ECU控制著車輛的各種關鍵功能，如電控燃油噴射系統、防抱死制動系統等。

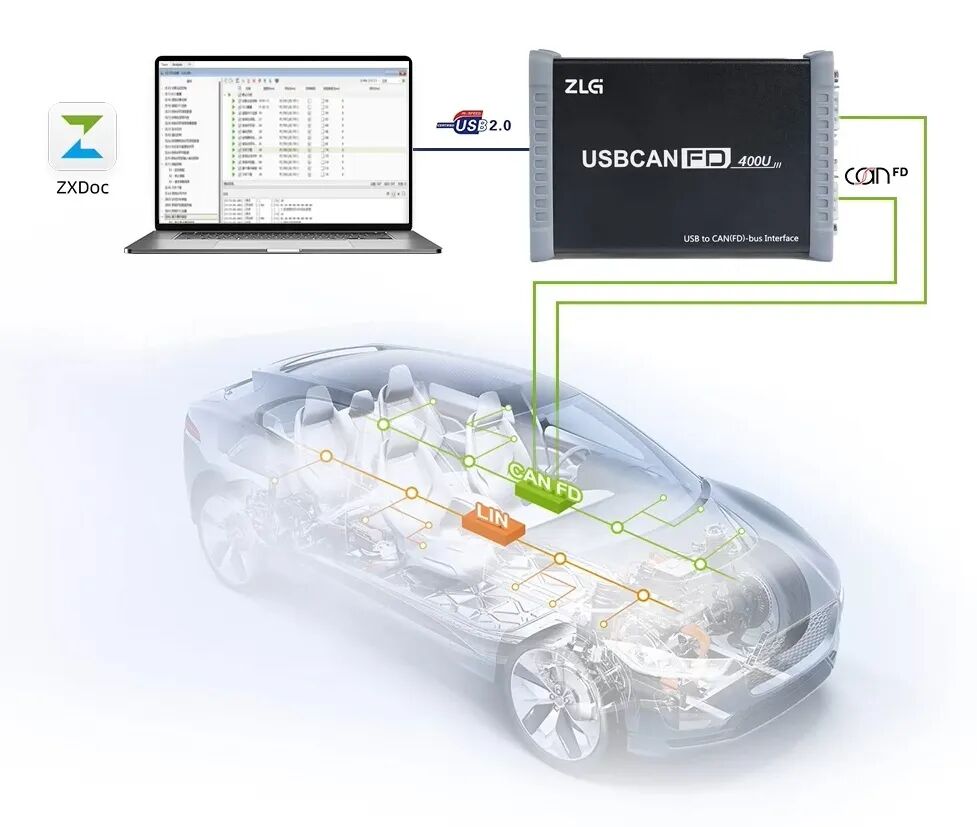

在汽車診斷協議出現之前，修車主要依賴維修師傅的經驗。而診斷協議的出現，使得故障信息能夠被保存在ECU的內存中。維修師傅可以通過通信總線讀取這些信息，從而更準確地診斷問題。車輛的診斷過程需要兩個主要端點：Tester端（例如CAN FD接口卡）和ECU端。它們通過一問一答的形式進行交互。UDS診斷由兩個主要部分組成：

1. ISO 14229：應用層

ISO 14229主要負責應用層。它定義了如何控制ECU禁止收發數據、如何使ECU進入編程模式，以及如何定義ECU固件的擦除和刷新等操作。

2. ISO 15765：傳輸層

ISO 15765主要負責傳輸層。它定義了如何將UDS的請求和應答打包到CAN（FD）幀中，并控制數據傳輸?shù)乃俣龋骺兀?br /> ?UDS的基本概念

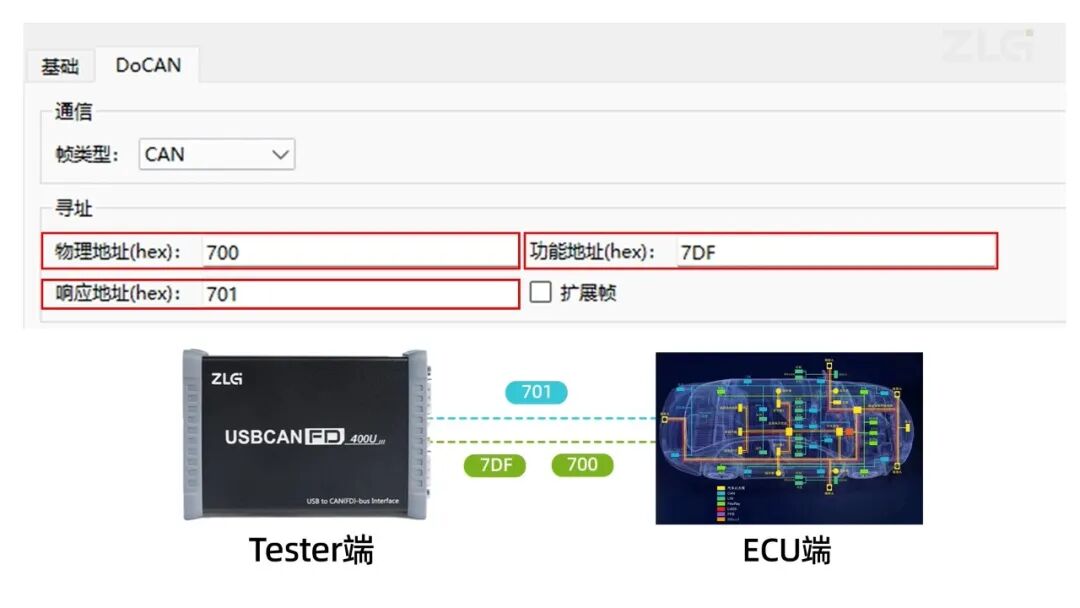

1. UDS地址

• 物理地址：這是CAN卡用于訪問特定ECU的CAN ID。
• 功能地址：CAN卡通過組播請求發送消息，目標是所有具有相同“功能地址”的ECU節點。
• 響應地址：ECU指定用于響應某個CAN卡的CAN ID。

2. 請求與響應

2.1 診斷請求（Request）

ISO 14229協議定義了26個標準服務請求SID（Service Identifier）。此外，還定義了Sub-Function來補充SID的意圖，即子服務，以及可攜帶的參數信息（Parameter）。請求的格式為：SID + Sub-ID（可選）+ Parameter（可選）。

2.2 診斷響應（Response）

當ECU收到請求后，它可能會返回積極響應或消極響應。

• 積極響應：在請求的SID上加0x40表示積極響應。
• 消極響應：ECU回復7F + SID + 消極參數，表示消極響應。

2.3 響應超時

如果CAN FD接口卡發出某個SID請求，在超時時間P2（單位為毫秒）內沒有收到匹配響應地址且響應此SID的報文，則認為發生了響應超時。

3. 傳輸出錯

如果底層鏈路是通的，則要看報文交互情況而定；如果底層鏈路都不通，就要仔細檢查鏈路層。
?總結

通過今天的內容，我們對UDS診斷的應用層協議有了更清晰的認識。UDS診斷不僅提高了汽車維修的效率和準確性，還為汽車制造商提供了一個強大的工具，用于控制和管理車輛的ECU。在下一期節目中，我們將繼續深入探討基于ISO 15765的UDS傳輸協議。敬請期待！
