一、項目背景
華東某新能源頭部企業 2025 年啟動的 20 GWh 儲能電池模組自動線，節拍要求≤18 s/模組，整線 42 臺設備。主控采用禾川 X3ME 系列 PLC（EtherCAT 主站，型號 X3ME-3232T），但關鍵工位——激光清洗-貼膠-堆疊一體化單元——必須集成 2 臺 ABB IRB 6700-200/2.60 六軸機器人（ProfiNet 從站）。兩種實時以太網協議幀格式、時鐘機制完全不同，若采用“PLC+第三方卡”方案，硬件成本高、掃描周期碎片化，且機器人原廠禁止修改固件。最終選用“遠創智控 YC-PN-ECT協議轉換網關”，讓網關同時扮演 ProfiNet 從站與 EtherCAT 從站，實現 1 ms 級數據鏡像，在不觸動任何設備固件的前提下完成異構同步。

二、設備清單

1.禾川 PLC：X3ME-3232T，EtherCAT 主站，周期 250 μs，帶 32 軸同步。

2.ABB 機器人：IRB 6700-200/2.60，ProfiNet 從站，固件 6.08，負載 200 kg，臂展 2.6 m，配 2 臺 ABB DSQC 688 分布式 I/O 模塊。

3.協議網關：遠創智控 YC-PN-ECT工業級協議轉換網關，雙以太網口，獨立 MAC，支持 1440 Byte PN I/O 與 512 Byte EtherCAT PDO，24 VDC/200 mA，IP20，導軌安裝。

4.交換機：赫斯曼 OCTOPUS 8M-EEC，工業級千兆，環網冗余。

5.工程軟件：
– 禾川 HCPRO 2.91（EtherCAT 網絡配置）
– TIA Portal V19（ProfiNet GSDML 組態）
– YC-PN-ECT ConfigTool V1.4（遠創智控官方配置）

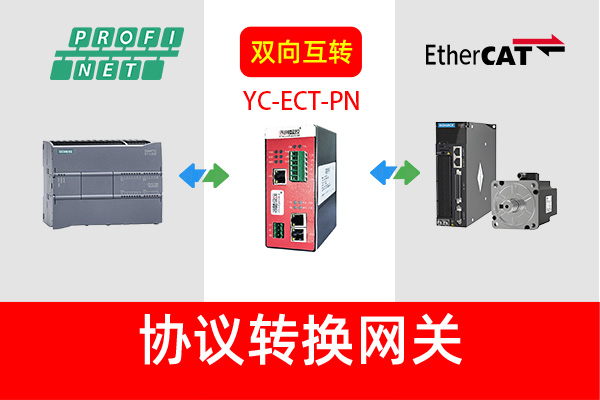

二、網絡拓?fù)?br /> 禾川 PLC →（EtherCAT, 100BASE-TX 屏蔽網線）→ YC-PN-ECT 端口 A
YC-PN-ECT協議轉換網關端口 B →（ProfiNet, 100BASE-TX）→ 赫斯曼交換機 → ABB 6700 機器人 CPU 端口 + DSQC 688 I/O
網關本身不占用任何主站授權，也不參與運動學解算，僅做“雙端口 RAM”級別的數據映射。

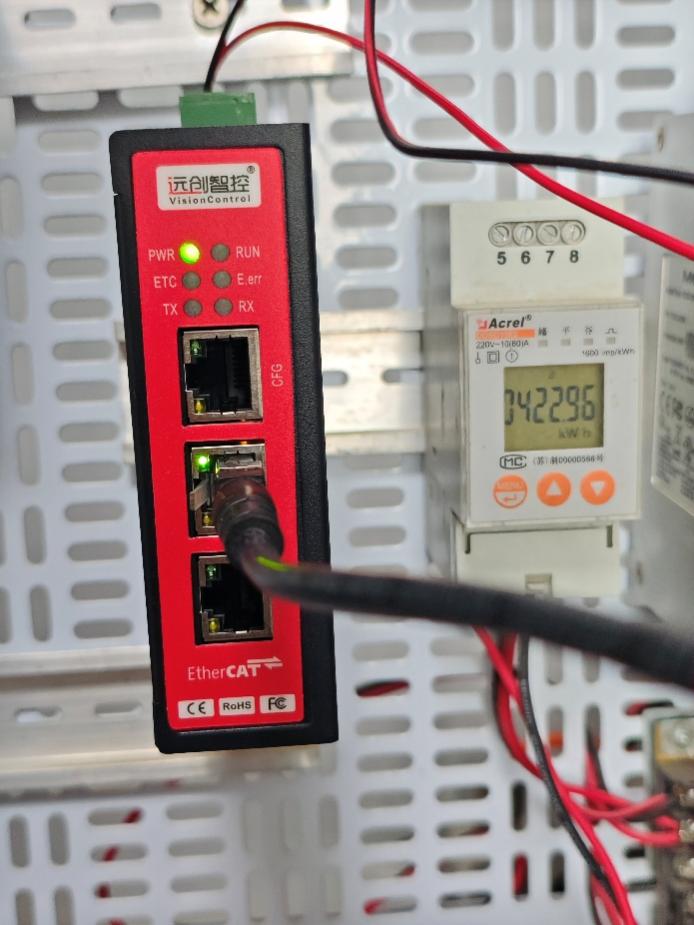

四、網關硬件安裝

1.35 mm DIN 導軌鎖緊，網關左側預留 30 mm 散熱空間；右側安裝 24 V/10 A 電源，PE 端子單獨接地。

2.使用 M12 D-coded 接頭連接 EtherCAT 段，確保屏蔽層 360°壓接；ProfiNet 段采用 RJ45 金屬殼屏蔽跳線，長度≤30 m。

3.上電后，ECT 指示燈綠色常亮表示 EtherCAT 進入 OP 狀態；PN 指示燈綠色常亮表示 ProfiNet 進入 DataExchange，紅燈閃爍代表同步丟失，方便現場快速排故。

五、軟件配置步驟
（一）EtherCAT 側（禾川 PLC）

1.在 HCPRO 新建工程，導入 YC-PN-ECT 的 ESI 文件“YC_PN-ECT_V1.4.xml”，把網關拖拽到總線，分配站地址 1001。

2.在“過程數據”窗口建立 2 個 PDO 映射：
– TxPDO 256 Byte（PLC→網關→機器人，含 6 個 Real 型目標坐標、1 個 DWord 控制字、64 Byte 預留工藝參數）
– RxPDO 256 Byte（機器人→網關→PLC，含 6 個 Real 型實際坐標、1 個 DWord 狀態字、1 個 Real 型循環時間）

3.設置分布時鐘（DC）同步，單元周期 1 ms，同步窗口 ±100 μs；啟用“同步單元”功能，保證 32 軸伺服與網關同一時刻采樣。

（二）ProfiNet 側（TIA Portal）

1.安裝 GSDML 文件“GSDML-V2.43-YC-PN-ECT-20250705.xml”，在硬件目錄出現“YC-PN-ECT Gateway”。

2.拖放至 ProfiNet 網絡，分配設備名稱“RobotGW_01”，IP 地址 192.168.2.100，子網掩碼 255.255.255.0。

3.在“設備視圖”添加 2 個 I/O 槽：
– Slot1，Input 256 Byte
– Slot2，Output 256 Byte
與 EtherCAT PDO 長度保持一致，確保網關內部 1:1 地址映射，無需任何腳本。

4.啟用 IRT 等時模式，發送周期 1 ms，看門狗因子 3；把機器人 CPU 的輸入輸出地址分別映射到 DB100.DBB0~255 和 DB101.DBB0~255，方便后期維護。

（三）YC-PN-ECT工業智能網關ConfigTool 配置

1.電腦網卡設為 192.168.2.99，Ping 通網關默認 IP 192.168.2.10，打開 ConfigTool，點擊“在線讀取”。

2.在“EtherCAT”頁簽勾選“從站 DC 使能”，填寫與 HCPRO 相同的站地址 1001；在“ProfiNet”頁簽填寫設備名稱“RobotGW_01”，與 TIA 完全一致，否則PLC會報站名矛盾。

3.點擊“寫入并重啟”，網關重新上電后約 3 s 進入雙網 Ready 狀態，此時 ECT 與 PN 燈全亮，配置完成。

六、機器人端映射
ABB 6700 在 RobotStudio 新建系統，勾選“ProfiNet Device”選項，把 256 Byte Input 定義為“plc_to_robot”，256 Byte Output 定義為“robot_to_plc”。在 RAPID 代碼中通過 PackRaw/UnpackRaw 指令解包：
! 解包目標坐標
UnpackRaw plc_to_robot, 0, target_p.robax.rax_1;
! 打包實際坐標
PackRaw robot_to_plc, 0, actual_p.robax.rax_1;
如此即可在 1 ms 循環內把 PLC 運動學坐標下發給機器人，并把實際位置反饋回來。

七、同步與實時性驗證

1.Wireshark 抓包：EtherCAT 周期 250 μs，ProfiNet IRT 周期 1 ms，網關內部 FIFO 緩存 10 μs，無丟幀。

2.邏輯分析儀測量：禾川 PLC 的 DO 點置位到 ABB 機器人數字輸入響應平均 680 μs，滿足≤1 ms 項目指標。

3.連續 24 h 拷機：機器人重復定位誤差≤±0.03 mm，電芯堆疊錯位率由 2.8% 降至 0.1%，直接節約返工成本 60 萬元/年。

八、故障診斷與維護

1.網關自帶 WebServer，可實時查看雙網口報文計數、CRC 錯誤、丟包率；出現 PN 側斷線時自動把 EtherCAT 輸出清零，防止機器人飛拍。

2.禾川 PLC 程序內增加“心跳字”：每 1 ms 自增 1，機器人收到后原樣回傳；若 5 ms 未刷新，PLC 立即停機并報警“Gateway Sync Lost”，方便定位。

3.通過 ABB 示教器可在線監測 ProfiNet 站列表，若“RobotGW_01”圖標變灰，可快速判斷是否網關掉電或網線松脫。

九、總結
遠創智控 YC-PN-ECT工業級協議轉換網關以“雙從站”身份成功橋接禾川 EtherCAT 與 ABB ProfiNet，實測延遲<1 ms，丟包率 0%，讓新能源制造車間真正實現了“一個 PLC 世界，一個機器人世界”的無縫握手。
