雷卯PESD3V3X4UHM是一款3.3V低鉗位電壓的ESD二極管，封裝為DFN1309-6L。PESD3V3X4UHM可以完全替代替代Nexperia安世(PESD3V3X4UHM)。

參數對比列表如下：

列表備注：Vrwm:反向關斷電壓，Vbr :擊穿電壓 ，VCmax@A：最大IPP條件下測的VC, Cj:結電容，F(xiàn)eatures：1CH :單路，Bi:雙向 。

通過以上參數對比，可以了解是可以替代的。

如您正在使用以上安世這款，需要國產替代，可以聯系雷卯銷售人員申請樣品測試。

1

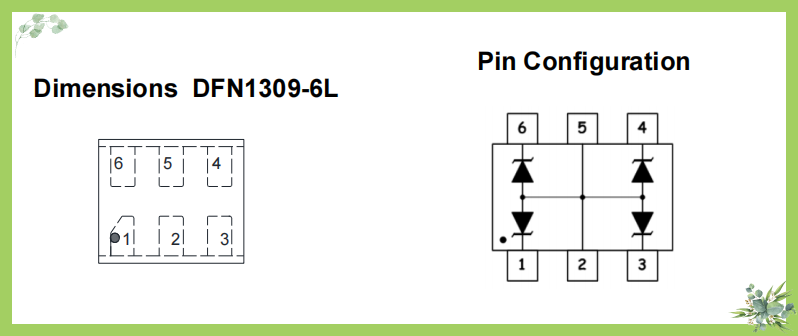

PESD3V3X4UHM 性能特點

4路單向ESD保護二極管

結電容Cj=0.65pF typ

低鉗位電壓，隨IPP 變化，最大為VC(5.6V)

高IPP ( max 14A)，抗浪涌能力強。

超低漏電流

超小封裝（DFN1309-6L）

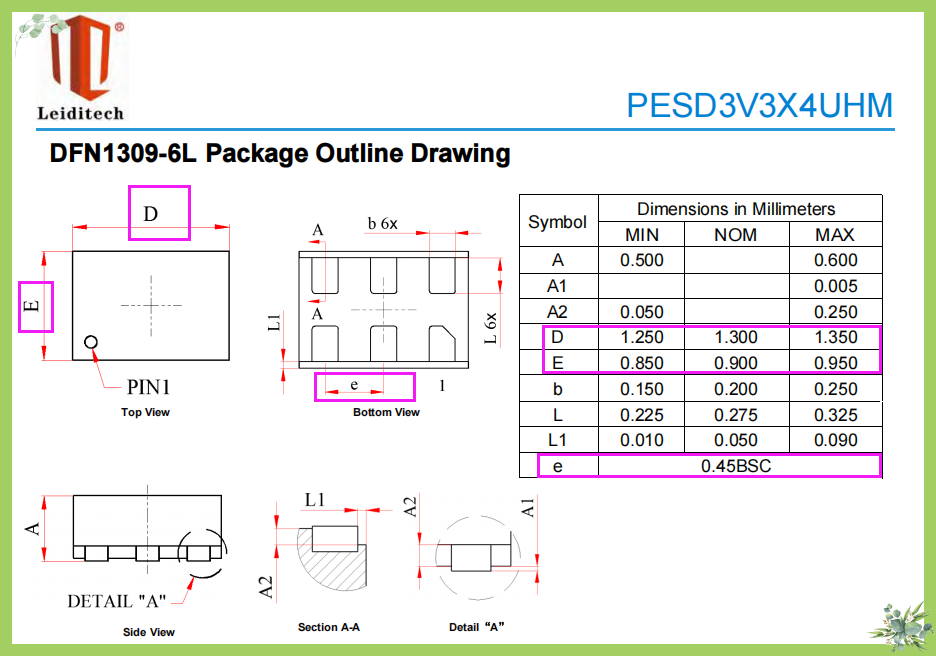

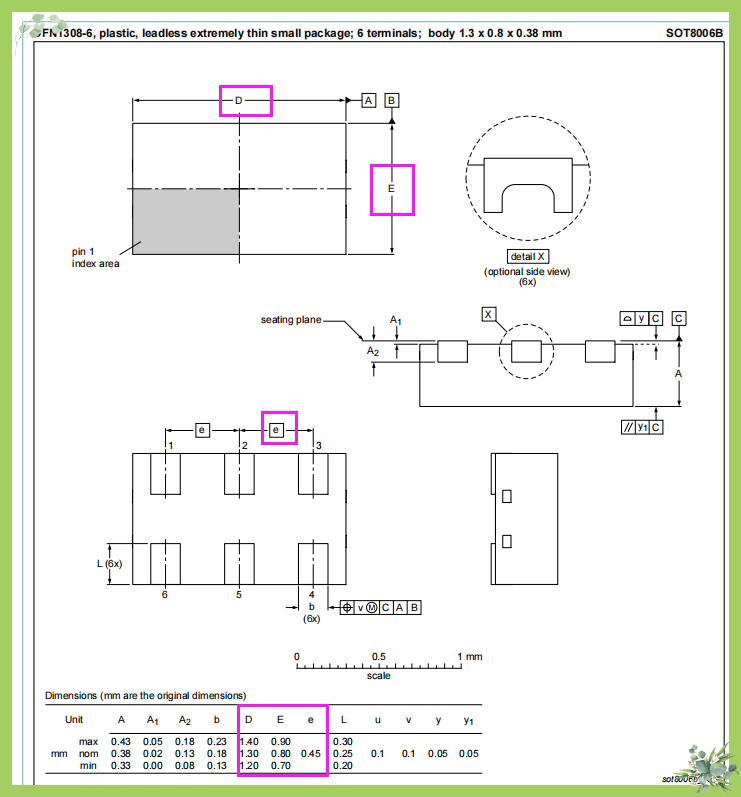

雷卯的封裝是DFN1309-6L, 安世的封裝是DFN1308-6 , 但是這兩個封裝焊盤是兼容的。 下面做圖對比

可以看出管腳間距e都是0.45mm，長寬管腳兼容。

2

PESD3V3X4UHM 應用

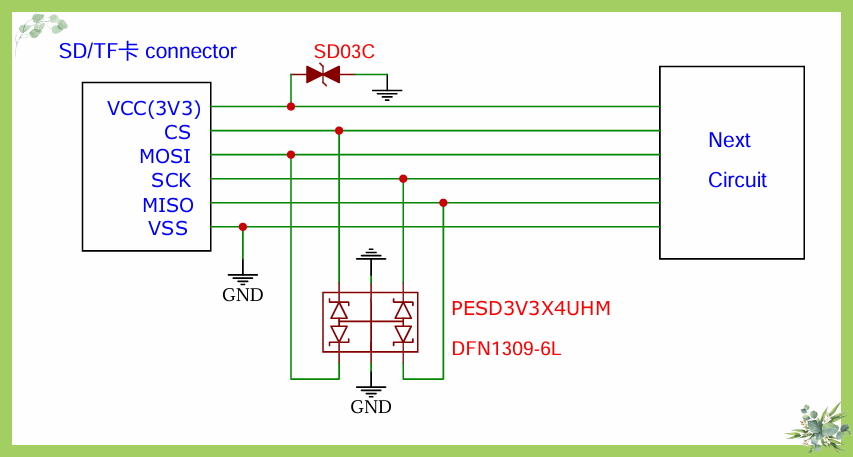

SD卡信號線保護
SIM卡信號線保護

(應用電路)
