DACx0508 是引腳兼容系列，具有 16 位、14 位和 12 位分辨率的低功耗、八通道緩沖電壓輸出、數模轉換器 （DAC）。DACx0508 包括一個 2.5V、5 ppm/°C 內部基準電壓源，在大多數應用中無需外部精密基準電壓源。用戶可選擇的增益配置提供 1.25 V（增益 = 1/2）、2.5 V（增益 = 1）或 5 V（增益 = 2）的滿量程輸出電壓。該器件采用2.7V至5.5V單電源供電，額定單調，提供高線性度±1 LSB INL。
*附件：dac60508.pdf

與DACx0508的通信通過以高達50 MHz的時鐘速率運行的串行接口執行。VIO 引腳支持在 1.7 V 至 5.5 V 范圍內的串行接口工作。DACx0508 靈活的接口支持與各種行業標準微處理器和微控制器一起運行。

DACx0508 集成了一個上電復位電路，用于通電并將 DAC 輸出保持在零量程或中量程，直到將有效代碼寫入器件。該器件在5.5 V時功耗為0.6 mA/通道，適用于電池供電設備。每通道掉電功能將器件電流消耗降低至15 μA。

DACx0508 的特性是工作溫度范圍為 –40°C 至 125°C，采用小型封裝。

特性

• 性能
  • INL：16位分辨率下最大±1 LSB
  • 星期二：FSR 最大值的 ±0.1%
• 集成2.5 V精密內部基準電壓源
  • 初始精度：最大 ±5 mV
  • 低漂移：2 ppm/°C（典型值），DAC80508
• 高驅動能力：20 mA，電源軌電壓為 0.5 V
• 靈活的輸出配置
  • 用戶可選增益：2、1 或 1/2
  • 重置為零音階或中音階
  • 清除輸出功能：DACx0508C
• 工作范圍廣
  • 電源：2.7 V 至 5.5 V
  • 溫度范圍：–40°C 至 125°C
• 50 MHz SPI兼容串行接口
  • 1.7 V 至 5.5 V 工作電壓
  • 菊花鏈作
  • CRC 錯誤檢查
• 低功耗：5.5 V 時為 0.6 mA/通道
• 小包裝：
  • 3 mm × 3 mm，16 引腳 WQFN
  • 2.4 mm x 2.4 mm，16引腳DSBGA

參數

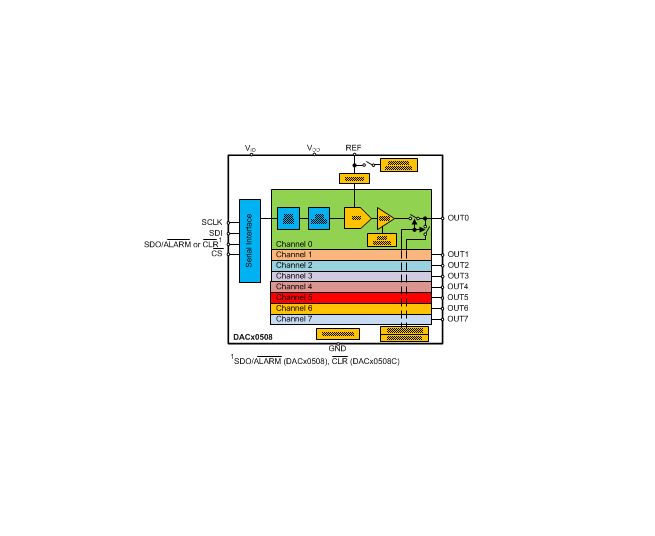

方框圖

DACx0508 系列（DAC80508、DAC70508、DAC60508）是引腳兼容的八通道電壓輸出數模轉換器（DAC），分辨率分別為 16 位、14 位、12 位，集成高精度內部參考電壓，支持靈活增益配置與快速清除功能，適用于對通道密度、線性度和功耗有嚴格要求的工業與通信應用。

核心參數與特性

• 性能規格 ：積分非線性（INL）最大 ±1 LSB，總未調整誤差（TUE）最大 ±0.1% FSR（DAC80508），增益誤差最大 ±0.14% FSR；建立時間典型值 5μs，壓擺率 1.8 V/μs，輸出噪聲密度 74 nV/√Hz（10kHz 時）。
• 供電與功耗 ：模擬供電 2.7V-5.5V，數字 I/O 供電 1.7V-5.5V，每通道工作電流典型值 0.6mA（5.5V 時），掉電電流低至 15μA。
• 參考與增益 ：內置 2.5V 精密參考電壓（DAC80508 典型漂移 2 ppm/°C），支持外部參考輸入；增益可編程為 1/2、1、2，對應滿量程輸出 1.25V、2.5V、5V。
• 接口與控制 ：50MHz SPI 兼容接口，支持菊花鏈級聯和 CRC 錯誤校驗；DACx0508C 型號配備 CLR 引腳，可快速將指定通道復位至零刻度或中刻度。
• 封裝與環境 ：提供 16 引腳 3mm×3mm WQFN 和 2.4mm×2.4mm DSBGA 兩種封裝，工作溫度范圍 -40°C 至 +125°C，ESD 防護等級 HBM ±3000V、CDM ±1000V。

關鍵功能說明

• 工作模式 ：支持異步更新（寫命令后立即更新輸出）和同步更新（通過 LDAC 觸發）；具備掉電模式，可獨立關閉各通道或內部參考以節能。
• 輸出特性 ：輸出緩沖器支持 rail-to-rail 電壓范圍，驅動能力 ±20mA，帶載 2kΩ 時可并聯 200pF 電容，輸出阻抗典型值 0.085Ω。
• 清除與復位 ：DACx0508C 型號的 CLR 引腳可將 0-3 通道或 4-7 通道分組清除至復位值（零刻度 / 中刻度），清除延遲典型值 100ns；支持上電復位（POR）和軟件復位。
• 錯誤檢測與報警 ：支持 CRC-8 幀錯誤校驗，可配置 SDO/ALARM 引腳為 CRC 錯誤或參考電壓異常報警輸出；參考電壓分壓配置不當會觸發參考報警，DAC 輸出強制為 0V。
• 廣播與級聯 ：廣播模式可通過單次寫操作更新所有使能通道的輸出值；菊花鏈模式支持多器件級聯，減少接口線數量。

典型應用場景

適用于光網絡、無線基礎設施、工業自動化、數據采集系統，可實現多通道可編程電流源、 bipolar 輸出電路、精密電壓激勵、多通道同步控制等功能，適配傳感器校準、工業過程控制、通信模塊偏置調節等場景。

應用設計要點

• 電源與去耦 ：模擬電源（VDD）和數字 I/O 電源（VIO）需分別配置 0.1μF 陶瓷去耦電容和 1μF-10μF 濾波電容，且靠近引腳放置，減少噪聲耦合。
• 布局建議 ：分離模擬與數字信號路徑，參考引腳（REF）需外接至少 150nF 噪聲濾波電容；WQFN 封裝的熱焊盤需通過多個過孔連接到 PCB 接地平面，DSBGA 封裝需注意焊點布局與散熱。
• 接口配置 ：SPI 通信時，SDI 數據在 SCLK 下降沿鎖存，SDO 數據可配置為上升沿或下降沿輸出；CLR 引腳需保持至少 20ns 低電平以確保有效清除。
• 參考與增益 ：使用內部參考時，需確保參考分壓（REF-DIV）與通道增益（GAIN）配置匹配，避免輸出超出供電范圍；外部參考輸入電壓需符合推薦范圍（1.2V-5.5V）。
