該ADS7046器件屬于引腳對引腳兼容、高速、低功耗、單通道逐次逼近寄存器 （SAR） 型模數轉換器 （ADC） 系列。該器件系列包括多種分辨率、吞吐量和模擬輸入變體（器件列表見表 1）。

該ADS7046是一款12位、3MSPS SAR ADC，支持0 V至AVDD范圍內的單端輸入，適用于2.35 V至3.6 V范圍內的AVDD。
*附件：ads7046.pdf

內部失調校準功能可在整個 AVDD 和溫度工作范圍內保持出色的失調規格。

該器件支持由CS和SCLK信號控制的SPI兼容串行接口。輸入信號使用 CS 下降沿進行采樣，SCLK 用于轉換和串行數據輸出。該器件支持寬數字電源范圍（1.65 V 至 3.6 V），可直接連接到各種主機控制器。該ADS7046符合正常 DVDD 范圍（1.65 V 至 1.95 V）的 JESD8-7A 標準。

該ADS7046采用8引腳、小型X2QFN封裝，額定工作范圍為擴展工業溫度范圍（–40°C至+125°C）。該器件外形小巧，功耗極低，適用于空間受限且需要高速、高分辨率數據采集的電池供電應用。

特性

• 3-MSPS 吞吐量
• 小包裝尺寸：
  • X2QFN-8 封裝（1.5 mm × 1.5 mm）
• 單極性輸入范圍：0 V 至 AVDD
• 工作范圍廣：
  • AVDD：2.35 V 至 3.6 V
  • DVDD：1.65 V 至 3.6 V（獨立于 AVDD）
  • 溫度范圍：–40°C 至 +125°C
• 卓越的性能：
  • 12 位 NMC DNL，±0.3LSB INL
  • 2 kHz時為71.2 dB SINAD
  • 69.5 dB SINAD（1 MHz時）
• 低功耗：
  • 3.8 mW（3 MSPS），3.3V AVDD
  • 100 kSPS 時為 115 μW，采用 3.3V AVDD
  • 67 μW（100 kSPS），2.5V AVDD
• 集成偏移校準
• SPI 兼容串行接口：60 MHz
• 符合 JESD8-7A 標準的數字 I/O

參數

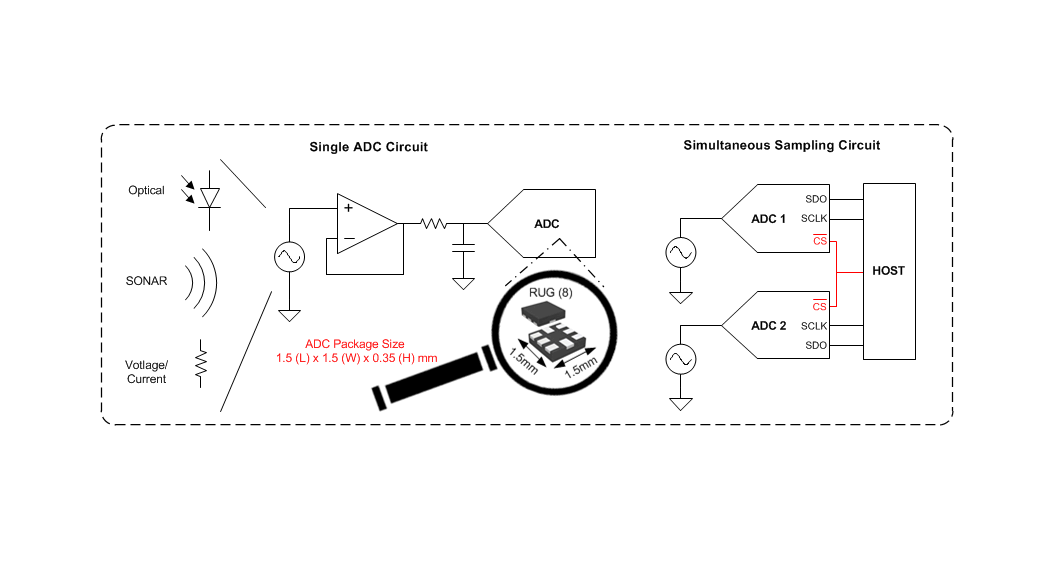

方框圖

ADS7046 是一款 12 位、3 MSPS 高速低功耗 SAR ADC，支持單端輸入，采用超小封裝，兼具高速度與低功耗特性，適用于對尺寸、功耗和采樣速率有嚴格要求的工業與通信數據采集應用。

核心參數與特性

• 性能規格 ：12 位無失碼分辨率，微分非線性（DNL）±0.15 LSB，積分非線性（INL）±0.3 LSB；信號噪聲失真比（SINAD）典型值 71.1 dB（2kHz 時），無雜散動態范圍（SFDR）90 dB，全功率帶寬 200 MHz。
• 供電與功耗 ：模擬供電（AVDD）2.35V-3.6V，數字供電（DVDD）1.65V-3.6V（獨立供電）；3 MSPS 時功耗 3.8 mW（3.3V AVDD），100 kSPS 時低至 115 μW，靜態電流僅 0.02 μA。
• 輸入與參考 ：單端輸入范圍 0V 至 AVDD，采樣電容 16 pF，輸入阻抗典型值 50 Ω；以 AVDD 為參考電壓，簡化外圍設計。
• 接口與時序 ：SPI 兼容串行接口，SCLK 最高 60 MHz；CS 下降沿觸發采樣，15 個 SCLK 完成轉換，轉換時間 15×tSCLK，采集時間 80 ns。
• 封裝與環境 ：8 引腳 1.5mm×1.5mm X2QFN 超小封裝，工作溫度范圍 -40°C 至 +125°C，ESD 防護等級 HBM ±2000V、CDM ±1000V。

關鍵功能說明

• 工作模式 ：支持采集（ACQ）、轉換（CNV）、偏移校準（OFFCAL）三種狀態；上電后自動進入采集狀態，CS 下降沿觸發轉換，轉換后返回采集狀態。
• 偏移校準 ：內置偏移校準功能，上電時需提供 24 個 SCLK 啟動校準，正常工作時需 64 個 SCLK，校準后可補償溫漂與電源漂移帶來的誤差。
• 數據格式與傳輸 ：輸出數據為二進制格式，12 位數據隨 SCLK 上升沿逐位輸出，MSB 先行；CS 高電平時 SDO 引腳呈高阻態。
• 輸入特性 ：模擬輸入引腳具備 ESD 保護，AINM 引腳接地（0V 參考），采樣階段開關閉合充電采樣電容，轉換階段斷開輸入以保證信號穩定。

典型應用場景

適用于光學編碼器、聲納接收器、魚探儀、I-Q 解調器、光線路卡與模塊、熱成像相機、超聲波流量計、手持無線電等高速數據采集場景，可直接對接傳感器或經前端放大器驅動，適配單電源或雙電源系統。

應用設計要點

• 電源與去耦 ：AVDD 引腳需外接 3.3μF 低 ESR 陶瓷去耦電容，DVDD 引腳配置 1μF 電容，均靠近引腳放置，減少電源噪聲耦合。
• 布局建議 ：采用獨立接地平面，分離模擬與數字信號區域；模擬輸入走線遠離數字電路與噪聲源，電荷回踢濾波器組件需貼近器件放置。
• 輸入驅動 ：高速或高阻抗信號源場景推薦搭配高帶寬運放（如 OPA836、THS4031）；單端輸入需注意共模電壓匹配，低速率場景可直接對接傳感器（輸出阻抗需適配）。
• 校準與時序 ：上電后必須完成偏移校準以保證精度；嚴格遵循時序要求，CS 下降沿至 SCLK 下降沿 setup 時間≥7 ns，SCLK 高低電平時間均不低于 0.45×tSCLK。
