TE Connectivity (TE) PowerTube連接器設計用于混合動力、電動工業和商用車輛中的大功率應用。這些連接器設計用于處理大型電氣負載、高達580A連續電流（取決于線規和溫度）以及1000V電壓。PowerTube連接器還可處理35mm2^^ 至150mm2^^ 之間的多種線規。PowerTube頭采用可擴展性和模塊化的設計，支持180°或90°方向，每個連接器最多3個位置。改進的圓形設計簡化了電纜布線和連接器組裝。TE PowerTube連接器具有IP6K9K防塵防水保護、連接器位置保證 (CPA)、堅固耐用的設計（可承受發動機級振動）以及高壓聯鎖回路 (HVIL) 安全特性，因此可提供可靠、安全的連接。

數據手冊：*附件：TE Connectivity PowerTube連接器數據手冊.pdf

特性

• 模塊化和可擴展
• 一個接頭連接器中多達3個引腳
• 寬電纜范圍
• 立方體形狀母線支持多種螺釘方向，方便工具進出
• 180°和90°接頭聚合時使用相同尺寸的接口
• 非屏蔽 (48V) 和屏蔽（高壓）系統可通過同一連接器系統進行維護
• 圓形連接器設計可簡化布線
• 降低組裝復雜性，減少元件數量
• 單連接器設計提高了現場可用性
• IP6K9K保護和ISO 16750-3配置文件振動性能
• 每個引腳CPA和HVIL
• 圓形360°屏蔽，用于EMI保護

型號

TE Connectivity PowerTube連接器技術解析：為電動工業車輛打造高可靠性電源連接解決方案?

引言

隨著工業與商用運輸領域電氣化進程加速，高功率電氣系統的可靠連接成為關鍵挑戰。TE Connectivity推出的PowerTube連接器系列，作為HIVONEX連接器與充電解決方案的最新成員，通過模塊化、可擴展設計及卓越的環境適應性，為混合動力和純電動工業車輛提供了完整的電源連接方案。

核心特性與優勢

?1. 模塊化與可擴展架構?

• 單排插頭連接器最高支持3針配置，支持35 mm2至150 mm2的大范圍線纜規格
• 立方體形狀母線排支持多角度螺絲朝向，簡化工具操作空間要求
• 180°與90°排針采用相同尺寸接口，提升系統兼容性
• 同一連接器系統可同時服務非屏蔽（48V）與屏蔽（高壓）系統

?2. 綜合成本優化?

• 模塊化設計顯著降低庫存成本
• 圓形連接器設計優化線纜布線路徑
• 減少裝配復雜度與零部件數量
• 單一連接器設計提升現場維護效率

?3. 全環境高性能保障?

• IP6K9K防護等級與ISO 16750-3標準振動性能
• 每針均配備連接器位置保證（CPA）與高壓互鎖回路（HVIL）
• 360°環形屏蔽提供卓越電磁干擾防護
• 可選非屏蔽版本滿足多樣化應用場景

技術規格深度分析

?產品系列對比?

?安全與可靠性設計?

• 密封性能：IP67/IP6K9K/IPX8多重防護等級
• 安全特性：每針獨立HVIL、IPXXB（防手指接觸）、IPXXD（防工具接觸）
• 編碼系統：12種顏色編碼防止誤插
• 耐腐蝕性：通過VDA 233-102鹽霧測試
• 機械耐久：符合ISO 16750-3工況7和工況9振動曲線

應用場景與選型指南

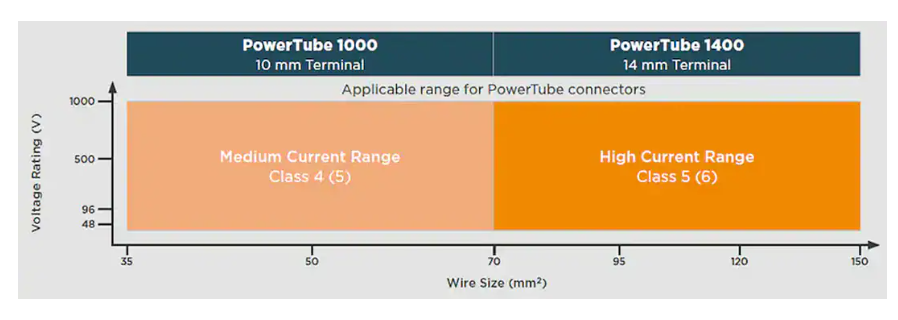

?電流-線徑匹配曲線?
根據技術手冊提供的適用范圍圖示：

• 中電流范圍（Class 4/5）：覆蓋35-70mm2線徑，對應48-96V系統
• 高電流范圍（Class 5/6）：覆蓋95-150mm2線徑，對應500-1000V系統

?部署建議?

• 電機系統：推薦使用PowerTube 1400系列應對580A持續電流
• 逆變器連接：可選擇PowerTube 1000滿足300A標準需求
• 電池包接口：根據系統電壓和散熱條件選擇對應端子尺寸
