ADC12DJ3200器件是一款射頻采樣、千兆采樣、模數轉換器 （ADC），可直接對從 DC 到 10 GHz 以上的輸入頻率進行采樣。在雙通道模式下，ADC12DJ3200可以采樣高達 3200 MSPS，在單通道模式下可以采樣高達 6400 MSPS。通道數（雙通道模式）和奈奎斯特帶寬（單通道模式）的可編程權衡允許開發靈活的硬件，以滿足高通道數或?qū)捤矔r(shí)信號帶寬應用的需求。8.0 GHz 的全功率輸入帶寬 （–3 dB），在雙通道和單通道模式下的可用頻率都超過 –3 dB 點，允許對 L 波段、S 波段、C 波段和 X 波段進行直接射頻采樣，適用于頻率捷變系統。
*附件：adc12dj3200.pdf

該ADC12DJ3200使用高速JESD204B輸出接口，具有多達 16 個串行通道和子類 1 合規性，可實現確定性延遲和多設備同步。串行輸出通道支持高達 12.8 Gbps，并可配置為權衡比特率和通道數。創新的同步功能，包括無噪聲孔徑延遲（T 廣告 ）調整和SYSREF窗口，簡化相控陣?yán)走_(dá)和MIMO通信的系統設計。雙通道模式下的可選數字下變頻器（DDC）可降低接口速率（實抽取模式和復抽取模式）和信號的數字混合（僅限復抽取模式）。

特性

• ADC內核：
  • 12 位分辨率
  • 單通道模式下高達 6.4 GSPS
  • 雙通道模式下高達 3.2 GSPS
• 性能規格：
  • 本底噪聲（無信號，V 司 司長 = 1.0 伏 PP-差分器 ):
    • 雙通道模式：–151.8 dBFS/Hz
    • 單通道模式：–154.6 dBFS/Hz
  • HD2、HD3：–65 dBc，最高 3 GHz
• 帶 V 的緩沖模擬輸入CMI的0 V 的：
  • 模擬輸入帶寬 （–3 dB）：8.0 GHz
  • 可用輸入頻率范圍：>10 GHz
  • 滿量程輸入電壓 （V 司 司長 ，默認）：0.8 V聚丙烯
  • 模擬輸入共模 （V ICM的 ）：0 伏
• 無噪聲孔徑延遲 （T 廣告 ）調整：
  • 精確采樣控制：19-fs 步長
  • 簡化同步和交錯
  • 溫度和電壓不變延遲
• 易于使用的同步功能：
  • 自動 SYSREF 定時校準
  • 樣品標記的時間戳
• JESD204B串行數據接口：
  • 支持子類 0 和 1
  • 最大通道速率：12.8 Gbps
  • 多達 16 個通道可降低通道速率
• 雙通道模式下的數字下變頻器：
  • 實際輸出：DDC 旁路或 2 倍抽取
  • 復數輸出：4 倍、8 倍或 16 倍抽取
  • 每個DDC有四個獨立的32位NCO
• 功耗：3 W
• 電源：1.1 V、1.9 V

參數

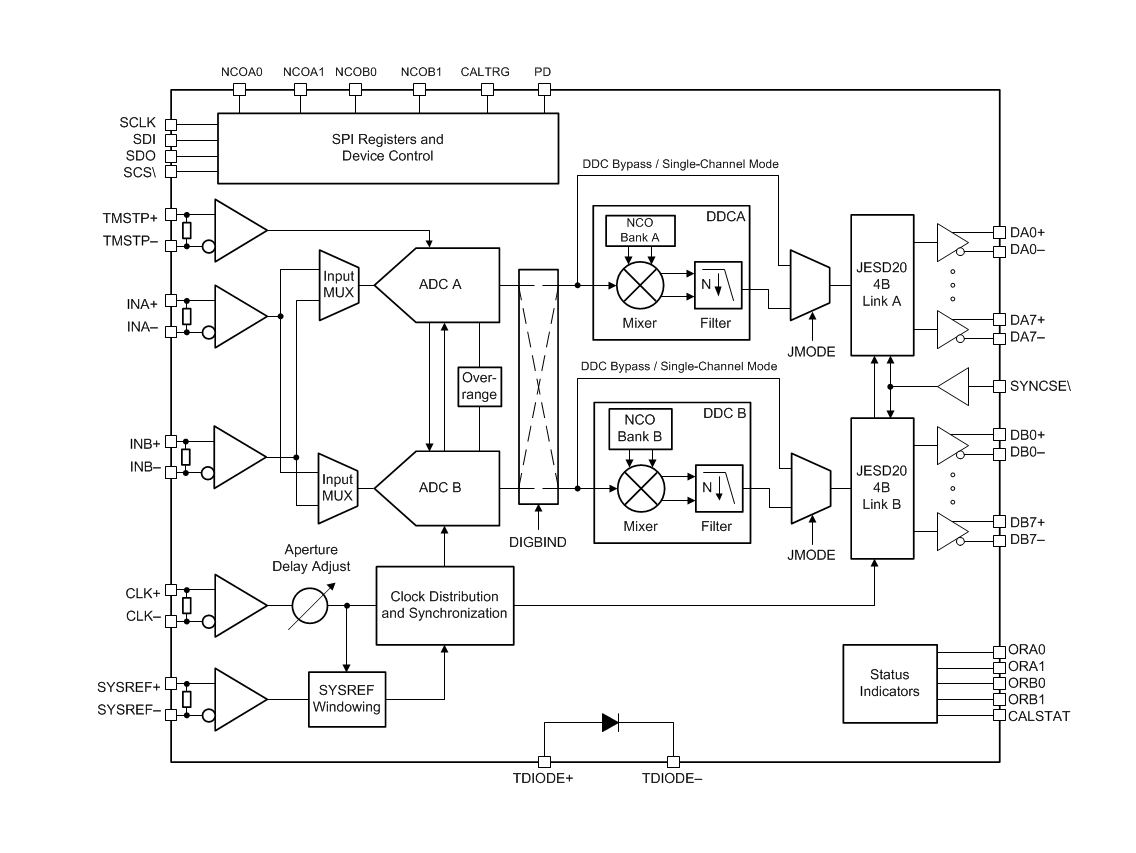

方框圖

ADC12DJ3200 是德州儀器推出的高速 RF 采樣模數轉換器（ADC），支持單通道最高 6.4 GSPS、雙通道最高 3.2 GSPS 采樣率，12 位分辨率，具備寬輸入帶寬、高抗干擾性與靈活同步特性，專為高頻通信、雷達、測試測量等場景設計，文檔版本為 SLVSD97A（2017 年 6 月首次發布，2020 年 4 月修訂）。

一、產品基礎信息

• 核心定位 ：RF 采樣架構，可直接采樣 DC 至 10 GHz 以上頻率信號，支持 L 波段、S 波段、C 波段、X 波段直接采樣；通過可編程通道數與 Nyquist 帶寬，適配高通道數或?qū)捤矔r(shí)帶寬需求。
• 引腳與封裝 ：采用 144 引腳 FCBGA 封裝，尺寸 10.00mm×10.00mm；包含雙路模擬輸入（INA±/INB±）、時鐘輸入（CLK±）、同步參考輸入（SYSREF±）、16 路高速串行數據輸出（DA0-7±/DB0-7±）及 SPI 配置接口。

二、核心特性與參數

（一）采樣與精度性能

• 采樣速率 ：?jiǎn)瓮ǖ滥Ｊ?6.4 GSPS，雙通道模式 3.2 GSPS；輸入時鐘頻率范圍 800 MHz - 3200 MHz，單通道模式支持雙沿采樣（DES）。
• 精度指標 ：差分非線性（DNL）±0.3 LSB，積分非線性（INL）±2.5 LSB；噪聲基底單通道模式 -154.6 dBFS/Hz，雙通道模式 -151.8 dBFS/Hz；總諧波失真（THD）低至 -65 dBc（3 GHz 以下），無雜散動態范圍（SFDR）最高達 100 dB。
• 輸入特性 ：模擬輸入帶寬（-3 dB）8.0 GHz，可用頻率 >10 GHz；差分輸入滿量程電壓默認 0.8 VPP，可通過寄存器調整（480 mVPP - 1040 mVPP）；共模輸入電壓 0 V，共模瞬態抗擾度（CMTI）典型值 100 kV/μs。

（二）隔離與可靠性

• 安全特性：爬電距離與電氣間隙均滿足高頻應用要求，ESD 防護達 ±2500 V（HBM）/±1000 V（CDM），工作結溫最高 150°C，存儲溫度 -65°C 至 150°C。
• 熱性能：結到環境熱阻（RθJA）25.3 °C/W，結到板熱阻（RθJB）8.2 °C/W，暴露熱焊盤需焊接至 PCB 優化散熱。

（三）電源與功耗

• 供電范圍：模擬電源（VA19）1.8 V - 2.0 V，模擬電源（VA11）1.05 V - 1.15 V，數字電源（VD11）1.05 V - 1.15 V。
• 功耗表現：典型功耗 3 W（單通道模式，JMODE=1），不同工作模式功耗范圍 2.9 W - 3.8 W，支持低功耗背景校準模式降低平均功耗。

三、關鍵功能模塊

（一）信號鏈與調制傳輸

• ADC 核心 ：采用 6 個 ADC 子核交錯架構，支持前景校準（離線）與背景校準（在線），可修正增益、偏移與線性誤差，保障寬溫下性能穩定。
• 數字下變頻器（DDC） ：雙通道模式專屬，支持 2 倍（實輸出）、4/8/16 倍（復輸出）抽??；每通道含 4 個獨立 32 位 NCO，支持快速跳頻與相位相干，可降低接口速率并實現信號混頻至基帶。
• JESD204B 接口 ：支持子類 0/1，最高 16 路串行 lanes，單 lane 速率達 12.8 Gbps；子類 1 支持確定性延遲與多器件同步，適配高集成度系統。

（二）同步與校準功能

• 同步特性 ：支持無噪聲孔徑延遲調整（19 fs 步長），簡化多 ADC 同步與交錯；SYSREF 時序自動校準、時間戳標記功能，配合 SYSREF 窗口 ing 技術，降低同步時序約束。
• 校準模式 ：前景校準需設備離線，背景校準通過備用 ADC 核輪換實現無中斷校準；支持偏移濾波、輸入阻抗微調、增益校準，可補償溫度與電壓變化帶來的誤差。

（三）保護與狀態監測

• 過 range 檢測：可編程雙閾值（OVR_T0/OVR_T1），支持引腳輸出與數據嵌入標記，響應時間快，便于系統增益管理。
• 告警功能：監測串行器 PLL 鎖定狀態、JESD204B 鏈路狀態、NCO 與時鐘異常，通過 CALSTAT 引腳或寄存器輸出告警信息。

四、應用與設計要點

（一）典型應用場景

• 通信測試儀器（802.11ad、5G）、衛星通信（SATCOM）、相控陣?yán)走_(dá)、電子情報（ELINT）/ 信號情報（SIGINT）、合成孔徑雷達（SAR）、激光雷達（LIDAR）、寬帶數字示波器與軟件無線電（SDR）。

（二）設計關鍵要點

• 電源與去耦 ：模擬電源與數字電源需獨立供電，就近部署 0.1 μF 陶瓷電容 + 10 μF 鉭電容去耦，模擬地與數字地單點連接，減少噪聲耦合。
• 時鐘與同步 ：推薦低抖動時鐘源（如 MEMS 時鐘或晶振），CLK±/SYSREF± 建議 AC 耦合，長距離布線需匹配 50 Ω 阻抗；多器件同步需保證 SYSREF 信號相位一致，Trace 長度匹配。
• 布局要求 ：模擬輸入線路對稱布線，遠離數字信號路徑；隔離區域保留足夠爬電 / 電氣間隙，高速串行輸出 lanes 需控制阻抗與串?dāng)_。

五、封裝與訂購信息

• 封裝規格 ：144 引腳 FCBGA（AAV 封裝），引腳鍍層符合 RoHS 標準，MSL 等級 3（260°C 峰值回流，168 小時暴露）。
• 訂購型號 ：核心型號為 ADC12DJ3200（無后綴基礎型號），提供管裝與卷帶包裝選項，具體需參考完整訂購指南。
