作為電力電子系統的“核心傳令官”，柵極驅動器承擔著銜接控制芯片和功率開關的關鍵使命，更是保障高低壓隔離的安全屏障。從新能源汽車的電驅電控、到光伏逆變器、工業變頻器等核心設備，其穩定運行都離不開柵極驅動器的精準控制。

AiP4420/AiP4429系列是大電流高性能的6A單路柵驅動器，大電流輸出輕松驅動MOSFET和IGBT等功率器件。邏輯兼容CMOS和TTL信號輸入且最低電壓可達-5V，主要功能為將常壓輸入轉換為高壓輸出，在全電壓范圍內具有交直流參數穩定的特點。

主要特點

輸出峰值電流：6A（VDD=18V）

寬輸入電壓范圍：-5V~VDD+0.3

低輸出阻抗：≤5Ω（VDD=18V，Io+= -10mA）

輸入高低電平：VIH≥2.4V，VIL≤0.8V

電源靜態電流：≤1mA

上升/下降時間：≤25ns (CL=2500pF)

傳輸延遲時間：≤33ns (CL=2500pF)

支持輸入輸出同相/反相

封裝形式：SOP8

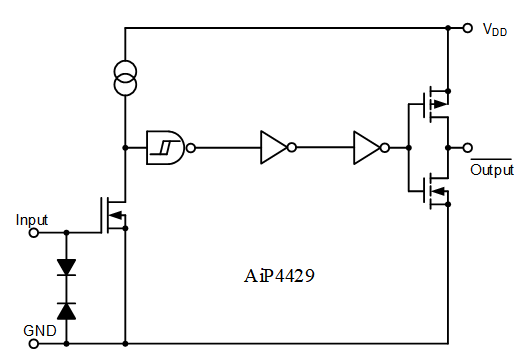

功能框圖

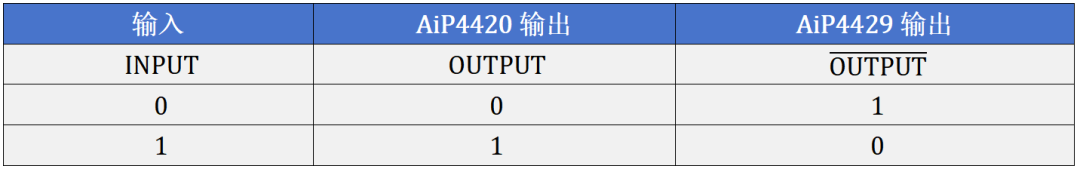

真值表

引腳排列圖

AiP4420：

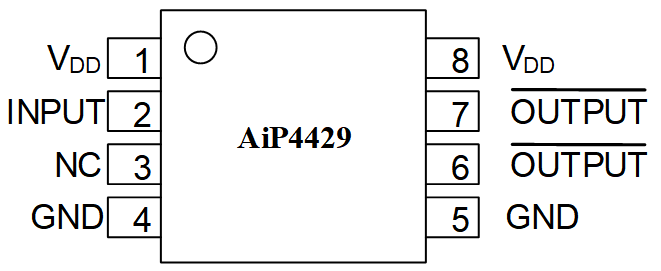

AiP4429：

AiP442X系列詳細參數（左右滑動查看更多）：

引腳說明

結語

AiP4420/AiP4429是大電流高性能MOSFET和IGBT驅動芯片，打破了傳統驅動芯片開關損耗大，驅動能力不足的問題。擁有寬電壓工作范圍，兼容負壓輸入，適應多種電源環境，全電壓范圍內交直參數穩定；高驅動電流，可快速對功率開關充放電，提升開關速度和效率；具備抗鎖死能力，在驅動能力、響應速度和系統可靠性方面表現突出。

如需了解更多產品信息或獲取技術支持，歡迎與我們聯系。
