為應對環境保護和可持續發展的需求，包括純電動和插電式混合動力車在內的電動汽車（xEV）在全球范圍內迅速普及。全球市場范圍內，歐洲主要采用的CCS（組合充電系統）和北美主要采用的NACS（北美充電標準），都受到了廣泛關注，對應的基礎充電設施也在不斷擴展。這些標準普遍采用PLC（電力線通信）進行充電時候的控制通信，因此對脈沖變壓器的品質提出了更高的要求。本文將介紹TDK專為新一代充電標準開發的AMT45S脈沖變壓器的優勢。

脈沖變壓器在電動汽車充電控制電路中的關鍵作用

在電動汽車領域，全球各地采用了多種不同的充電連接器標準。其中的典型代表包括在歐洲廣泛應用的CCS（聯合充電系統）、在北美普及的NACS（北美充電標準），以及CHAdeMO和GB/T等。在這些標準中，CCS和NACS均采用PLC（電力線通信）技術進行充電過程中的控制通信。

PLC技術通過充電電纜在車輛與充電樁之間傳遞控制信號。電動汽車的充電系統通常有以充電為目的進行電力傳輸?shù)碾娐泛蛯Τ潆娺M行控制的控制電路兩部分組成，其中控制電路負責實現對充電過程的精確管理。脈沖變壓器就是在這個控制回路中發揮著至關重要的作用，不僅實現了對直流電流的電氣隔離，還有效抑制了噪聲并保持信號波形的完整。脈沖變壓器的性能將直接影響充電控制通信的可靠性、充電效率以及電池的整體性能，因此已成為推動充電基礎設施發展的核心元件。

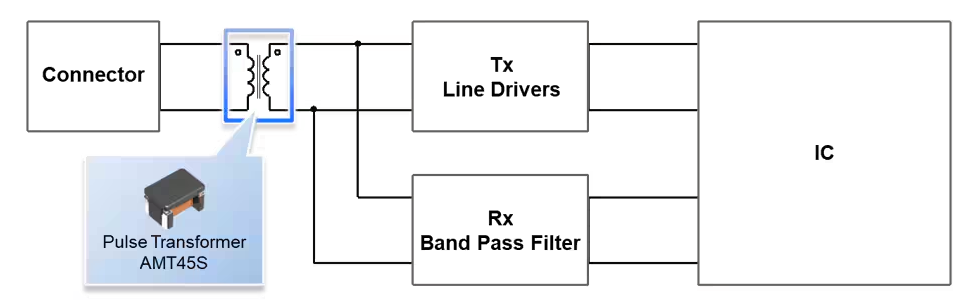

圖1: 電動汽車側控制電路結構示例

新一代脈沖變壓器相較傳統產品的優勢

目前的PLC用脈沖變壓器普遍采用環形結構，但在制造過程中，由于手工繞線的工藝等問題，難以保證繞線時間和產品質量的穩定性。此外，在PLC電路中，由于通信信號需要疊加在電力線上，脈沖變壓器本身必須具備較高的耐壓性能。因此，許多產品在變壓器部分采用了樹脂涂層，導致體積增大和成本上升。

AMT45S通過采用穩定的全自動繞線技術，實現了高效且品質穩定的脈沖變壓器。并且由于電動汽車充電用PLC電路不需要承受高電壓，因此無需樹脂涂層，從而簡化了產品結構實現了小型化。以上技術優勢，顯著提升了電動汽車基板設計的靈活性，并有助于優化系統整體成本，也是AMT45S最大的特征。

下表對比了傳統產品與TDK新一代AMT45S。AMT45S通過自動繞線技術，實現了比傳統產品更小的體積、更高的質量穩定性和更優的生產效率。

表1: 與傳統內置環形線圈的變壓器相比，實現了大幅度的小型化。

實現了穩定的插入損耗特性

在PLC中，主要采用2MHz～30MHz的信號頻率進行通信。為了保證控制信息在傳輸過程中不發生劣化，必須使用在對應頻率范圍內信號波形失真極小的脈沖變壓器。AMT45S在實現小型化的同時，通過高品質的自動繞線技術和合理的鐵氧體材料選擇，實現了在2MHz～30MHz范圍內穩定的插入損耗特性（插入損耗：IL）。

圖2: AMT45S的插入損耗特性（插入損耗：IL）

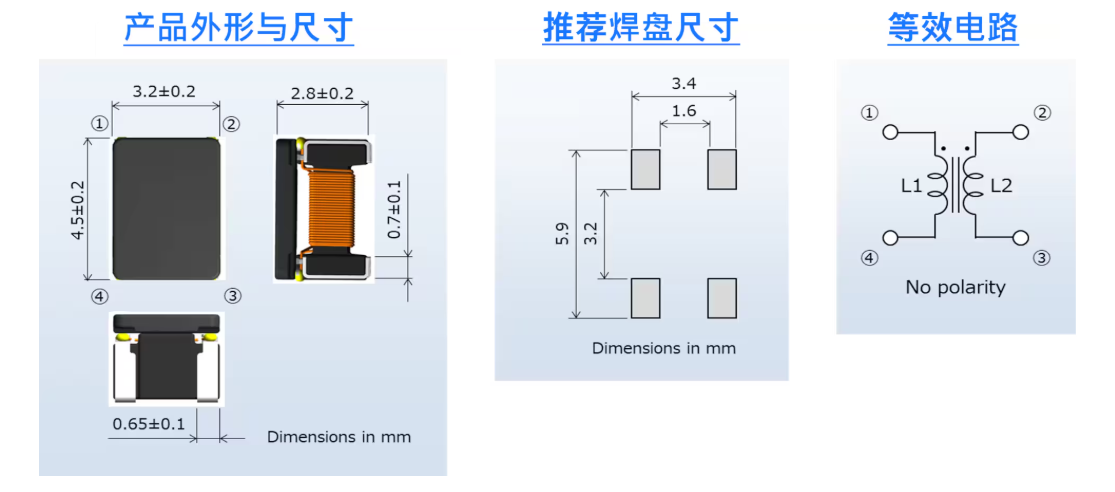

產品外形、尺寸與等效電路

圖3: AMT45S詳細技術規格

總結

如上所述，AMT45S在確保滿足電動汽車充電控制電路所需的優良插入損耗特性（IL）的同時，還實現了與傳統產品相比的大幅小型化。此外，TDK不僅致力于電動汽車充電基礎設施領域，還將持續追求技術創新和品質提升，向社會提供高品質的產品。
