工業光源在機器視覺系統中起著至關重要的作用，它直接影響到圖像的質量和檢測的準確性，工業光源就像機器視覺系統的“眼睛”，決定了系統能否清晰、準確地“看到”目標物體。不同類型的光源能夠提供不同的光照效果，以適應各種檢測任務。

針對高反光、深色等難以成像的立體物體的檢測，CCS使用特殊定制光源和光度立體法，實現立體光澤被測物體上的異物和凹凸檢測。如下圖檢測系統構成示例。

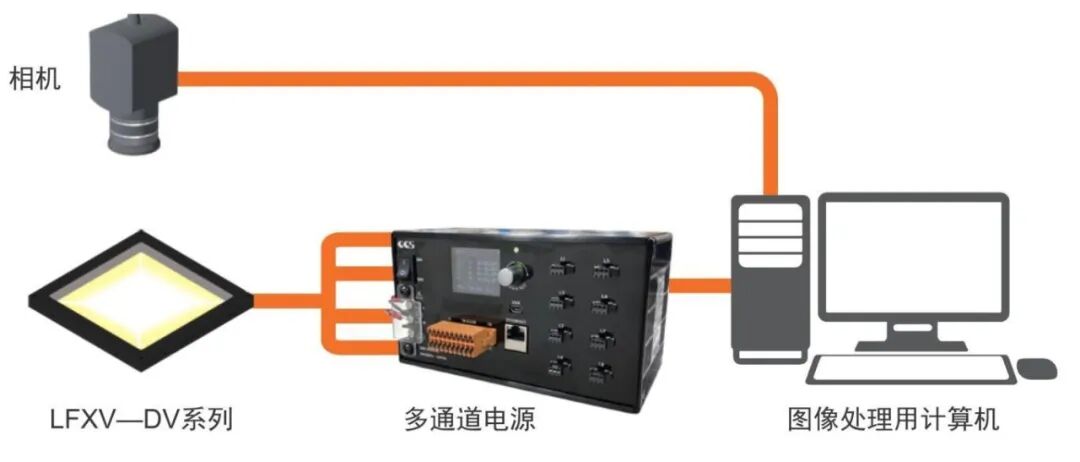

檢測系統構成示例

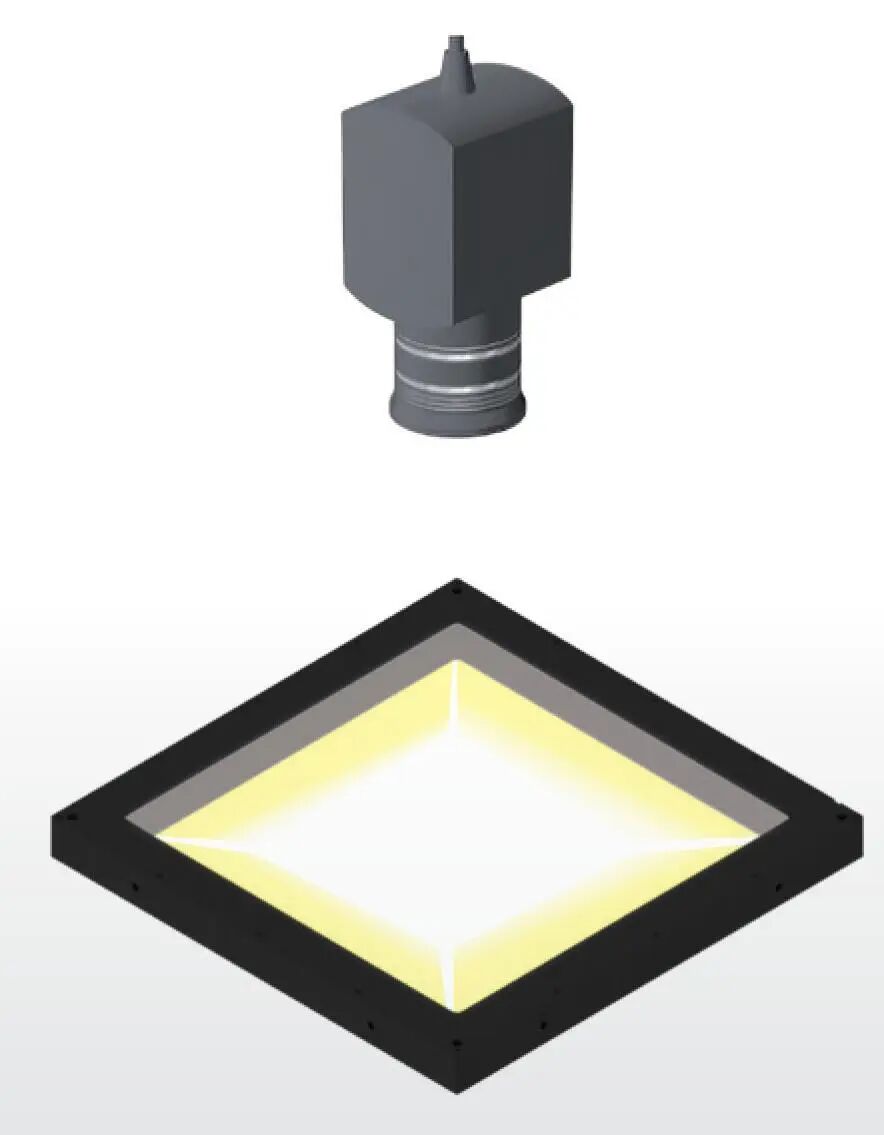

分割平面無影光源LFXV-DV 系列

*可根據條件定制光源的尺寸

主要特點

可強調分割環形光源難以均勻照射光線的光澤立體形狀被測物體上的異物及凹凸部分等，獲取圖像。

1個光源即可檢測凹凸和臟污。

特殊定制光源的發光面為300X300mm、200X200mm、150X150mm時，可按照與標準品平面無影光源LFXV系列相同的形狀進行制作。

成像實例

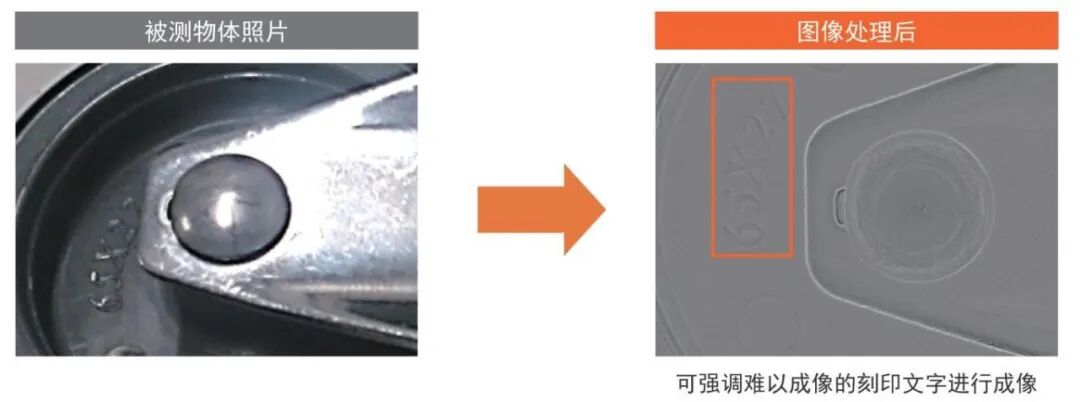

腳輪的印字檢測

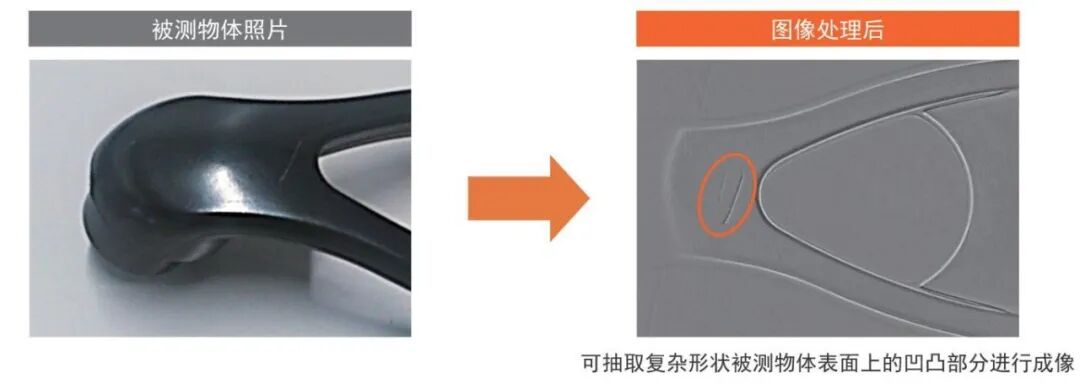

把手零件的外觀檢測

與分割環形光源HPR2-DV系列的成像比較

鏡面體的損傷、臟污

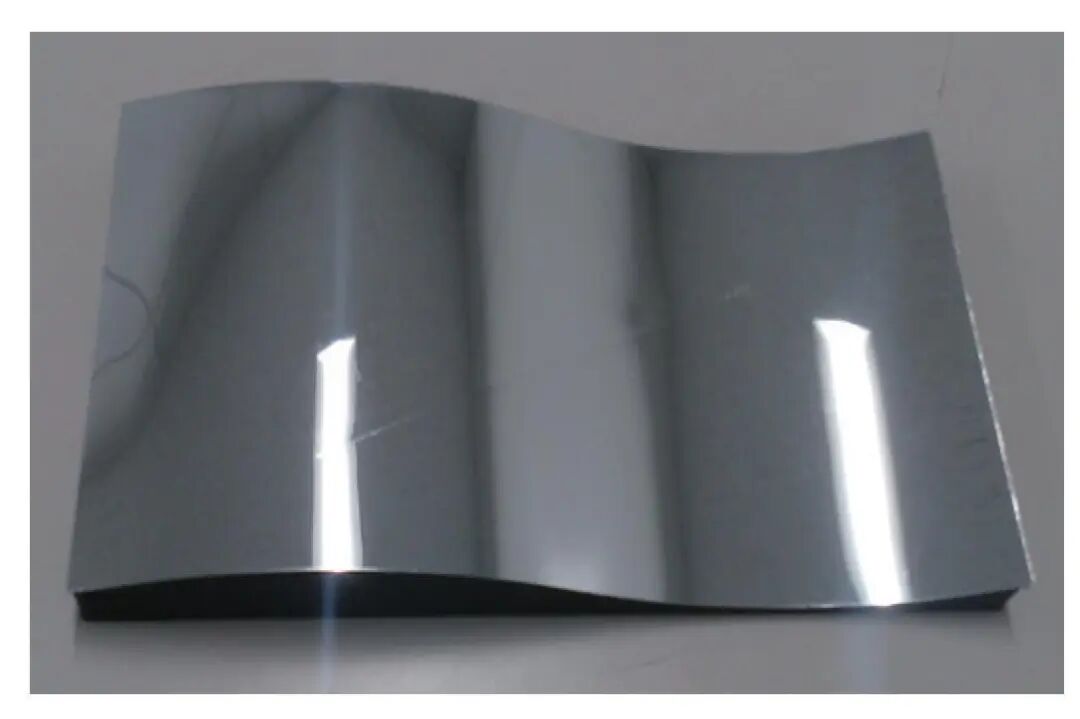

被測物體圖

上圖鏡面體被測物，在分割環形光源HPR2-DV系列和分割平面無影光源LFXV-DV系列的成像比較，下圖分別為強調凹凸圖像和紋理圖像的對比。

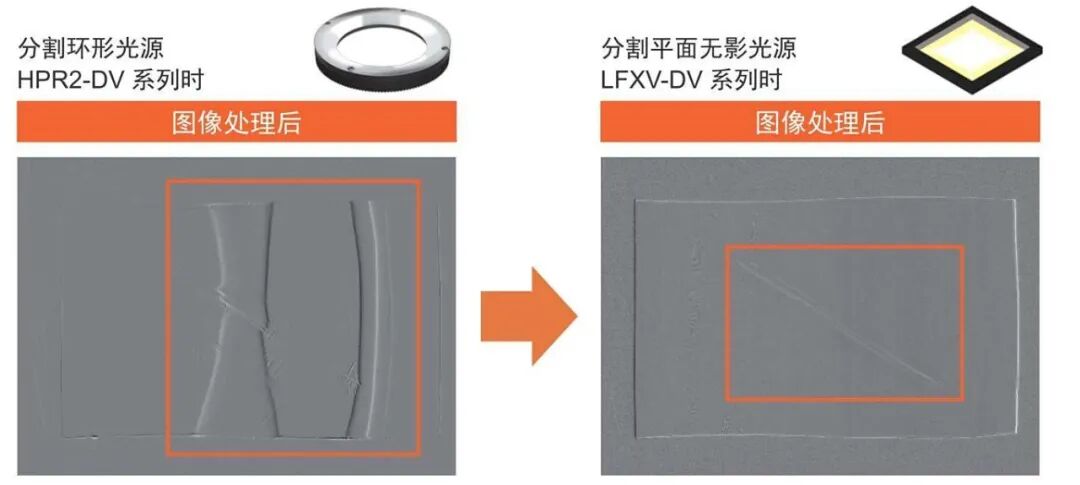

強調凹凸的圖像

無法消除環形光源表面的反光投影

可消除表面的反光投影，

只強調凹凸部分

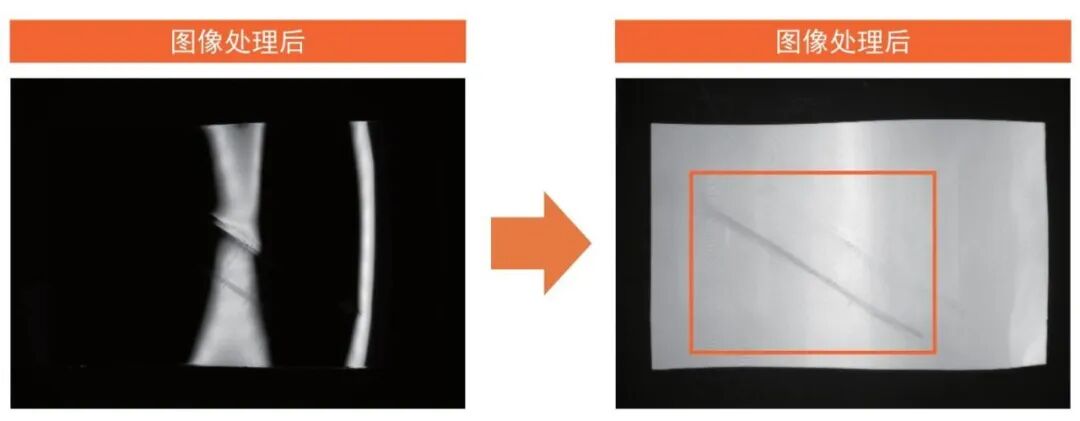

紋理圖像
