在量子物理領域的單光子態精準甄別、生命科學領域的細胞亞結構超分辨觀測及材料科學領域的分子級動態追蹤等極限弱光研究場景中，探測器的靈敏度、噪聲控制與穩定性直接決定實驗數據的可靠性。

傳統EMCCD相機雖曾是該領域的標桿設備，但其固有的增益老化、乘性噪聲、極低采樣頻率、高昂設備成本等問題，始終影響研究者長期觀測與高精度分析的效率。

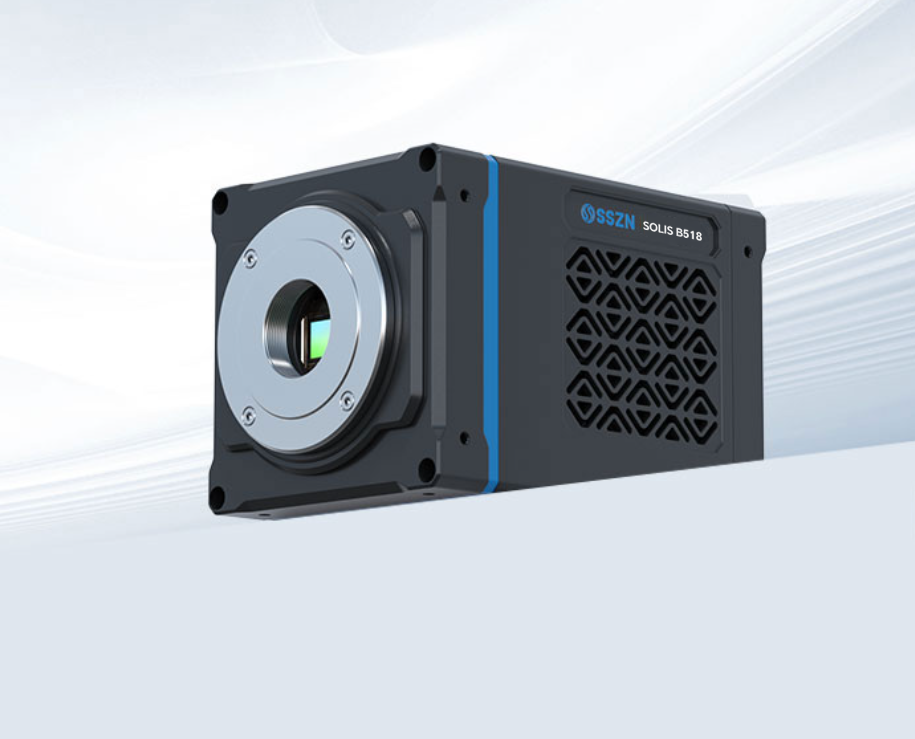

深視智能Solis B518作為針對性革新的科學級sCMOS相機，在芯片選型、低噪聲電路設計、真空密封與制冷技術、圖像矯正算法等方面均有突破。憑借這些優異的產品性能和更穩定的技術路線，它已成為多領域?qū)嶒?yàn)的核心成像工具。

01

極限靈敏度

Solis B518相機采用獨家定制的科學級背照式（BSI）CMOS芯片。BSI結構的一大優勢是量子效率極高（quantum efficiency，QE）；由于其電荷探測層較厚，在近紅外區域和紫外區域也具備較高量子效率。

得益于背照式（BSI）結構，Solis B518相機在低照度條件下能獲得更高的信噪比，同時具備更快的讀出速度與更低的運行功耗。

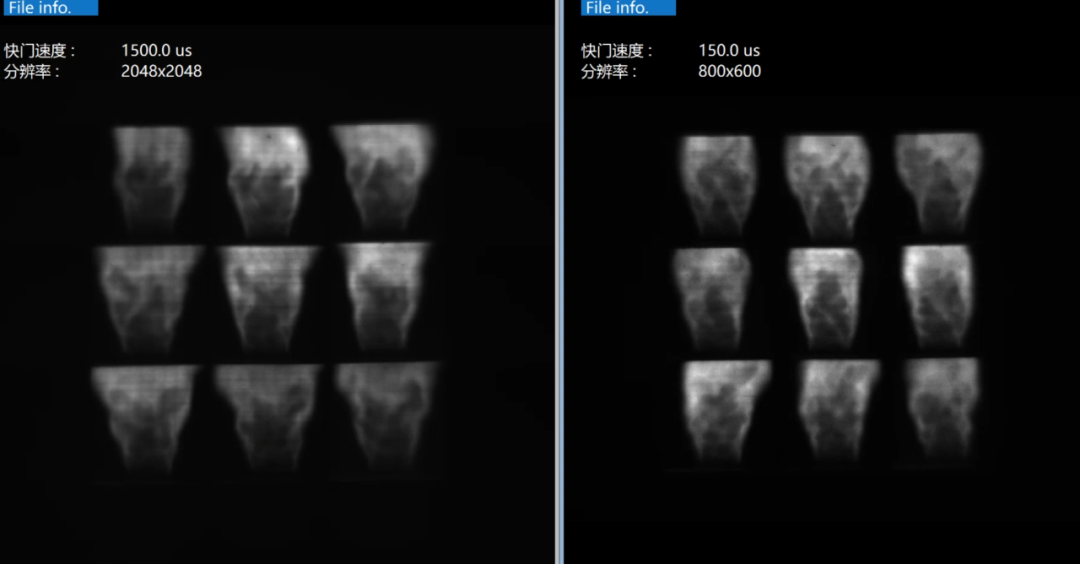

圖 | 左：6.5μm像元1500μs曝光；右：18μm像元150μs曝光

原生18×18μm超大像元顯著擴大了感光面積，既賦予其無與倫比的靈敏度，又進一步提升了信噪比。上圖為890nm波段的火焰觀測測試結果：左圖為6.5微米背照式sCMOS相機拍攝圖像，右圖為Solis B518拍攝圖像?？梢悦黠@看出，Solis B518僅用前者1/10的曝光時間，就獲得了更明亮的圖像，充分印證了其在890nm波段的優異靈敏度。

02

亞電子級讀出噪聲特性

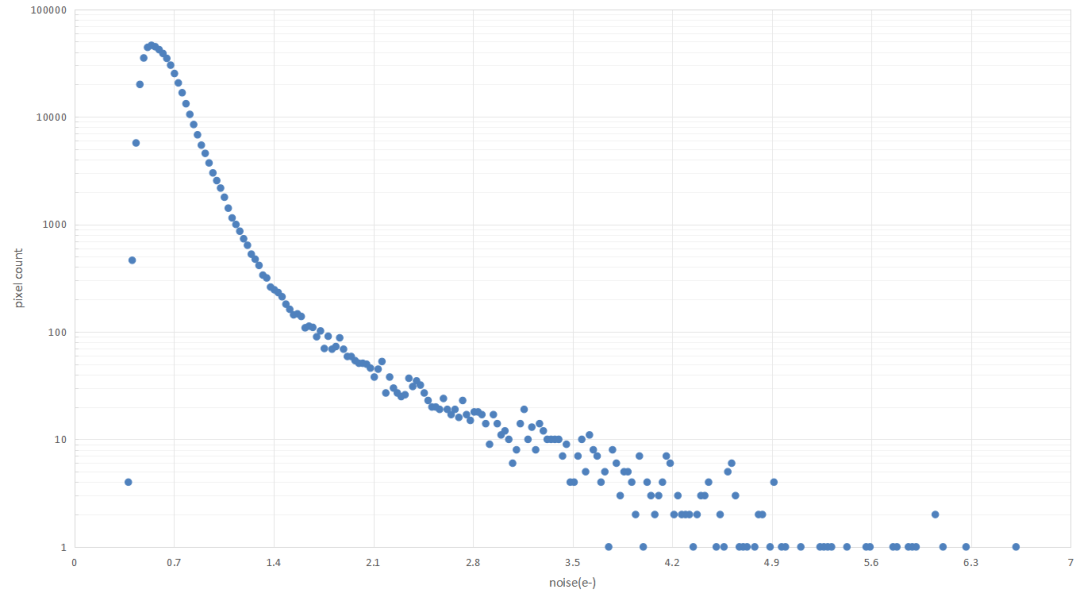

圖 | 讀出噪聲統計

為了應對極具挑戰的弱光成像場景，Solis B518相機從傳感器結構到處理電路的電子元件，全面進行了設計和優化。基于EMVA 1288標準對讀出噪聲進行測試統計（如上圖所示），Solis B518相機實現了0.5e-級別的極低噪聲性能。

03

空間光子數分辨能力

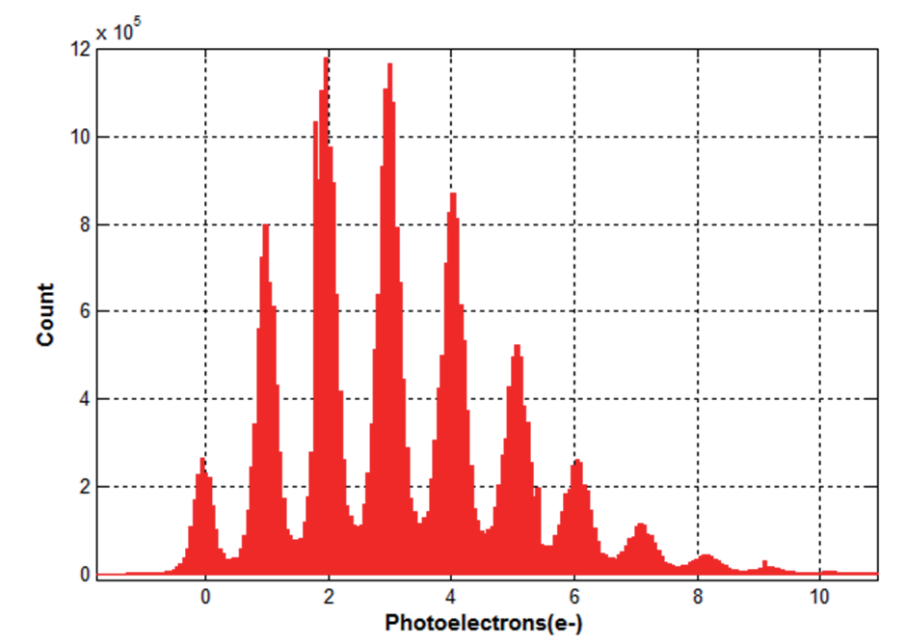

普通圖像傳感器因讀出噪聲較高，難以實現光子數分辨；而Solis B518相機讀出噪聲較低，因此可精準實現光子統計。下圖為相機實測結果——平均光電子為3e-/pixel的直方圖。

圖 |光電子概率分布

Solis B518相機除了能實現時間光子數分辨外，還可達成空間光子數分辨，其成像噪聲服從泊松分布。

04

極低的暗電流噪聲

眾所周知，暗電流隨溫度升高而增加；隨曝光時間延長，暗電流對應的灰度值線性上升，帶來兩方面影響：一是導致暗場下平均灰度值與曝光時間的關系發生變化，二是導致暗場下暗噪聲與曝光時間的關系發生變化。

1、針對暗噪聲的影響，可通過制冷抑制——溫度越低，暗電流越小。研究表明，溫度每下降6-8℃，暗電流便減小一半。Solis B518相機通過多級TEC制冷（≥60℃溫差）與深視自研的全真空密封工藝（漏氣率≤10??Pa·m3/s），有效抑制了暗電流干擾。實驗測得，相機制冷到-30℃條件下，其暗電流低至0.007e-/pixel/s，處于行業先進水平。

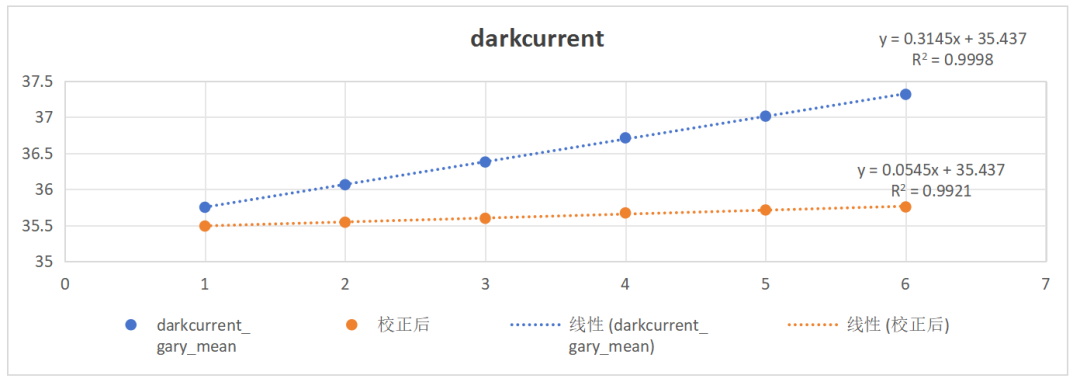

圖 | -10℃下的暗電流及矯正效果

2、針對平均灰度值的影響，可通過深視的專利性圖像矯正算法，將平均灰度值的變化校正到合理范圍，從而獲得更優成像效果。

05

良好的均勻性和線性度

在成像領域，暗信號不均勻性（DSNU）是評估科學相機性能的關鍵指標之一，它反映了傳感器在全暗環境中各像素暗電流輸出的差異度。該數值越小，意味著sCMOS相機像素間暗信號的波動越微弱，圖像均勻性就越突出。

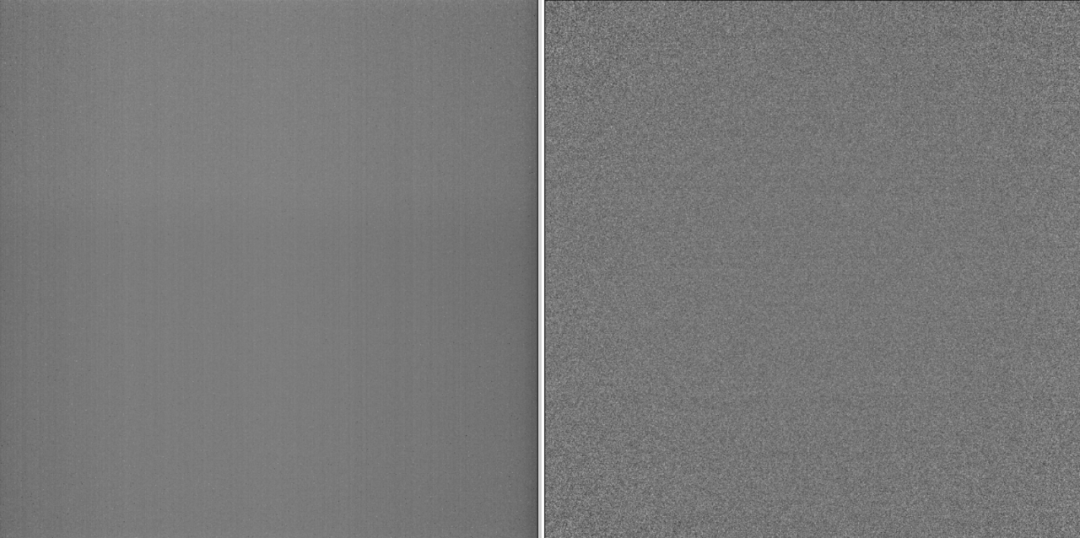

圖 | 左：矯正前（1.6e-）；右：矯正(0.2e-)

以深視智能Solis B518相機為例，該相機通過板載級高性能高效校正算法，將DSNU指標降低至0.3e-，大幅降低了信號的隨機干擾，讓圖像細節呈現更穩定、更豐富，同時光響應線性度表現優異。

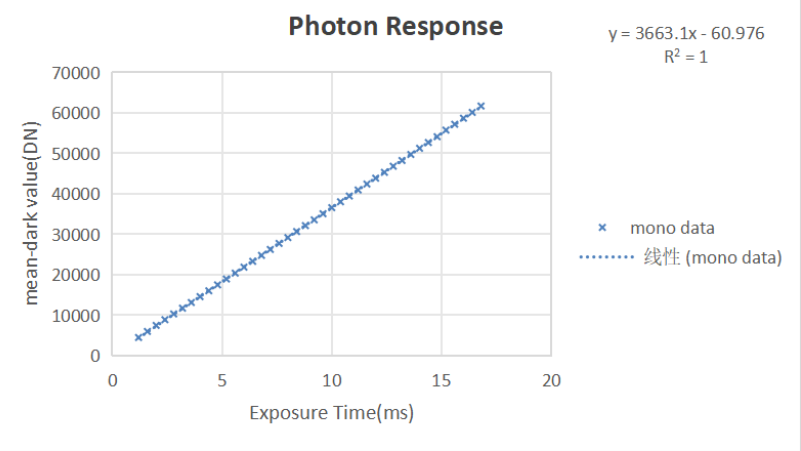

圖 | CMS 16bit模式下線性度曲線

以上核心參數均通過EMVA 1288測試標準驗證。如需獲取更多產品信息或申請樣機測試，可登錄深視智能官網或咨詢相關銷售人員。

深視智能Solis B518 sCMOS相機的問世，將為科研級微量信號的捕獲與分析提供堅實的成像支撐。下期，我們將帶來不一樣的科學相機成像效果，敬請期待。
