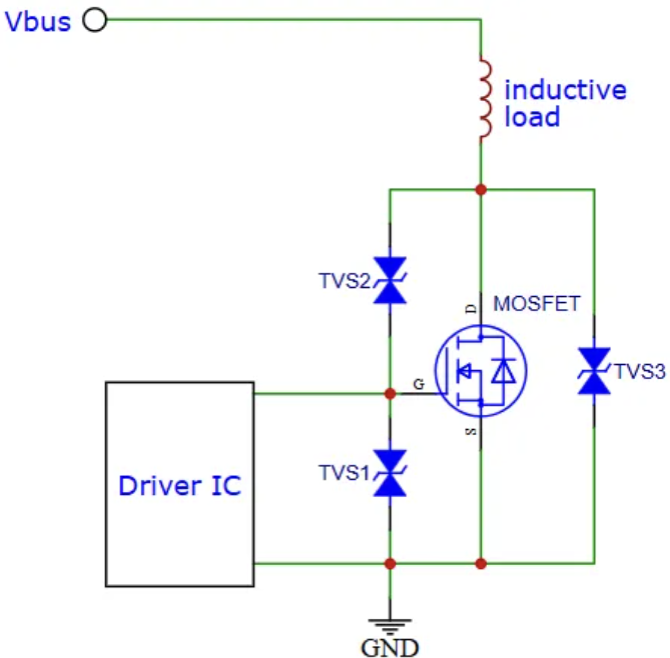

MOSFET的Drain（漏極）、Source（源極）、G（柵極）三個引腳，其兩兩之間都可以用TVS來做過壓保護。

? ? ? ? ?

VGS的保護（TVS1）

MOSFET的規格書中對于VGS都會有限定的電壓范圍。在實際應用中，VGS可能會由于ESD或者瞬態浪涌等影響而超過限定值，即使時間很短也有可能會導致柵極氧化層的損壞，從而導致MOSFET失效。

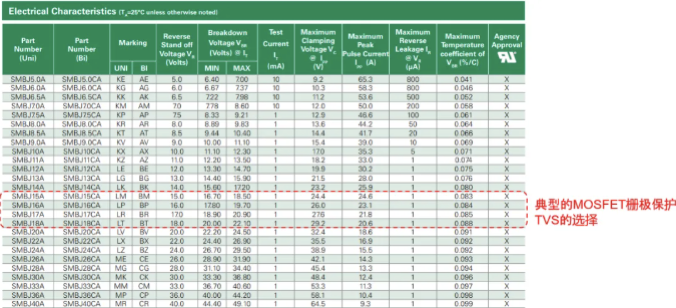

上述MOSFET規格書的例子中，VGS穩態電壓的范圍是±20V，VGS瞬態電壓的范圍是±30V。通常VGS的驅動電壓范圍是12V~15V。

所以根據以上條件，TVS的VR電壓15V~18V是比較常見的選擇。

VR=15V~18V大于VGS驅動電壓，保證TVS在正常驅動時候不導通，不額外增加驅動的負擔。

Vc=24.4V~29.2V小于Vgs的最高耐壓，保證有瞬態過壓發生時，TVS的鉗位電壓足夠低，可以有效地保護MOSFET的柵極。

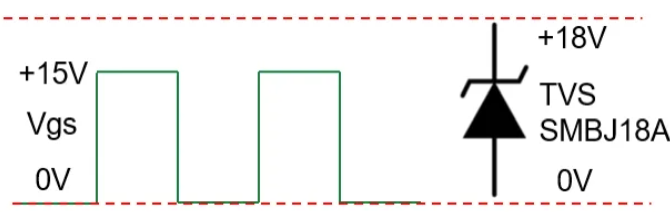

如果VGS沒有負壓驅動，可以選擇單向TVS，這樣負向鉗位相當于二極管正向?qū)ǖ腣f=0.3~0.7V，會比雙向TVS的負向鉗位效果要更好。如下圖：

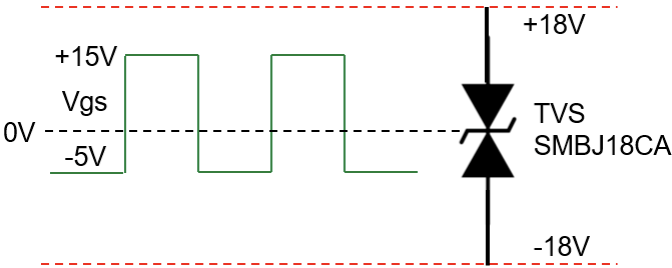

如果VGS有負壓驅動，則需要選擇雙向TVS。如下圖：

但這樣會有一個潛在的問題，VGS負向驅動電壓才-5V比正向的+15V小很多，但鉗位電壓卻會因?yàn)門VS雙向?qū)ΨQ的關系，和正向一樣高。對于Si MOSFET和IGBT來說這不是什么大問題。因?yàn)樗麄僔GS的正向和負向耐壓是一樣的，所以即使負向鉗位電壓稍微高一些，也不會有損壞的風險。

但對于SiC MOSFET來說，這個潛在的風險是不可以忽視的。SiC MOSFET的柵極氧化層更薄，更容易在生長從產生不平整等缺陷。如下圖：

所以SiC MOSFET的負向電壓不能像Si MOSFET一樣做得那么深，通常為-5V~-8V左右。

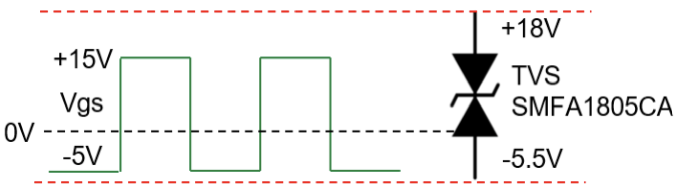

所以傳統的雙向TVS就無法很有效地保護SiC MOSFET的柵極。此時，選擇一顆非對稱的TVS可以很有效地來解決這個問題。比如Littelfuse TVS-Diode-SMFA-Asymmetric-Datasheet.pdf

正向VR=15V~20V，VC=18.57V~26.40V@Ipp=2A

負向VR=5.5V，VC=7.85V@Ipp=2A

不論正向還是負向都可以滿足SiC MOSFET的柵極保護需求。

另外，還有一款車規級的非對稱TVSLittelfuse-TVS-TPSMB-Asymmetric-Datasheet.pdf規格參數基本一致，峰值功率為600W，并且滿足AEC-Q101認證，非常適用目前新能源汽車中越來越多SiC MOSFET的使用場景。

OK，這篇就先寫到這，還有兩重保護下次再聊，未完待續......
