MOSFET的三重防護(3)

力特奧維斯Littelfuse ? 來源:御用小威的后花園 ? 2025-12-09 09:27 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

來源:御用小威的后花園

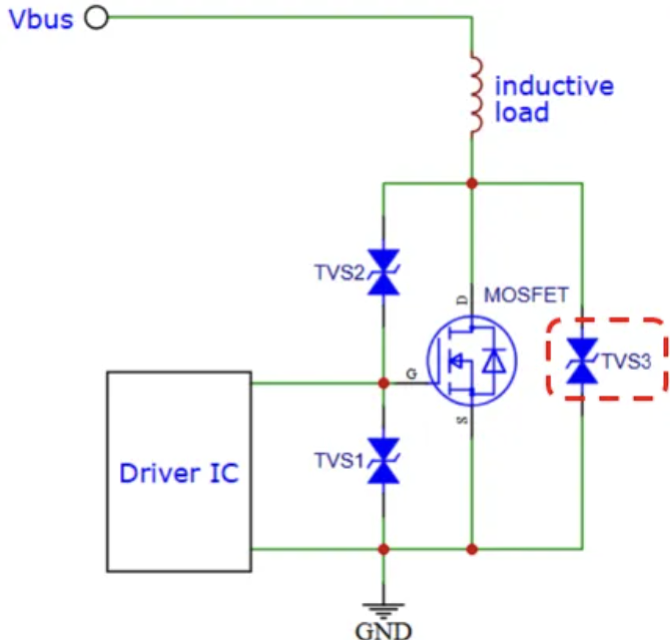

OK,還剩MOSFET的最后一重防護,就是在DS之間加TVS做保護,對應的就是下圖TVS3的位置。


主要作用有兩個:

1. 在MOSFET關斷時對Vds電壓進行鉗位,防止Vds電壓超標而壞MOSFET。

2. 吸收MOSFET關斷時電感所產生的能量。

因為通常MOSFET的DS之間需要承受高電壓Vds和大電流Ids,所以TVS3這個位置通常需要大功率的TVS。Littelfuse的5000W TVS:5.0SMDJ系列Littelfuse-TVS-Diode-5-0SMDJ-Datasheet.pdf;以及8000W TVS:8.0SMDJ系列Littelfuse-TVS-Diode-8-0SMDJ-Datasheet.pdf都是比較常見的選擇。但是,大功率的TVS很難做到較高的電壓(一般為100V左右),所以基本都需要用串聯的方式來滿足高電壓的需求。

那有沒有單顆TVS既能滿足高電壓又能滿足大功率的需求呢?Of course!Littelfuse的AK系列TVS就是這樣一款兩全其美的產品。下面我會以固態斷路器(SSCB)為例,來看看AK系列TVS在實際應用中的表現到底如何?

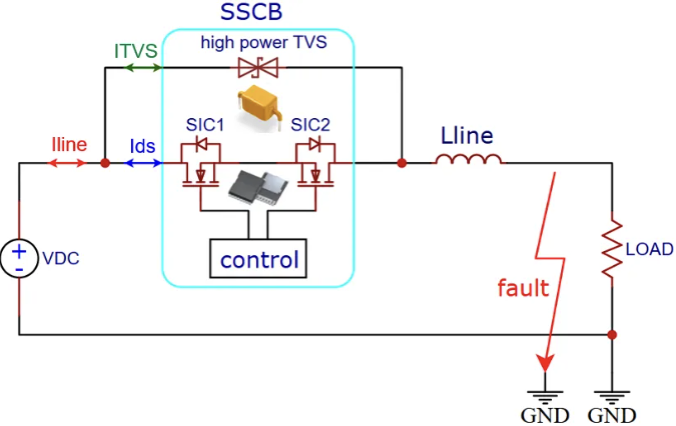

得益于近幾年國內外SiC MOSFET的高速發展,用固態斷路器(SSCB)來取代傳統機械式斷路器正越來越成為一種趨勢,其核心就是用SiC MOSFET來取代傳統的機械開關,控制電路的導通和斷開。SSCB最重要的功能是在檢測到電路異常、過載、短路時能夠快速安全地切斷電路,以避免造成災難性的后果。其大致的工作原理如下圖:


這里以負載對地短路故障為例。SSCB檢測到短路,迅速斷開SiC MOSFET以保護電路。而TVS要做的就是吸收Lline的能量并把Vds鉗位在一個安全的電壓以內。

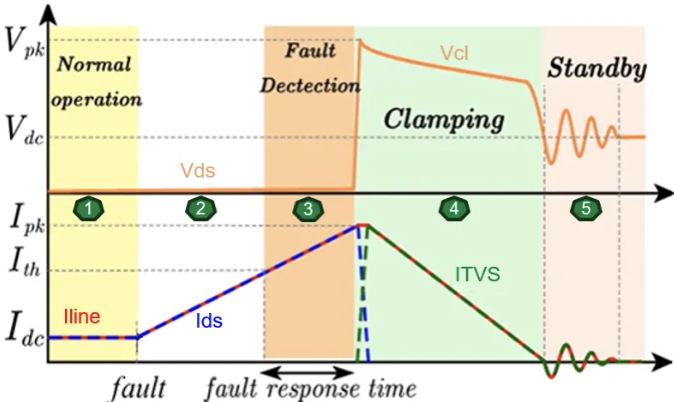

下圖是整個短路保護過程的波形圖,讓我們一起來分析一下。


1. 正常工作時,負載電流流經SiC MOSFET,因此Ids=Idc,SiC MOSFET兩端電壓Vds=Idsx Rds(on)非常低。

2. 短路故障發生時,SiC MOSFET的電流Ids從Idc上升到Ith,此時SiC MOSFET兩端的電壓Vds保持不變。

3. 當Ids上升到Ith時,系統檢測到短路故障發生,經過很短的響應時間后Ids上升到Ipk,系統關斷SiC MOSFET。此時Vds依舊保持不變。

4. 此時SiC MOSFET已關斷,Iline只能流過TVS, 因此Lline中的能量只能通過TVS來吸收。TVS產生的鉗位電壓Vcl=Vpk,ITVS電流從Ipk一直下降到0結束。

5. 整個短路關斷過程結束,SiC MOSFET和TVS均沒有電流流過,兩端電壓均為系統電壓Vdc。

從整個過程來看,TVS需要吸收的的能量是第4階段產生的。

來假設一個例子,實操一下看看。

Vdc=400V

Idc=16A

Ipk=3000A(短路時候的di/dt非常大,假設為100A/us,響應時間30us,Ipk=100x30=3000A)

Lline=5uH

Vpk<600V(假設選擇Vds=650V的SiC MOSFET,考慮一些設計余量,要求Vpk<600V)根據以上條件,我們可以初步選擇Littelfuse的大功率TVS-AK3-380C-Y


從鉗位電壓Vcl的角度來看是能滿足要求的,可以保證SiC MOSFET不會因為過高的Vds電壓而損壞。

接著需要驗證一下,能量是否能安全地被TVS吸收?

E(Lline) = 1/2 x Lline x Ipk^2 = 0.5 x 5uH x 3000 x 3000 = 22.5J

這22.5J是Lline中存儲的能量。

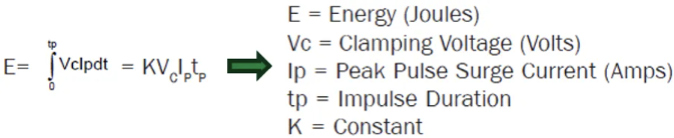

再計算一下TVS能夠吸收的能量。公式如下,做個excel表格算一下。

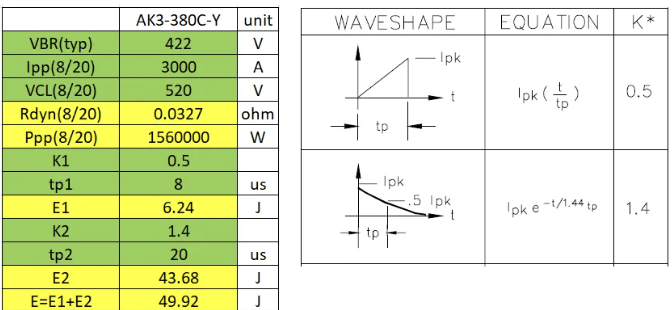

計算過程稍微有點復雜,大致就是把8/20us波形分成上升沿的8us和下降沿的20us兩部分來分別計算,兩部分所取的波形系數K有所不同,其余參數Vcl、Ipp、tp等把已知參數帶入即可。

結果:E(TVS) = 49.92J > E(Lline) = 22.5J,能夠滿足要求。

OK,既然上述要求都能滿足,那AK3-380C-Y應該是一個比較合理的選擇。剩下的就是通過實際測試來驗證了。

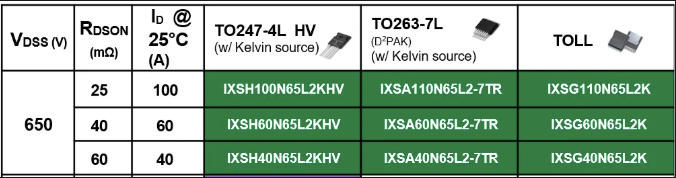

最后補充一點,Littelfuse除了是大家所熟知的保護類器件全球領先的供應商,在功率器件方面,隨著對IXYS收購的完成,也開始大力發展以SiC為主的第三代寬禁帶半導體。針對上文中的SSCB應用,目前可以提供650V系列的SiC MOSFET產品矩陣,其超低的導通電阻Rdson非常適合該應用場景,后續1200V系列的SiC MOSFET也已推出部分產品,可提供更低的Rdson,進一步降低導通損耗,提升系統效率。部分產品如下表:


規格書請參考Littelfuse 650V SiC MOSFET datasheet
