Vishay Semicductors SiC653A 50A VRPower^?^ 集成功率級針對同步降壓應用進行了優化，可提供大電流、高效率和高功率密度。Vishay Semiconductors SiC653A采用緊湊型5mm x 5mm MLP封裝，可讓穩壓器每相提供高達50A的持續電流。SiC653A采用Vishay的第四代TrenchFET MOSFET技術，最大限度地降低了開關和傳導損耗，從而實現了卓越的性能。其先進的柵極驅動器IC包括大電流驅動能力、自適應死區時間控制、集成自舉肖特基二極管、用于溫度監控的熱警告 (THWn) 和零電流檢測，以提高輕載效率。該驅動器支持三態脈寬調制 (PWM)、3.3V和5V 邏輯，并與各種PWM控制器兼容。

數據手冊；*附件：Vishay Semiconductors SiC653A 50 A VRPower?集成功率級數據手冊.pdf

特性

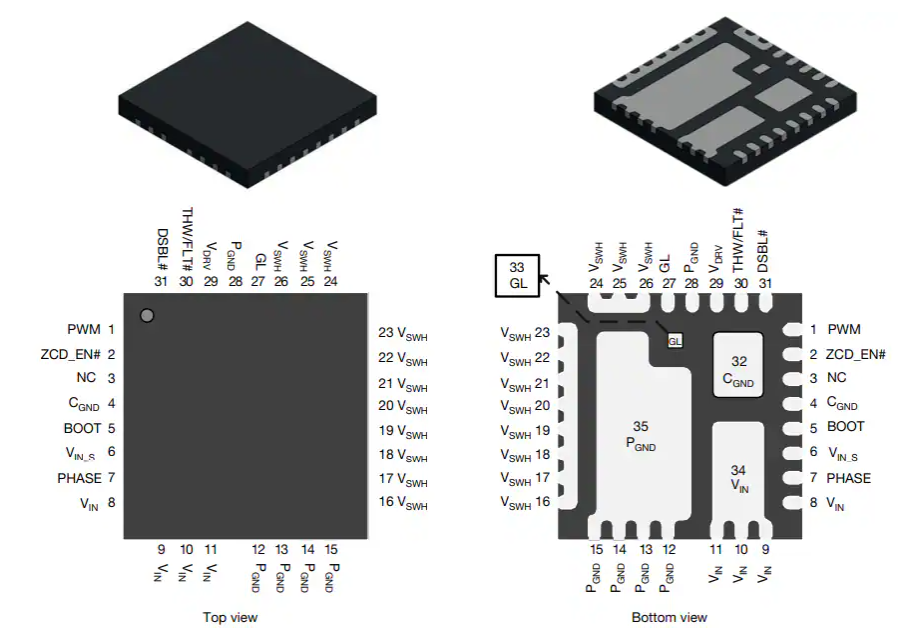

• 熱增強型PowerPAK^?^ MLP55-31L封裝
• 第五代MOSFET技術和集成肖特基二極管的低側MOSFET
• 提供超過50A的持續電流、70A峰值電流 (10ms) 和100A峰值電流 (10μs)
• 95% 峰值效率
• 高達 1.5 MHz 的高頻操作
• 優化用于12V輸入級的功率MOSFET
• 3.3V和5V PWM邏輯，具有三態和保持功能
• 零電流檢測控制功能，可提高提高輕負載效率
• 低 PWM 傳播延遲(<20 ns)
• 熱監控標志
• 欠壓閉鎖保護
• 應用包括CPU、GPU和內存的多相VRD

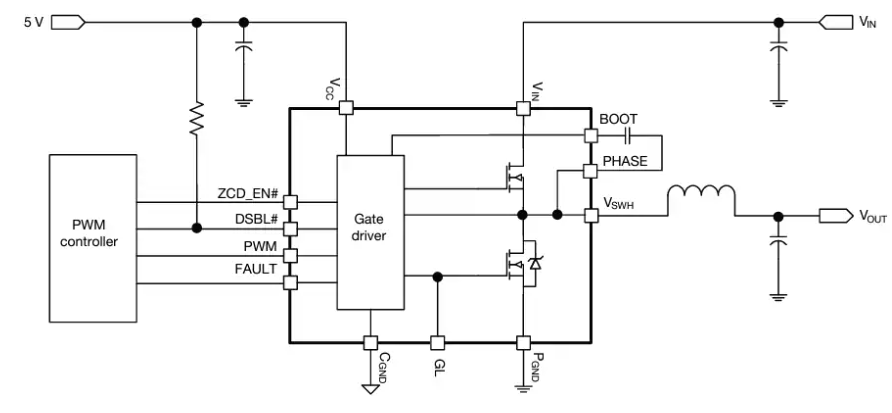

典型應用

基于Vishay SiC653A數據手冊的技術解析與應用指南

一、產品核心特性與技術創新

1. ?高電流密度與功率集成?

• ?電流能力?：支持50 A連續電流（每相），峰值電流達70 A（10 ms）及100 A（10 μs），適用于多相并聯的CPU/GPU供電場景。
• ?封裝技術?：采用5 mm × 5 mm MLP55-31L PowerPAK?封裝，通過熱增強設計將結到環境熱阻（θJA）降至10.6 °C/W。
• ?半導體工藝?：內部功率MOSFET基于第五代TrenchFET?技術，顯著降低開關與導通損耗。

2. ?智能化驅動與保護功能?

• ?集成門極驅動IC?：兼容3.3 V/5 V PWM邏輯與三態控制，集成自舉肖特基二極管。
• ?自適應死區控制?：通過監測高邊（GH）與低邊（GL）門極電壓動態調整死區時間，避免直通風險。
• ?多重保護機制?：
  • ? 欠壓鎖定（UVLO） ?：在VDRV低于3.1 V時關閉驅動，確保系統安全啟動。
  • ? 熱警告標志（THWn） ?：當結溫超過160 °C時觸發開漏輸出，需外接控制器決策關斷。
  • ? 零電流檢測（ZCD） ?：輕載時通過ZCD_EN#引腳切換至二極管仿真模式（DCM），提升效率。

二、關鍵電氣參數與性能曲線解析

1. ?效率與功率損耗特性?

• ?峰值效率?：在12 V輸入、1.8 V輸出條件下可達95 %（圖6）。
• ?損耗分布?：
  • 開關頻率1 MHz時總損耗約7 W（輸出電流50 A）（圖7）。
  • 損耗隨輸入電壓升高而增加（圖8），需優化輸入濾波設計。

2. ?驅動與邏輯電平兼容性?

• ?PWM閾值?：
  • 上升沿閾值：2.45 V（典型值）
  • 下降沿閾值：0.9 V（典型值）
  • 三態電壓范圍：1.8 V（典型值）
• ?傳播延遲?：
  • 高邊關斷延遲：< 15 ns
  • 低邊開啟延遲：< 12 ns

三、功能模塊深度剖析

1. ?PWM三態工作機制?

• ? 雙態邏輯（H/L） ?：PWM高于2.45 V時開啟高邊MOSFET，低于0.9 V時開啟低邊MOSFET。
• ?三態邏輯?：當控制器PWM輸出呈高阻態時，若持續時間超過維持時間（tTSHO），則同時關閉高邊與低邊MOSFET，避免電感振鈴導致的負壓振蕩。

2. ?自舉電路與供電設計?

• ?集成 bootstrap 二極管?：僅需外接電容（推薦0402封裝）即可生成高邊驅動電壓。
• ?VDRV去耦?：需在引腳29（VDRV）與引腳28（PGND）間并聯2.2 μF陶瓷電容，抑制門極噪聲耦合。

3. ?散熱管理與故障響應?

• ?熱警告閾值?：
  • 標志置位：結溫 > 160 °C
  • 標志清除：結溫 < 135 °C
• ?熱增強布局?：在VIN與PGND焊盤添加Φ8 mil熱 relief 過孔，利用內層銅箔散熱。

四、PCB布局核心準則

1. ?電源層與去耦優化?

• ?VIN/PGND平面?：采用重疊平面設計，多層陶瓷電容（1210/0805/0603/0402）需緊靠器件引腳布局，小容量電容（如0402）應最接近VIN引腳。
• ?高頻環路控制?：VSWH覆銅區域需最小化，避免噪聲輻射。

2. ?信號完整性保護?

• ?控制信號路由?：PWM、ZCD_EN#、DSBL#等信號線需遠離功率節點（如VSWH），推薦在內層布線并用地平面屏蔽。

3. ?多相并聯布局示例?

• ?6相拓?fù)?/strong>?（圖28-29）：所有SiC653A沿X軸緊湊排列，電感緊貼模塊輸出端。高電流路徑（VIN、VSWH、VOUT、PGND）采用全層覆銅并聯，降低阻抗與熱阻。

五、典型應用場景與選型建議

1. ?適用領域?

• 服務器CPU/GPU多相穩壓器（VRD）
• 高性能計算與網絡設備電源
• 工業自動化大電流直流轉換

2. ?型號對比?
