在工業4.0深化、新能源電力系統規?；ㄔO(shè)及高端裝備制造升級背景下，數據采集（DAS）作為工業控制“神經末梢”，其采樣同步性、精度穩定性、環境適應性及設計便捷性成為效率瓶頸。當前工業場景中，多通道采樣不同步導致數據分析偏差、外部器件依賴增加設計復雜度、惡劣環境下可靠性不足、接口兼容性差推高適配成本、高功耗難滿足嵌入式需求等痛點突出。

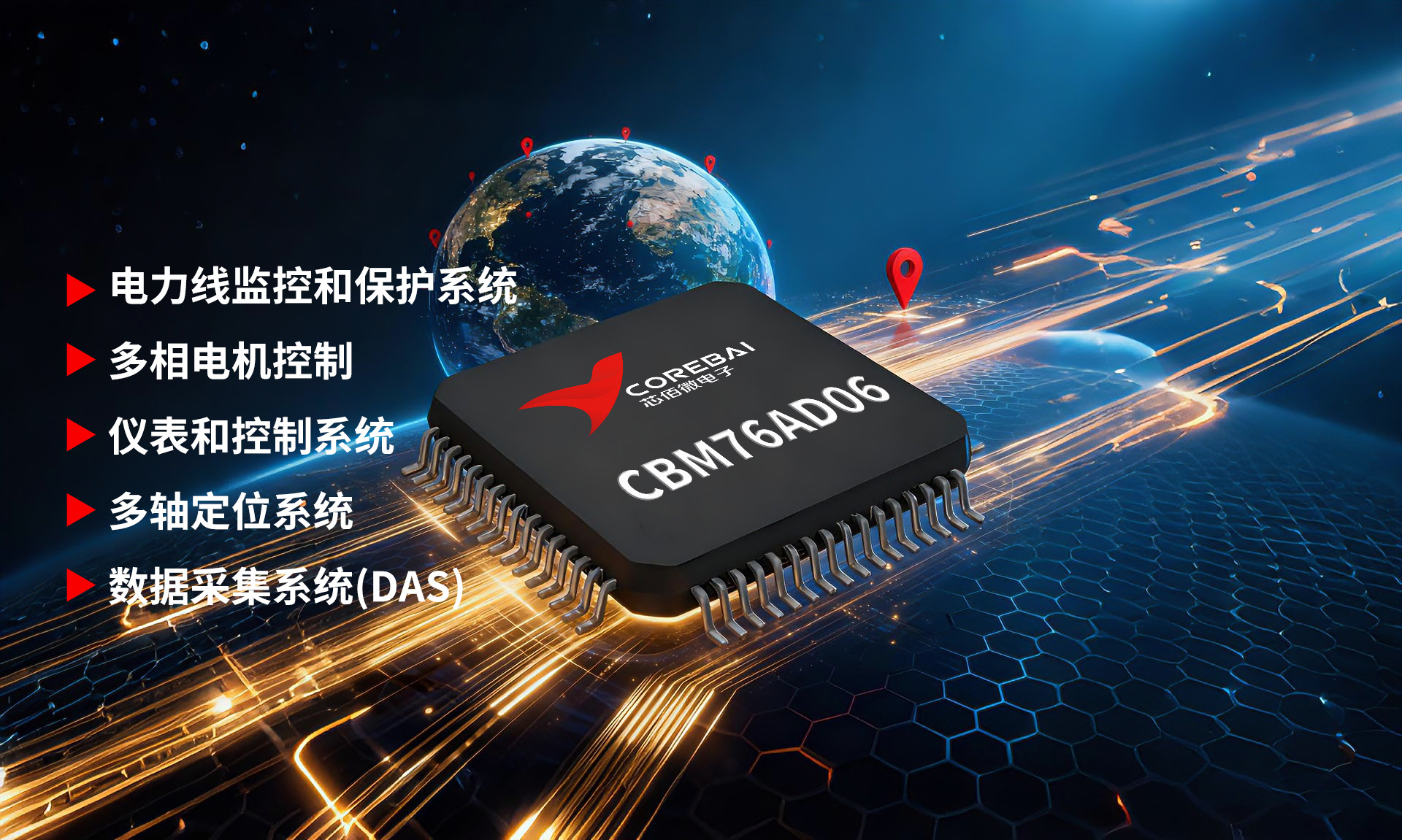

為此，芯佰微電子推出CBM76AD0616位8通道同步采樣模數數據采集系統（DAS），定位工業級高集成核心器件，以“高精度+高集成+高可靠+靈活適配”破解數據采集核心痛點。

落地解決工業場景關鍵需求

全通道同步采樣+超高精度：作為16位分辨率的8通道同步采樣DAS，CBM76AD06支持所有通道以200kSPS的吞吐速率同步采樣——信噪比（SNR）最高達95.5dB、總諧波失真（THD）低至-107dB，積分非線性（INL）與微分非線性（DNL）均控制在±0.5LSB以內，可精準捕捉多通道信號的時間關聯性。

采用“全集成”架構，內置模擬輸入鉗位保護（耐受±16.5V過壓）、二階抗混疊濾波器（3dB截止頻率22kHz，200kSPS采樣時提供40dB抗混疊抑制）、2.5V片內精密基準源及緩沖器，且僅需單5V模擬電源（AVCC：4.75V~5.25V）與2.3V~5.25V邏輯電源（VDRIVE）供電。這一設計省去外部運放、雙極性電源及獨立基準源，減少30%以上外圍器件，降低BOM成本與PCB面積，縮短設計調試周期，適配緊湊型工業控制模塊。

針對工業復雜環境，該器件工作溫度覆蓋-40℃~+85℃寬溫范圍，模擬輸入通道ESD額定值達7kV，模擬輸入阻抗穩定保持1MΩ（不受采樣頻率影響），輸入鉗位可抵御瞬時過壓。如新能源光伏逆變器監測中，可耐受高溫與電磁干擾；戶外電力線路監測中，抵御低溫與雷擊過壓，確保數據采集連續性。

提供并行、串行、并行字節三種接口模式，通過PAR/SER/BYTESEL與DB15/BYTESEL引腳切換，兼容SPI/QSPI?/MICROWIRE?/DSP接口；支持內部/外部基準源切換（REFSELECT引腳控制），適配多設備級聯需求。無需修改硬件即可對接FPGA、DSP、MCU等平臺，如傳統工業儀表升級中兼容原有DSP系統，多器件級聯時通過外部基準保障同步性。

智能功耗控制：CBM76AD06針對不同運行狀態優化功耗：正常工作模式（200kSPS采樣）功耗100mW，待機模式25mW，停機模式低至μW級，通過STBY引腳切換模式。如便攜式數據記錄儀中，待機模式延長續航；間歇采樣設備中，停機模式降低非工作能耗。

CBM76AD06支持通過OS[2:0]引腳選擇2~64倍過采樣率，過采樣后SNR最高達97dB，3dB帶寬可調節（16倍過采樣時為6kHz），最大吞吐量隨過采樣率動態調整（無過采樣200kSPS，64倍過采樣3.125kSPS）。高精度測量場景（如溫度壓力采集）用高過采樣提升SNR，高速場景（如電機控制）用無過采樣保障實時性。
