SD93F115B遠程升級應用方案

01概述

在傳統嵌入式開發中，固件在設備出廠時即被固化，其生命周期的功能也隨之被定格。這導致任何后續的功能迭代、優化都無法有效部署，極大地限制了產品市場的競爭力。遠程對設備的固件進行更新可以持續為用戶提供新功能和體驗，降低運維成本和潛在風險。因此，遠程升級功能是嵌入式設備中的核心基礎功能。

02方案介紹

SD93F115B的Flash一共有120K，將這120K分為3個區域，Bootloader分12K，F(xiàn)lag分1K，APP分107K。Bootloader是固件更新是用到的程序，F(xiàn)lag用于存放固件更新?tīng)顟B(tài)的標志，APP是應用程序。

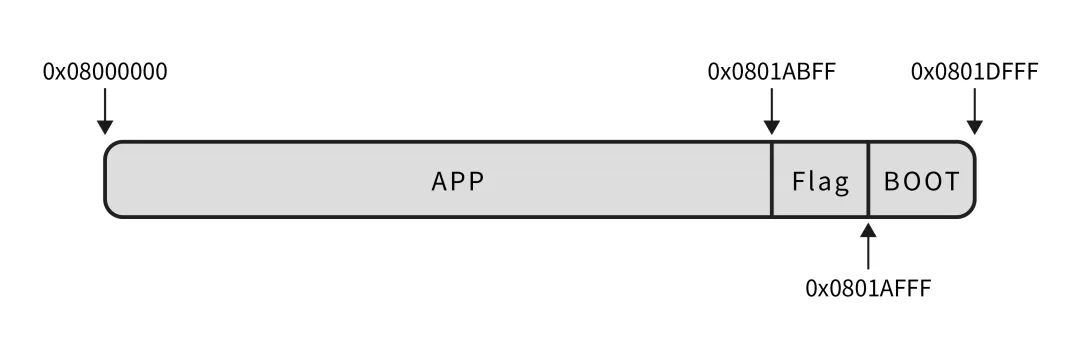

內存分配框架

一般狀態下，固件更新是由APP區域的代碼發起的，當APP收到固件更新命令后就可以跳轉至Bootloader區進行固件更新。如果固件更新時發生斷電或其他錯誤，再重新上電后Bootloader也會檢查當前固件以及標志位的狀態，檢查到錯誤也會執行固件更新功能。

Bootloader區的代碼用于在收到固件命令或檢查到當前固件錯誤時更新當前的固件。芯片上電后是否進行固件更新由Flag區域的標志位確定。

03方案功能說明

APP功能

APP區域主要用于編寫應用程序，當程序運行在此區域時收到固件更新命令后，其主要功能為：

更新Flag區的標志位，保證后續跳轉至Bootloader區后固件更新命令的順序執行

在收到固件更新命令后跳轉至Bootloader區，以啟動更新流程

Flag功能

Flag區不需要存儲代碼，而是專門用于記錄固件更新的狀態(例如：更新中、更新成功和更新失敗)以及固件的校驗碼等其他信息。

Bootloader功能

在芯片上電時，會先啟動Bootloader，對Flag區域進行檢查以確定當前固件是否需要升級，如果需要就跳到升級功能，等待接收新固件，否則就直接跳轉到APP執行應用程序。

在整個固件更新過程中，Bootloader會動態更新Flag區的標志位，如果因?yàn)橹型緮嚯妼?dǎo)致更新失敗，再次上電時，Bootloader能通過Flag區的標志位識別到當前狀態不是“更新成功”，從而再次執行固件更新功能，防止設備不能正常使用。

固件更新整體流程如下：

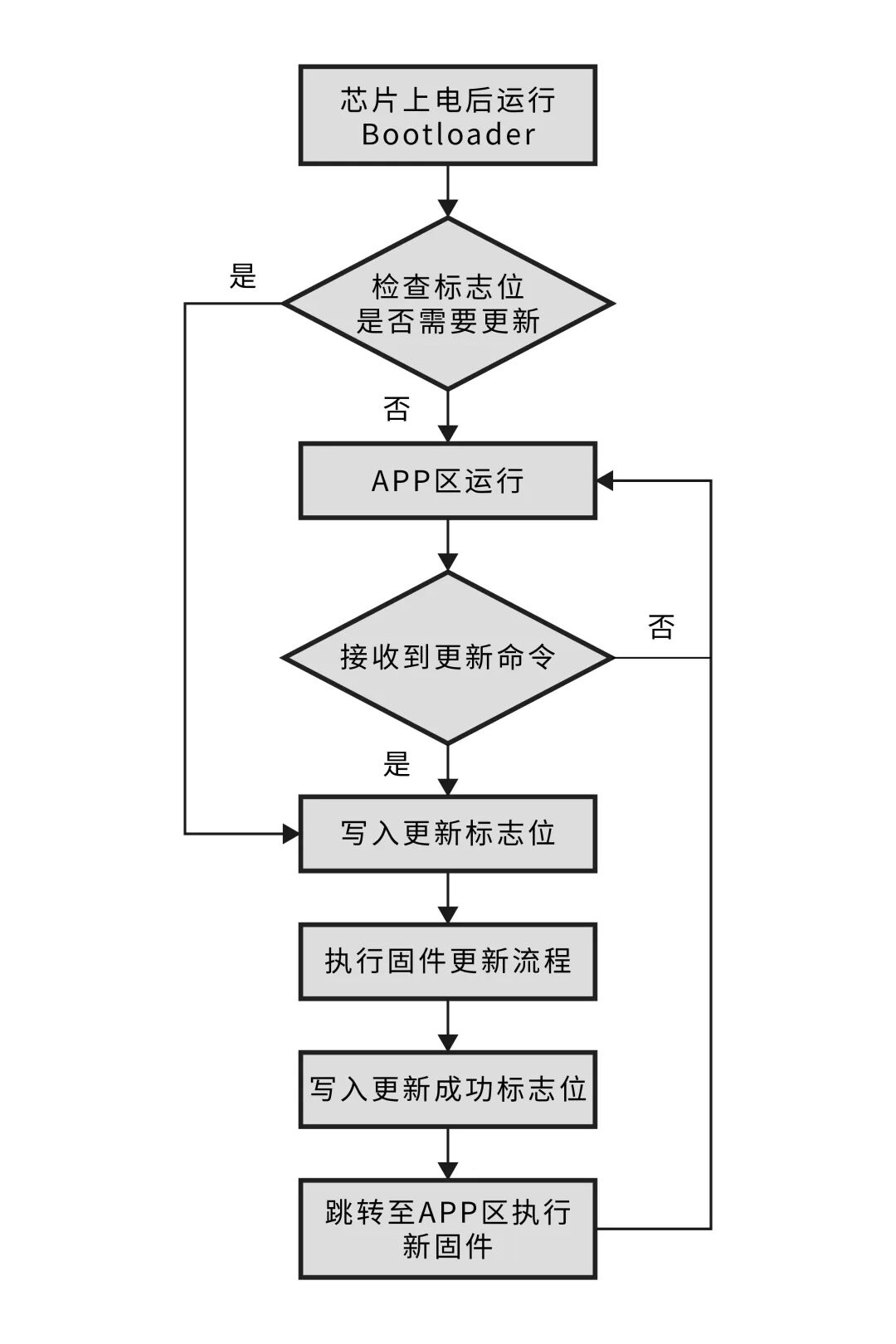

遠程升級流程圖

啟動文件

正常情況下芯片上電會先執行main函數，想要實現以上方案，需要修改啟動文件。將固件更新函數的執行放在main函數之前。改寫內容如下圖。

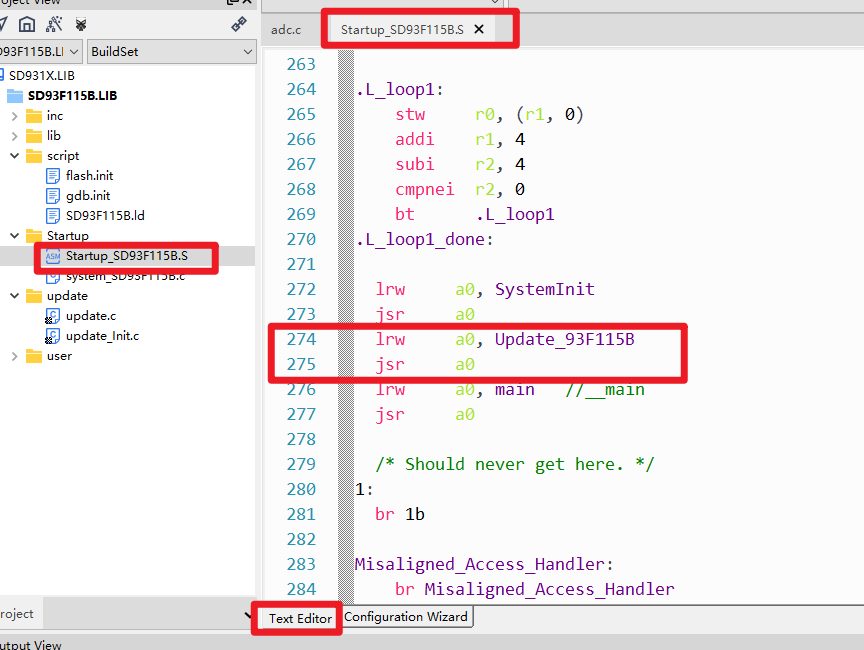

啟動文件 Startup_xxx.S

在SD93F115B的啟動文件system_SD93F115B.c中添加CPUInit函數和SystemInit函數，并在system_sd93f115b.h中聲明。以上函數需要設置在Bootloader區，以保證上電時芯片能夠正確初始化。函數內容如下圖。

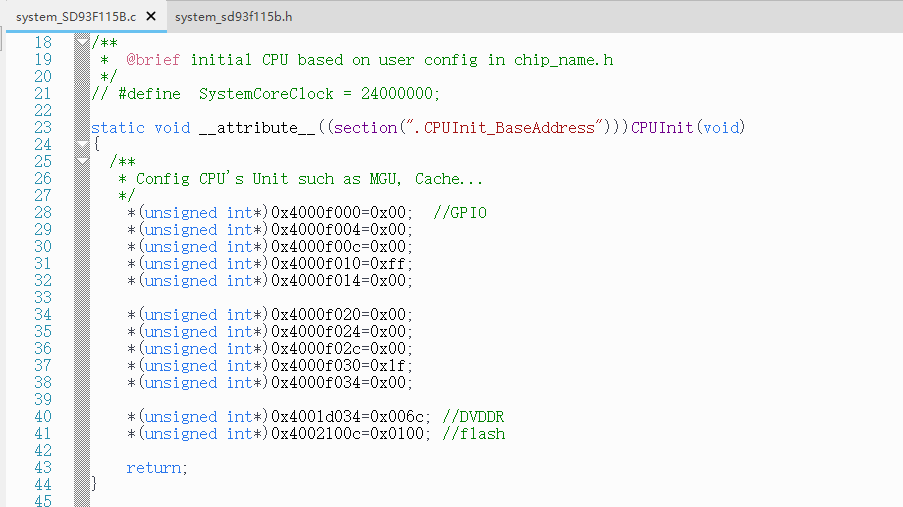

CPUInit函數

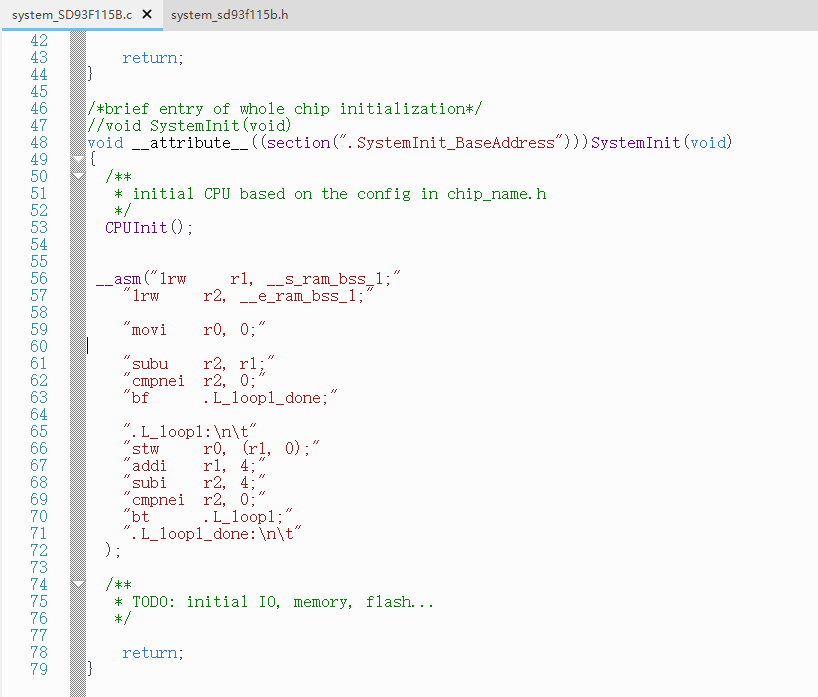

SystemInit函數

04方案特點

不需要同時保存兩個版本的固件，最大化利用芯片的Flash空間；

更新失敗后可以重新更新，防止設備更新失敗后無法使用；

可以根據需要選擇固件更新的協議。
