HY-PHS 低壓電器瞬動測試專用電源

作為低壓配電系統的“安全衛士”，斷路器的瞬動保護性能直接關系到線路、設備及人員安全——當發生短路、過載等故障時，毫秒級的跳閘響應是避免事故擴大的關鍵。

針對斷路器瞬動測試的核心需求，航裕電源量身打造HY-PHS系列低壓電器瞬動測試專用電源，從 “精準模擬” 到 “高效適配”，全方位解決測試痛點，讓斷路器安全性能檢測更可靠、更高效!

測試需求

為精確評估直流斷路器在瞬動工況下的動作特性，需要具備卓越的動態響應性能與輸出穩定性測試電源。電源應在極短時間內實現電流的快速爬升，并精確穩定于預設目標值，以準確模擬實際運行中可能出現的短路、過載等嚴苛工況，從而真實復現斷路器的極限工作狀態，為性能驗證與產品優化提供可靠數據支撐。

用戶測試需求：

1. 大電流輸出，電流上升時間10%-100%：≤5ms或≤10ms，且不有 過沖;

2. 界面可視化脫扣時間;

3. 模塊化設計，采用主從機并機，單機使用或并機大電流均可使用。

航裕電源解決方案

航裕電源HY-PHS系列專為低壓電器瞬動測試而設計，能夠在毫秒級時間內輸出穩定且可重復的測試電流，為斷路器、接觸器等低壓電器的性能驗證提供高可靠性的測試支撐。

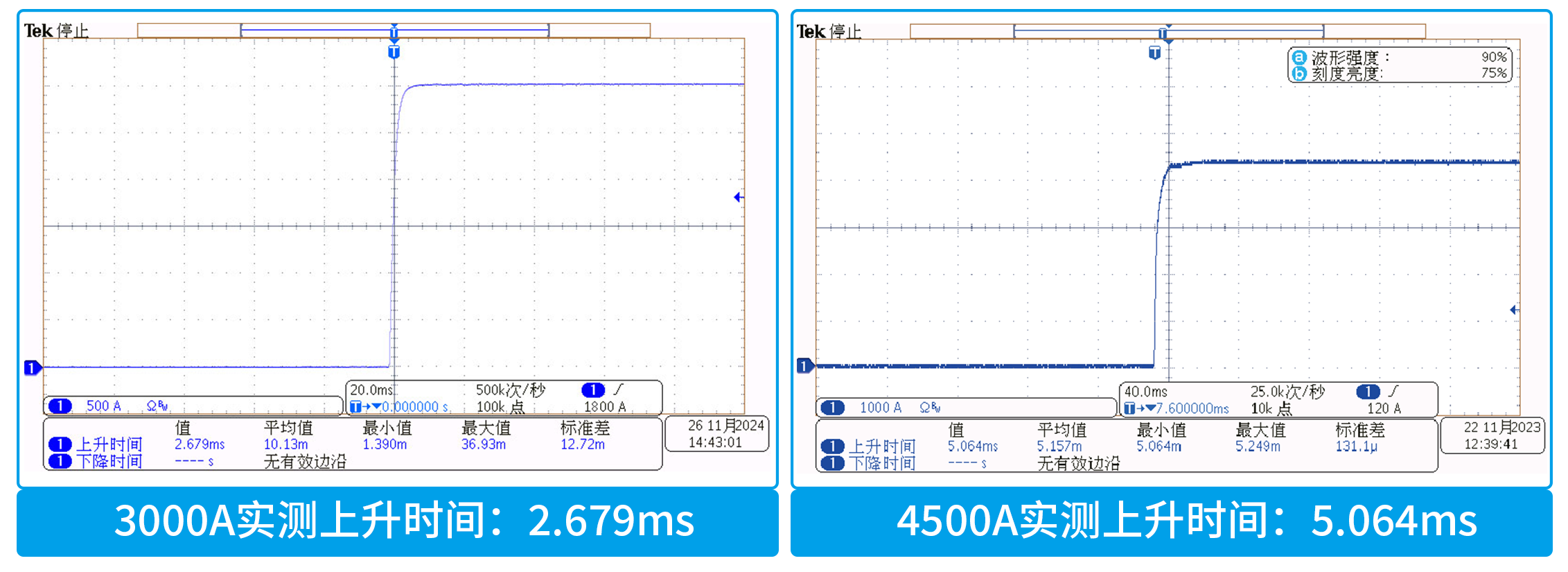

1. 電流快速上升實測波形圖

按行業標準GB/T14048.2要求，應用于斷路器瞬動測試電流上升時間≤5ms/10ms，航裕電源HY-PHS系列電流最高可擴展至50kA，覆蓋斷路器廣泛電流需求，以下為3000A、4500A波形實測，如下圖：

2. 可視化脫扣時間

電源界面配置脫扣時間顯示功能，顯示精度根據用戶需求定制，可直觀的看到脫扣時間，便于分析和判斷斷路器的性能。

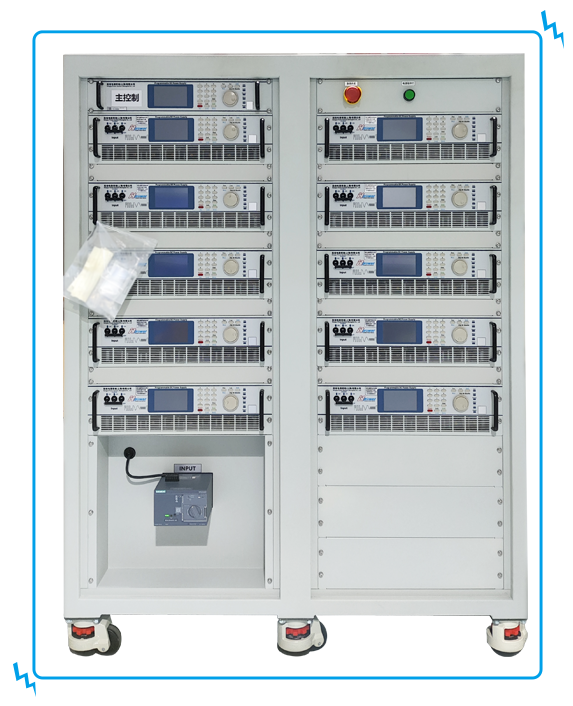

3. 大電流并機輸出

模塊化設計是該系統的核心優勢，支持多臺設備并聯以擴展輸出電流，大幅提升總輸出能力，又確保并聯后與單機性能一致，且緊湊的一體化體積，尤其適合電力需求高而安裝空間受限的應用場景。

設備具備“集中并聯，分布式使用”的靈活特性。既可整合實現大電流輸出，也可拆分為獨立單機運行，大幅提升設備利用率。幫助用戶降低成本、提高效率，未來后期用戶如需擴容升級也非常便捷。

4. 電源具備編程功能

對斷路器進行電流循環沖擊測試，可通過電源顯示屏進行編程，可選擇：步階、階梯、漸變設定電流值、循環時間(時間、分、秒、毫秒)、循環步數、循環次數等編程功能。

助力用戶實現輕松便捷的編程功能，完成精準、高效的自動化測試。

方案產品推薦

每一次精準的測試，都是對電力安全與系統穩定的鄭重承諾。航裕電源，以技術為盾，以創新為劍，致力于成為您最可靠的測試伙伴，共同筑牢直流配電安全的基石。
