該AMC1304是一種精密的三角形 Σ （ΔΣ） 調制器，其輸出通過具有很強抗磁干擾能力的電容式雙隔離柵與輸入電路隔開。該柵經認證可提供高達 7000 V 的增強隔離峰符合 DIN VDE V 0884-11、UL1577 和 CSA 標準。該器件與隔離電源結合使用，可防止高共模電壓線上的噪聲電流進入本地系統接地并干擾或損壞低壓電路。
*附件：amc1304l25.pdf

AMC1304的輸入經過優化，可直接連接到分流電阻器或其他低電壓電平信號源?！?0mV 器件獨特的低輸入電壓范圍可顯著降低分流器的功耗，同時支持出色的交流和直流性能。通過使用適當?shù)臄?shù)字濾波器（即集成在 TMS320F2807x 或 TMS320F2837x 系列上）來抽取比特流，該器件可以在 78 kSPS 的數據速率下實現 16 位分辨率，動態范圍為 81 dB （13.2 ENOB）。

在高側，調制器由集成的低壓差 （LDO） 穩壓器供電，該穩壓器允許 4 V 至 18 V （LDOIN） 之間的非穩壓輸入電壓。隔離式數字接口采用 3.3V 或 5V 電源 （DVDD） 供電。

該AMC1304采用寬體SOIC-16 （DW）封裝，額定溫度范圍為–40°C至+125°C。

特性

• 引腳兼容系列針對基于分流電阻的電流測量進行了優化：
  • ±50 mV 或 ±250 mV 輸入電壓范圍
  • CMOS 或 LVDS 數字接口選項
• 出色的直流性能，支持系統級的高精度傳感：
  • 失調誤差：±50 μV 或 ±100 μV（最大值）
  • 失調漂移：1.3 μV/°C（最大值）
  • 增益誤差：±0.2%或±0.3%（最大值）
  • 增益漂移：±40 ppm/°C（最大值）
• 安全相關認證：
  • 7000伏PK根據 DIN VDE V 0884-11： 2017-01 的強化隔離
  • 5000伏有效值根據 UL1577 隔離 1 分鐘
  • CAN/CSA 5A-組件驗收服務通知和IEC 62368-1終端設備標準
• 瞬態抗擾度：15 kV/μs（最小值）
• 高電磁場抗擾度（參見應用筆記SLLA181A)
• 外部5 MHz至20 MHz時鐘輸入，便
  于系統級同步
• 片內18V LDO穩壓器
• 在擴展的工業溫度范圍內完全額定

參數

方框圖

AMC1304x 系列（含 AMC1304L05/L25/M05/M25）是德州儀器推出的高精度隔離式 ΔΣ 調制器，核心優勢是強化隔離性能、精準直流 / 交流特性及集成 LDO 調節器，適配分流電阻電流檢測與隔離電壓測量，廣泛應用于工業電機驅動、光伏逆變器、不間斷電源等高壓場景。

一、核心性能與定位

• 隔離與精度 ：支持 7000 V??強化隔離（符合 DIN VDE V 0884-11、UL1577 標準），5000 V???隔離耐壓（1 分鐘）；共模瞬態抗擾度（CMTI）≥15 kV/μs，電磁干擾免疫力強。直流精度優異，失調誤差最大 ±50 μV（x05 型）/±100 μV（x25 型），增益誤差最大 ±0.2%~±0.3%，溫漂低至 1.3 μV/°C（失調）、40 ppm/°C（增益）。
• 輸入與動態性能 ：分兩種輸入量程，x05 型 ±50 mV、x25 型 ±250 mV，適配不同分流電阻需求；差分輸入阻抗 5 kΩ（x05 型）/25 kΩ（x25 型），輸入帶寬 800 kHz~1 MHz。動態性能出色，1 kHz 輸入時 SNR 最高 85 dB、THD 低至 - 90 dBc、SFDR 達 90 dBc，配合數字濾波器可實現 16 位分辨率（ENOB 最高 13.2 位）。
• 接口與供電 ：數字接口分 LVDS（L 系列）和 CMOS（M 系列）兩種，兼容 3.3 V/5 V 控制器；外部時鐘輸入范圍 5 MHz20.1 MHz，支持多通道同步。集成 18 V LDO 調節器，高壓側供電（LDOIN）4 V18 V，數字側供電（DVDD）3.0 V~5.5 V，工作功耗低，LDO 輸入電流典型 5.3 mA。
• 環境與封裝 ：工作溫度 - 40°C~125°C，滿足工業寬溫要求；采用 16 引腳 SOIC（DW）封裝（10.3 mm×7.5 mm），引腳布局緊湊，便于 PCB 布局。

二、關鍵功能與硬件特性

1. 核心功能模塊

• 隔離與信號調理：基于 SiO?電容隔離屏障，抗磁場干擾，隔離電阻 > 10? Ω，屏障電容僅 1.2 pF，減少信號耦合干擾；前端集成差分放大器與采樣電路，二階 ΔΣ 調制器將模擬信號轉換為 1 位數字比特流，需外部數字濾波器（如 TI TMS320F28x 系列 SDFM 模塊） decimation 處理。
• 供電與保護：集成 LDO 調節器，輸出端（VCAP）需并聯 0.1 μF 去耦電容，簡化高壓側供電設計；具備失效保護輸出功能，高壓側供電缺失時輸出狀態穩定，避免系統誤動作；輸入過壓時內部 ESD 二極管保護，輸入電流限制在 ±10 mA。
• 靈活適配：支持兩種數字接口，LVDS 接口（L 系列）適合高速遠距離傳輸，CMOS 接口（M 系列）兼容常規控制器；外部時鐘可靈活配置，支持多器件同步采集，適配多通道電流 / 電壓檢測場景。

2. 工作與應用模式

• 信號轉換流程：模擬輸入信號經前端放大、采樣后，由 ΔΣ 調制器轉換為高頻 1 位比特流，通過隔離屏障傳輸至數字側；外部數字濾波器（如 sinc3 濾波器）對比特流進行濾波和解調，輸出高分辨率數字結果，數據率最高 78 kSPS（OSR=256 時）。
• 過范圍與故障處理：輸入超量程時（x05 型 ±62.5 mV、x25 型 ±312.5 mV），輸出會周期性產生 1 位翻轉以標識正常工作；高壓側供電失效時，輸出保持固定狀態，便于系統故障診斷。

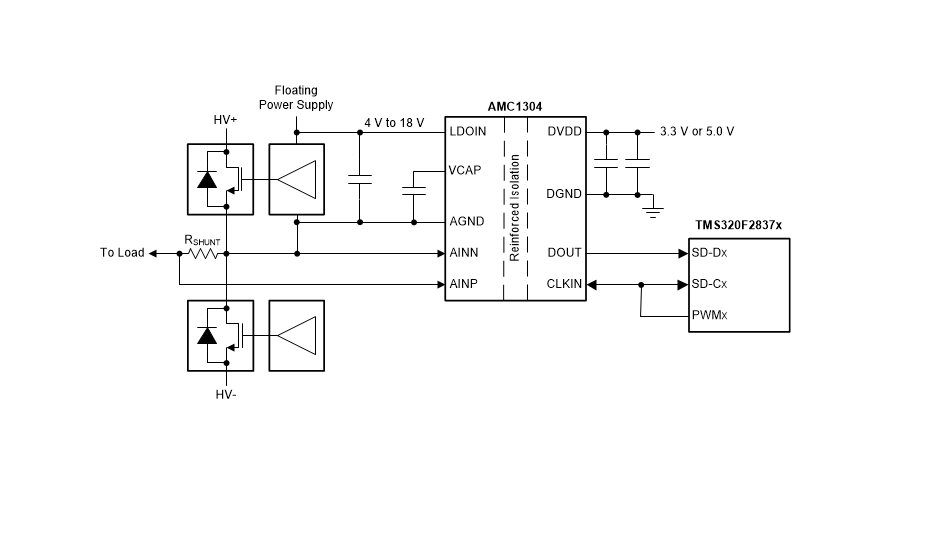

• 典型應用場景：分流電阻式電流檢測（工業電機驅動、UPS），通過電阻分壓實現隔離電壓測量（光伏逆變器直流母線電壓檢測），適配多通道同步采集方案。

三、關鍵設計要點

1. 供電與去耦 ：LDOIN 引腳需就近并聯 0.1 μF 陶瓷電容 + 10 μF 電解電容去耦，VCAP 引腳（LDO 輸出）需并聯 0.1 μF 電容（靠近引腳）；數字側 DVDD 引腳配置 0.1 μF+1~10 μF 去耦電容，減少電源噪聲影響。
2. 布局規范：PCB 需嚴格劃分高壓側（AGND）與數字側（DGND），隔離區域需保持≥8 mm 爬電 / 電氣間隙；分流電阻應靠近 AINP/AINN 引腳，布線對稱以減少干擾；LVDS 接口需在靠近器件處串聯 100 Ω 終端電阻，保證信號完整性。
3. 濾波與校準：建議搭配 sinc3 數字濾波器（OSR=256）以?xún)?yōu)化精度；電壓測量場景中，需匹配輸入電阻與器件輸入阻抗，通過系統校準抵消額外增益誤差；避免輸入引腳懸空，未使用時需連接至 AGND 或合適偏置電壓。

四、型號差異與選型
