半導體前道制程工藝中Monitor Wafer(控擋片)的詳解;

愛在七夕時 ? 來源:愛在七夕時 ? 作者:愛在七夕時 ? 2025-11-12 08:13 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

【博主簡介】本人“愛在七夕時”,系一名半導體行業質量管理從業者,旨在業余時間不定期的分享半導體行業中的:產品質量、失效分析、可靠性分析和產品基礎應用等相關知識。常言:真知不問出處,所分享的內容如有雷同或是不當之處,還請大家海涵。當前在各網絡平臺上均以此昵稱為ID跟大家一起交流學習!

在半導體工藝制程中,擋片(Dummy Wafer)和控片(Monitor Wafer)是兩類重要的非產品硅片,主要用于輔助生產、調試機臺及監控工藝穩定性。同時,當然還有正片(Prime Wafer),這個就不用多解釋了(主要產品)。而擋片(Dummy Wafer)和控片(Monitor Wafer)一般是由晶棒兩側品質較差處切割出來,用于調試機臺、監控良率,比如顆粒、刻蝕速率、薄膜沉積速率和均勻性等。制成越先進,需要的擋片、控片越多。為了避免浪費,擋片會經過研磨拋光,重復利用,但使用次數有限??仄鶕?jù)具體情況對待,某些制程的控片是無法回收使用的。


因為它們承擔著監控機臺健康狀態、確保生產穩定性和產品質量的重要角色。雖然擋片(Dummy Wafer)和控片(Monitor Wafer)本身并不進入產品銷售環節,但其存在卻是量產穩定性和良率優化的基礎,所以,它們的存在都是晶圓制造廠內不可或缺的一部分,以下就是本期要跟大家分享的內容:

一、擋片(Dummy Wafer)的介紹

Dummy Wafer,中文稱為填充片,也可叫“擋片”,它是在晶圓制造過程中專門用于填充機臺設備的晶圓,通常不會用于實際生產,也不會直接作為成品出售。其主要作用是為滿足設備運行的特定要求或約束,確保設備的工藝性能穩定,同時優化資源利用率并減少生產風險。擋片(Dummy Wafer)的設計和使用是晶圓廠生產管理的重要組成部分。在晶圓制造的不同工藝階段,由于設備的特性及工藝要求,擋片(Dummy Wafer)在保證設備正常運行、優化資源分配、降低良品晶圓損耗方面起到了不可替代的作用。其核心定義是:用于穩定工藝環境、保護正片及調試機臺的輔助硅片。它存在的主要功能是:

1、填充設備容量

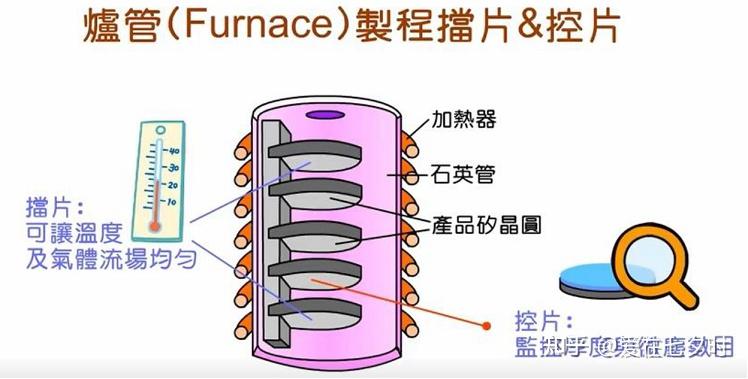

某些設備(如爐管、刻蝕機)在運行時對晶圓數量有一定要求。例如,爐管設備的熱處理工藝需要晶圓在一定數量的情況下,才能形成穩定的氣流、溫度場和化學反應環境。如果只放置少量生產晶圓,設備性能可能不穩定,最終影響工藝質量。因此,擋片(Dummy Wafer)被用來填充設備以達到所需數量。將晶圓設備比作一個烤箱,如果烤箱里只放一塊面包,熱量可能分布不均勻,但如果放滿面包,就能均勻受熱。同理,擋片(Dummy Wafer)起到了“湊人數”的作用,確保設備在最佳負載下運行。

2、保護生產晶圓

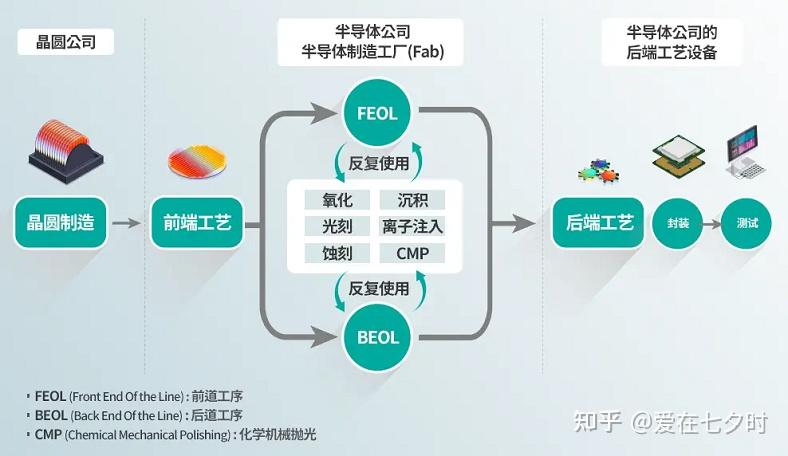

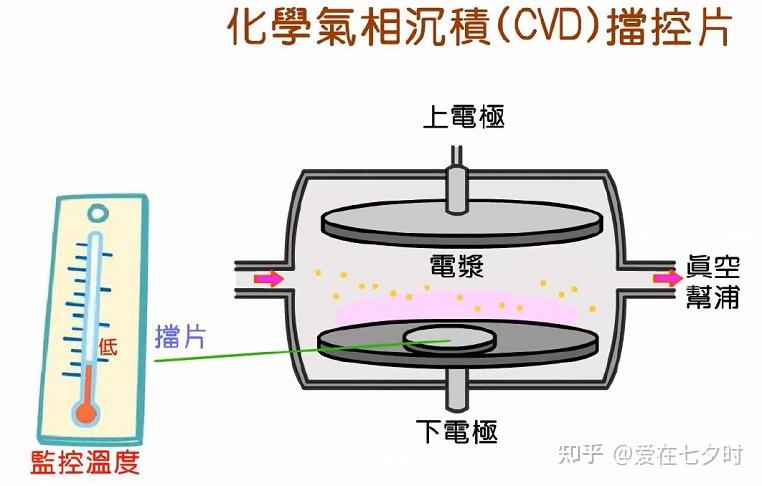

在某些高風險工藝中,比如離子注入、刻蝕和化學氣相沉積(CVD),設備調試或初始工藝階段可能存在工藝不穩定或顆粒生成較多的情況。如果直接使用生產晶圓(PW),可能造成不可挽回的良率損失。擋片(Dummy Wafer)在此類工藝中起到試探性作用,避免生產晶圓直接暴露在潛在風險下。擋片(Dummy Wafer)就像探路先鋒,先確認前方道路安全,再讓生產晶圓“放心通過”。

3、均勻分布工藝負載

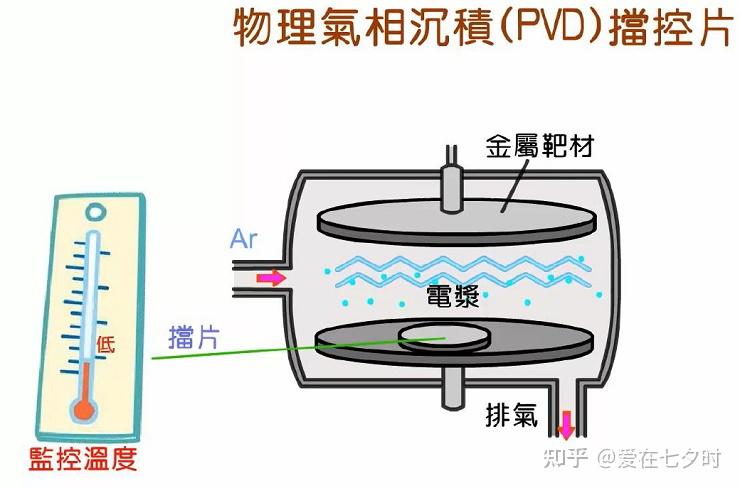

某些設備在進行工藝處理時,需要工藝載體(例如爐管或刻蝕腔體)內的晶圓分布均勻。例如在物理氣相沉積(PVD)中,如果晶圓數量或擺放位置不對稱,可能導致沉積速率和厚度均勻性受到影響。擋片(Dummy Wafer)的加入能夠平衡設備內晶圓的布局,確保整個工藝的穩定性和均勻性。

4、減少設備閑置成本

在晶圓制造中,設備的啟動和關閉都會消耗大量時間和資源。如果沒有生產晶圓需要加工,設備長時間閑置可能導致資源浪費和設備性能下降。通過加工擋片(Dummy Wafer),可以讓設備保持活躍狀態,同時為后續生產做好準備。

5、進行設備驗證和工藝調試

擋片(Dummy Wafer)通常被用作設備的驗證載體。例如,在設備維護、清洗后,需要使用擋片(Dummy Wafer) 測試設備狀態是否恢復正常。如果檢測到異常,可以調整設備參數或進行再次清洗,而不需要直接損耗生產晶圓。設備就像一輛汽車,擋片(Dummy Wafer)就像測試用的輪胎,確保汽車性能正常后,再換上“昂貴”的生產用輪胎。

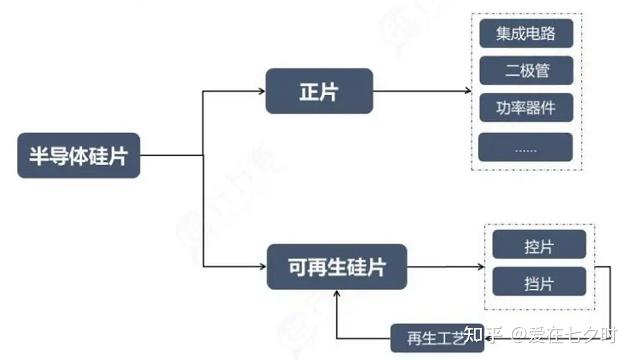

部分擋片經研磨拋光后可重復使用(稱為“可再生硅片”),但使用次數受限于表面損傷程度。


二、控片(Monitor Wafer)的介紹

控片同樣由晶棒兩側品質較差部分切割而成,其核心定義是:用于監控機臺運行狀態、工藝精度及良率的輔助硅片。它存在的主要功能是:

1、機臺穩定性監控

在正式生產前或生產過程中,定期使用控片測試機臺的重復性(如刻蝕速率、薄膜沉積均勻性),確保設備性能符合要求;

2、工藝良率監控

通過插入控片增加監控頻率,實時跟蹤正式生產片的工藝質量(如顆粒污染、缺陷率),及時調整工藝參數;

3、新工藝驗證

在引入新工藝或設備改造后,通過控片驗證工藝效果,降低正片報廢風險。

部分特殊制程的控片因污染或性能損耗無法回收,需按一次性耗材處理。

上面講完了擋片(Dummy Wafer)和控片(Monitor Wafer)的介紹后,肯定有些朋友會有疑問:這兩個東西不就是同一種么?是的,在行業中,很多時候大家并沒有把擋片(Dummy Wafer)和控片(Monitor Wafer)分開來跟大家講解,一般也都會把Monitor Wafer統稱為“控擋片”。

所以,綜合來講:Monitor Wafer(控擋片)就是一種非生產晶圓(NPW),其主要目的是通過各種監控方法評估和確保機臺的運行狀態、工藝參數的穩定性以及產品加工過程的可靠性。在生產過程中,所有機臺和工藝步驟都需要嚴格控制,而Monitor Wafer(控擋片)可以作為“探針”對設備和工藝進行實時或周期性的“體檢”,類比成“醫療中的體檢工具”。通過在日常生產中定期或不定期使用Monitor Wafer(控擋片),可以有效預警機臺異常,減少良率波動,同時優化維護策略。


三、Monitor Wafer(控擋片)的分類及用途

Monitor Wafer(控擋片)根據其用途和檢測頻率可分為以下兩類:Daily Monitor和隨貨Monitor。

1、Daily Monitor

(1)Daily Monitor的介紹

Daily Monitor是用于機臺的日常健康檢查,在每個工作日或特定生產班次的開始時運行。它的作用一般是檢測機臺是否處于良好工作狀態,定義基準工藝參數,比如刻蝕速率、薄膜均勻性等。

(2)Daily Monitor應用場景

刻蝕機臺的Daily Monitor:通過Monitor Wafer檢測特定Recipe下的刻蝕深度、速率以及側壁角度。

薄膜設備的Daily Monitor:用于驗證薄膜的厚度分布和均勻性。

(3)Daily Monitor的檢測流程

放置Monitor Wafer到設備中;運行指定的工藝Recipe;提取Wafer測試結果;與既定標準對比,判斷是否需要調整設備或維護。

2、隨貨Monitor

(1)隨貨Monitor的介紹

隨貨Monitor用于在生產加工過程中,夾雜在批次生產晶圓(PW)之間運行,以監控實際生產中的設備狀態。它的作用是確保設備在連續生產中的性能穩定,并提供在線監測,減少突發故障對批次生產的影響。

(2)隨貨Monitor的應用場景

化學機械拋光(CMP)過程的隨貨Monitor:檢測拋光后的表面粗糙度和均勻性;

擴散爐管的隨貨Monitor:監測擴散過程中的厚度一致性。

(3)隨貨Monitor的檢測流程

a.在指定批次產品晶圓之間插入Monitor Wafer;

b.運行與產品晶圓相同的Recipe;

c.收集數據并分析,確保批次生產的連續性和一致性。

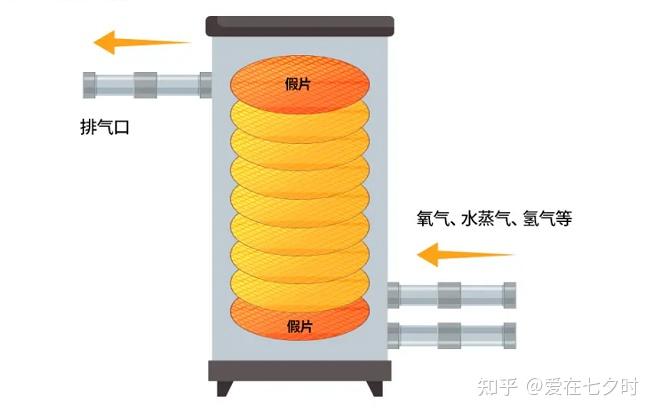

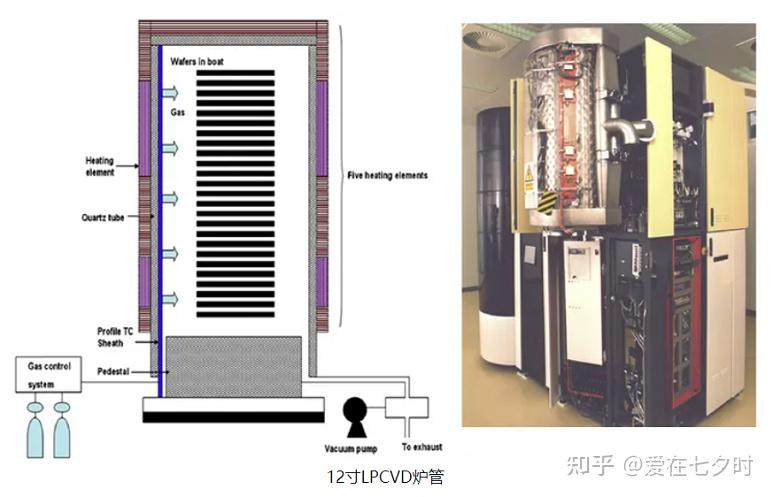

四、Monitor Wafer(控擋片)在爐管設備中作用

Monitor Wafer(控擋片)被用于隔絕制程條件較差的地方,以及填充產品不足時空出的位置。它對爐管內的氣流進行阻擋分層,從而使氣流中的反應氣體與被加工硅片均勻接觸。使爐管內溫度分布均勻,使得晶圓表面均勻發生化學反應,從而沉積或生長均勻的薄膜。


因此,氧化、擴散爐做工藝調試時,一般都會在晶舟上放滿片子,以求達到最好的膜厚均勻性效果。

五、Monitor Wafer(控擋片)的主要監測指標及作用原理

Monitor Wafer(控擋片)通過模擬產品晶圓的加工過程,來獲取關鍵工藝指標的反饋。這些指標涵蓋了刻蝕、薄膜、清洗、擴散等多個工藝環節,具體包括以下幾個方面:

1、刻蝕速率與均勻性

檢測內容:Monitor Wafer(控擋片)會記錄機臺在特定工藝條件下的刻蝕速率及其均勻性。

作用原理:利用刻蝕完成后晶圓表面的特征(如深度或厚度變化)來判斷刻蝕速率是否符合預期。

實際意義:當刻蝕速率異常偏高或偏低時,可能預示著刻蝕設備中的氣體流量、等離子功率或溫度等參數需要調整。

2、薄膜厚度與均勻性

檢測內容:薄膜設備會使用Monitor Wafer(控擋片)驗證沉積后薄膜厚度是否達標,以及厚度在晶圓上的分布是否均勻。

作用原理:通過光學或電子顯微技術測量薄膜厚度,結合工藝標準進行評估。

實際意義:薄膜均勻性異常可能會影響后續的光刻和刻蝕工藝,降低產品合格率。

3、顆粒污染

檢測內容:Monitor Wafer(控擋片)在加工完成后會通過表面掃描檢測是否存在顆粒污染。

作用原理:顆粒污染通常由機臺內部部件老化、清潔不到位或工藝環境異常引起。

實際意義:顆粒的存在可能導致后續光刻中掩模遮擋、刻蝕誤差或器件失效。

4、設備運行穩定性

檢測內容:通過重復運行相同工藝條件下的Monitor Wafer(控擋片),分析機臺的長期穩定性。

作用原理:數據波動范圍是否超過工藝規格是評估設備穩定性的關鍵。

實際意義:設備的穩定性直接影響晶圓的量產良率。


六、Monitor Wafer(控擋片)的操作流程與關鍵注意事項

在實際使用Monitor Wafer(控擋片)時,需要遵循一套規范的操作流程,以確保數據的有效性和工藝的穩定性。

1、前期準備

a.確保Monitor Wafer(控擋片)無裂痕、污染等問題;

b.設置測試的Recipe和工藝參數;

c.校準相關測量設備。

2、運行過程

a.將Monitor Wafer(控擋片)插入設備,執行相應的工藝步驟;

b.監控機臺的運行狀態,如溫度、氣流等是否正常。

3、后期分析

a.提取完成的Monitor Wafer(控擋片),并進行測量分析;

b.對比結果與標準工藝窗口(Process Window);

c.根據結果,決定是否需要執行機臺維護或參數優化。

4、異常處理

a.若發現參數超出規格范圍,立刻停止相關機臺的量產;

b.通知設備工程師進行維護(PM)或Recipe調整;

c.重新運行Monitor Wafer(控擋片)驗證修復效果。


七、Monitor Wafer(控擋片)的使用挑戰與優化方向

盡管Monitor Wafer(控擋片)在晶圓制造中至關重要,但其使用過程中仍面臨一些挑戰:

1、數據的準確性

Monitor Wafer(控擋片)的表面狀態與實際產品晶圓可能有所不同,因此測試結果可能存在偏差;

2、成本問題

高頻使用Monitor Wafer(控擋片)會增加生產成本;

3、效率平衡

插入過多的Monitor Wafer(控擋片)可能影響批次的生產效率。

為解決上述問題,可以采取以下優化措施:

1、定制化Monitor Wafer(控擋片)

根據特定工藝需求優化Monitor Wafer(控擋片)的材質和表面特性;

2、智能化數據分析

利用大數據分析和AI工具,提高數據解讀的效率和精度;

3、優化測試頻率

通過歷史數據分析,合理確定Monitor Wafer(控擋片)的使用頻率,避免過多或過少測試。


寫在最后面的話

擋片(Dummy Wafer)和控片(Monitor Wafer)雖均來源于晶棒非核心區域,但功能側重不同:擋片以“穩定工藝環境、保護正片”為核心,控片以“監控機臺與工藝狀態”為核心,二者共同保障半導體制造的精度與良率。

總之,Monitor Wafer(控擋片)作為晶圓制造工藝中不可或缺的環節,扮演著“哨兵”和“醫生”的角色,為工藝過程提供了實時監控和健康評估。其高效使用可以大幅降低設備故障率,提高產品良率,并最終提升晶圓制造的經濟效益。
