在電力監控與動力環境監控系統中，電力儀表、繼電保護裝置、溫濕度傳感器、水浸傳感器、UPS設備等眾多現場設備需要同時接入，而傳統工控機的接口數量嚴重不足，導致系統架構復雜、擴展困難。英康仕的ESU-1B-838機架式工控機，正是針對這類高密度接入場景的專業解決方案。本款工控機憑借16個串口與10路AI/DI+4路DO的硬件配置，在標準1U機箱內實現了前所未有的接口密度，為數據采集與設備控制建立了優勢。

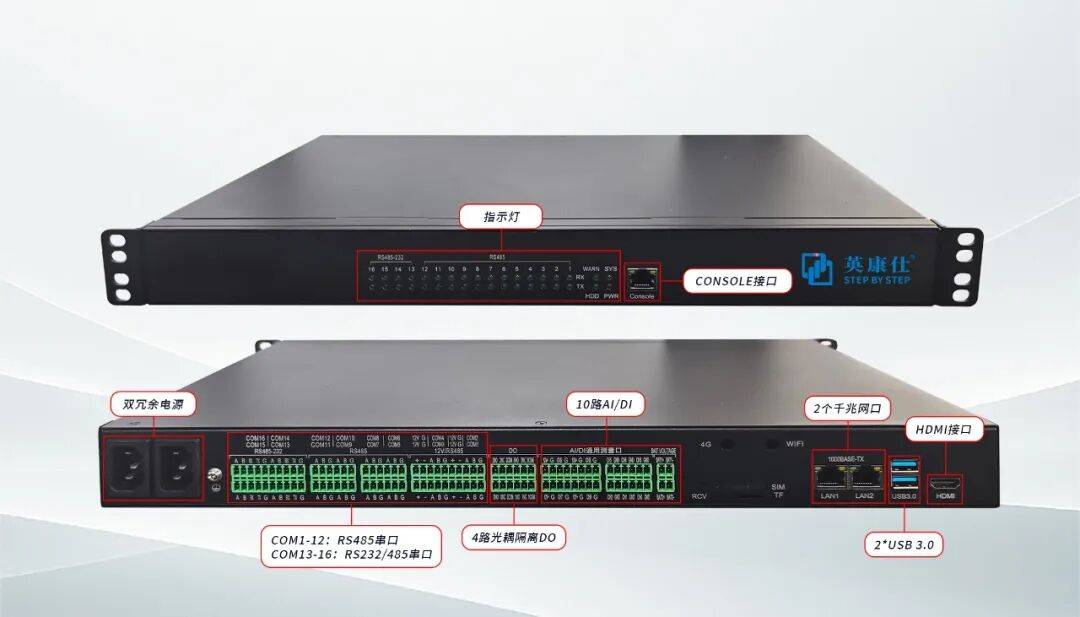

一、專業接口配置

ESU-1B-838的核心優勢體現在其專業級的接口規劃上，這些接口不僅數量充足，更在功能上進行了精心設計

1、16路隔離串口

COM1-COM4：RS485接口，內置12V/2A供電輸出，可直接為現場采集模塊、傳感器等設備供電，簡化布線方案。

COM5-COM12：RS485接口，專為構建大型設備網絡設計，可同時接入多臺電力儀表、智能電表等設備。

COM13-COM16：RS232/485可選串口，支持軟件配置協議類型，完美兼容不同通信協議的設備。

全系可選隔離：所有串口均支持信號隔離選配，能有效抵御現場電氣干擾，確保通信穩定可靠。

2、10路AI/DI+4路DO

10路AI/DI通道中，4路提供12V/1A供電。作為模擬量輸入時，支持0~10V直流電壓與4~20mA電流信號，可直接連接變送器類設備；作為數字量輸入時，具備明確的電平判斷閾值。所有模式通過軟件配置，切換便捷。

4路DO采用功率繼電器輸出，負載能力達250VAC/30VDC 3A，可直接控制風機、報警器等執行設備，實現完整的控制閉環

二、可靠的工業級設計

1、多功能通信

標配雙千兆網口，支持WiFi、4G/5G等無線擴展（選配）

2、電源保護

雙電源冗余設計：支持220V AC雙路輸入，確保系統在電力監控等關鍵應用中不間斷運行完善的電源保護機制（欠壓、過流、過壓、短路保護）

3、寬溫運行

寬溫工作范圍（-20°C至60°C），適應機房、配電室等各種工業環境，硬件看門狗保障系統穩定運行

三、精準的行業應用定位

電力監控系統：作為數據采集核心，同時接入多種電力儀表、保護裝置，并通過AI接口采集電流電壓信號

動環監控系統：理想的1U動環數采主機，多串口接入環境傳感器，AI接口采集精密參數

智慧能源管理：通過串口和AI接口連接各類能源計量設備，實現用能精細化管理

工業控制系統：整合現場多種設備，實現集中監控與管理
