ECU刷寫是現代汽車電子開發中的核心環節，基于UDS診斷協議實現控制器軟件的更新與維護。本文將以USBCANFD-400U接口卡為例，詳細介紹CAN FD總線環境下ECU刷寫的標準流程與實操要點。

?ECU刷寫

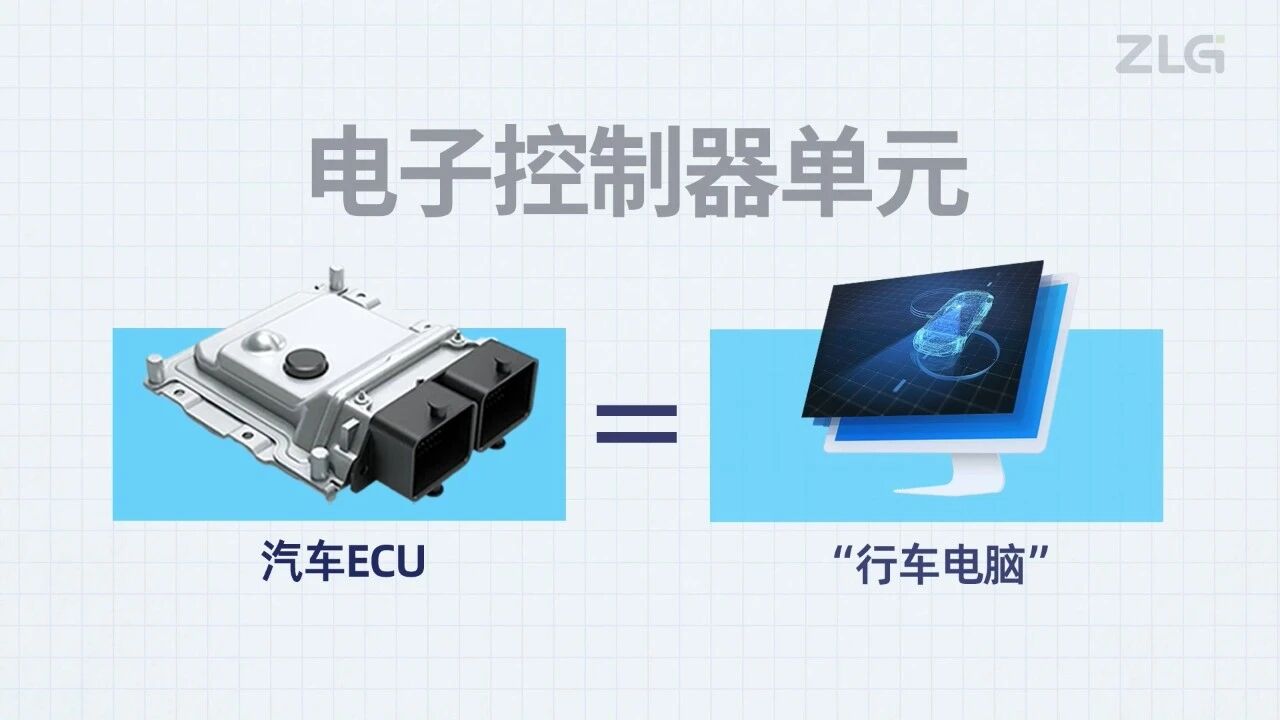

ECU（電子控制單元）是汽車的核心控制部件，相當于車輛的"行車電腦"，負責發動機管理、變速箱控制、車身穩定等關鍵功能。隨著汽車智能化程度不斷提升，單個車型搭載的ECU數量已從早期的十幾個增長至如今的百余個，軟件復雜度呈指數級增長。

UDS（Unified Diagnostic Services）協議是汽車電子領域通用的診斷通信標準，ECU刷寫正是基于UDS協議中定義的0x34（請求下載）、0x36（傳輸數據）、0x37（請求退出傳輸）等服務實現的。與傳統診斷讀取故障碼不同，刷寫過程需要長時間、大數據量的穩定傳輸，對通信鏈路的可靠性要求極高?；赨DS協議進行刷寫時，USBCANFD-400U作為專業刷寫工具，不僅提供CAN FD總線物理層連接，還內置了TP（傳輸層協議）處理、數據校驗、流控管理等核心功能，同時支持軟件端和硬件端UDS，通過CAN FD總線與ECU建立診斷通信，實現數據的可靠傳輸更新。

?刷寫前準備工作

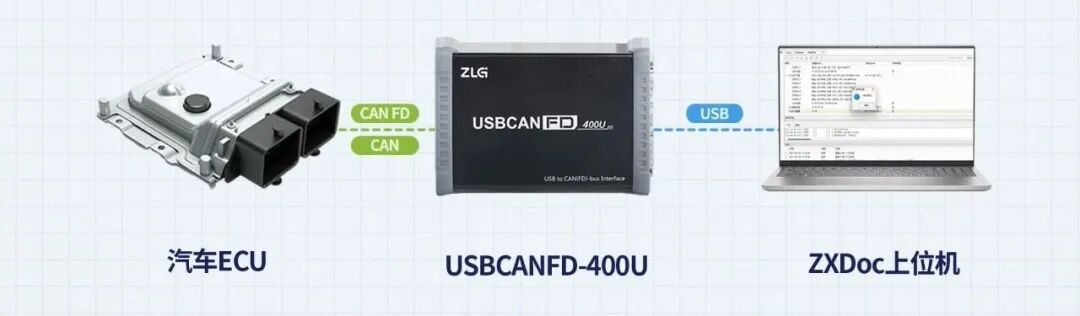

• 硬件連接：將USBCANFD-400U的CAN0通道與ECU診斷接口連接，確保物理層通信正常。
• 軟件配置：啟動ZXDoc上位機，初始化CAN0接口。若ECU處于自動上傳數據狀態，可在數據接收頁面觀察到持續報文。
• 地址尋址：配置物理地址（診斷儀→ECU的發送ID）和響應地址（ECU→診斷儀的回復ID），這是后續流控數據交互的基礎。

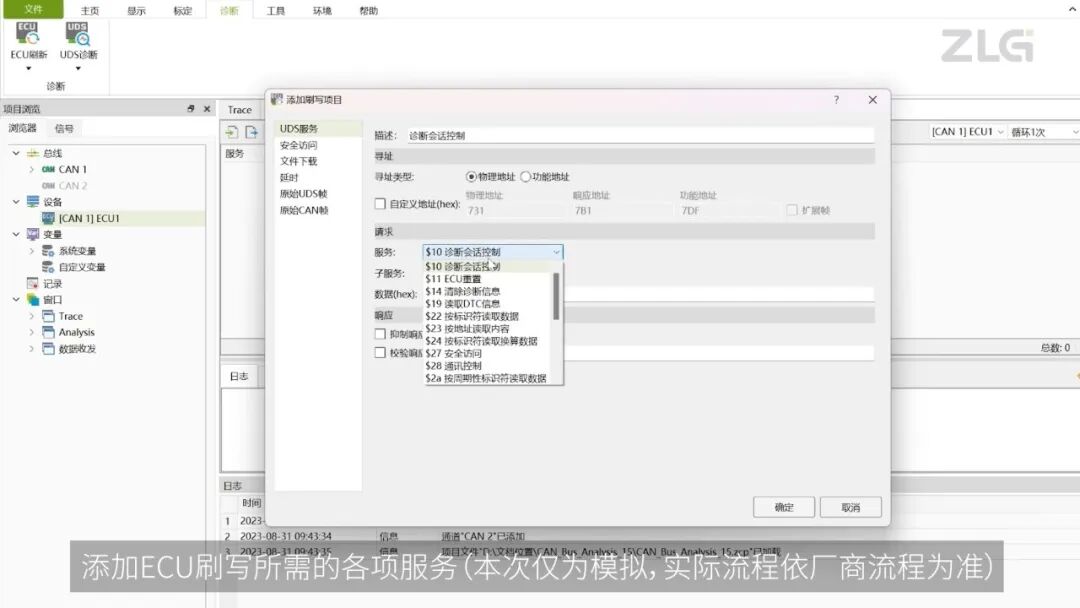

?模擬刷寫流程解析(不同ECU刷寫流程不同，詳情根據ECU刷寫文檔)

1. 進入擴展模式

發送10 03指令，檢查ECU刷寫前提條件（如車輛狀態、電壓范圍）。滿足條件后，執行：

• 85 02：關閉DTC（故障碼）設置；
• 28 03 01：暫停非診斷報文傳輸。

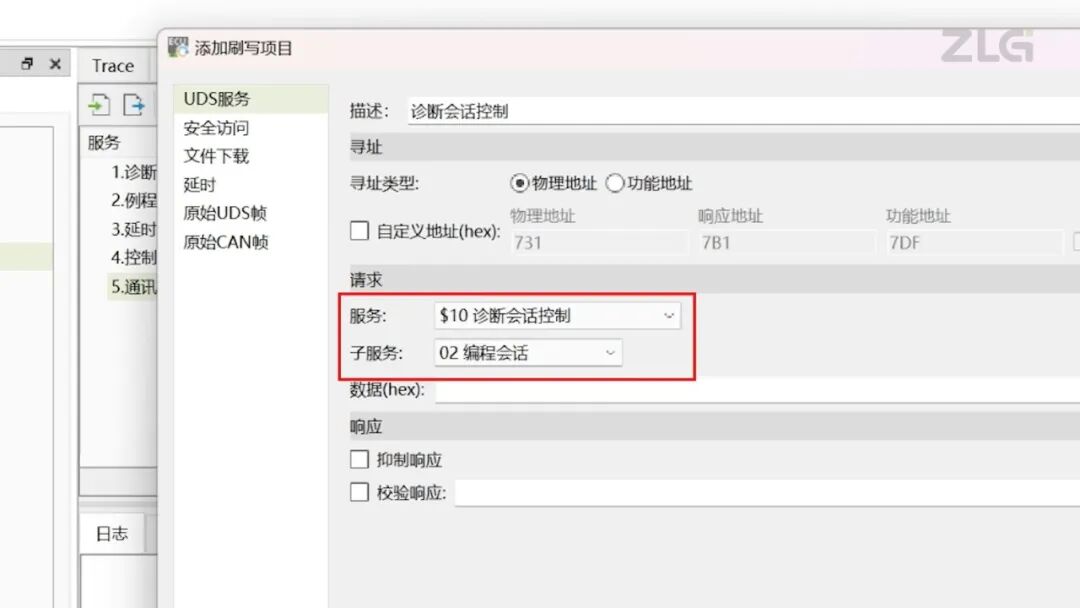

隨后發送10 02進入編程模式。

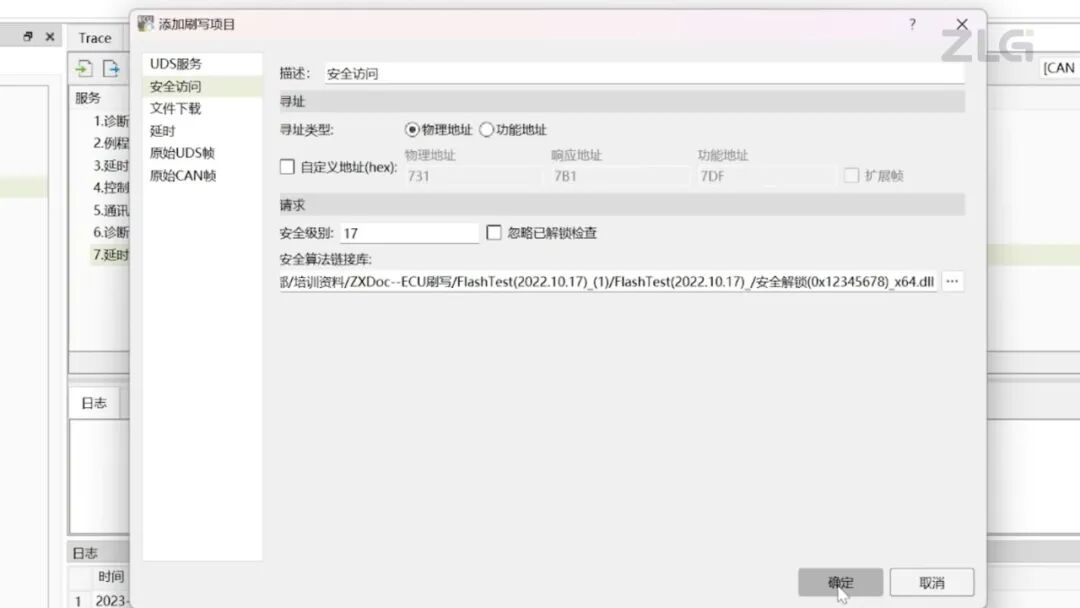

2. 安全訪問解鎖

執行27服務解鎖ECU，獲取刷寫權限，防止非法訪問。

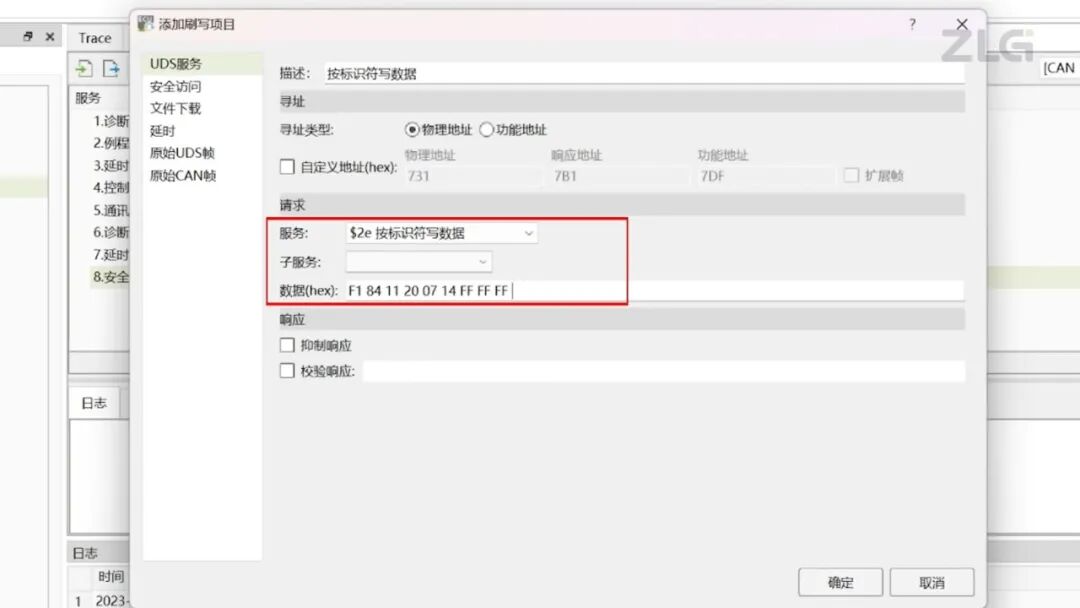

3. 寫入ECU信息

通過2E服務（按標識符寫數據）錄入ECU配置信息，具體內容依車廠規范而定。

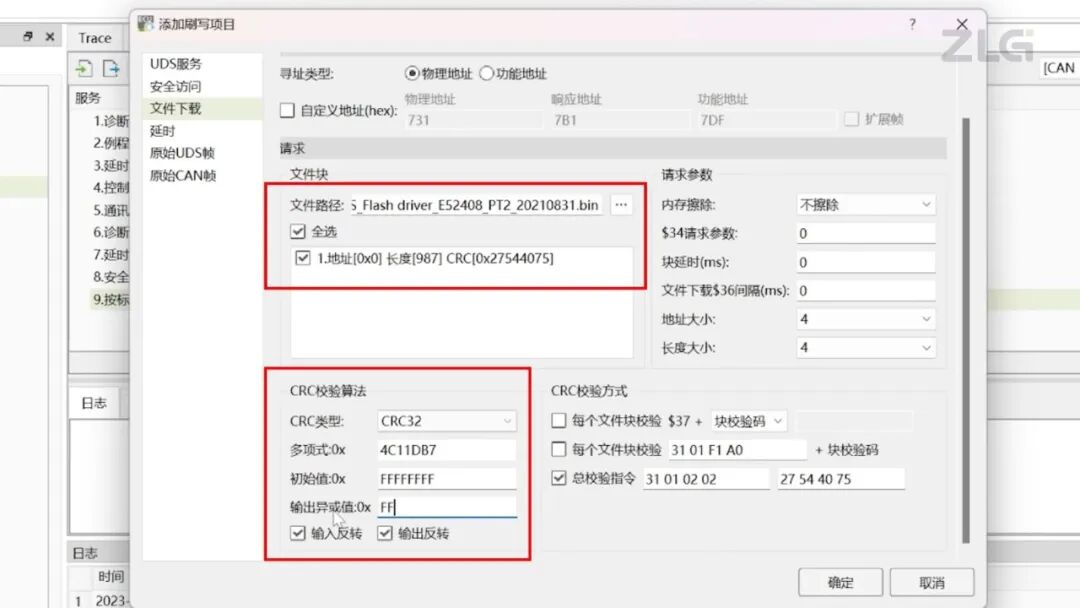

4. 下載Flash驅動

刷寫固件前，需先下載Flash Driver（用于擦除Flash的底層驅動）。通過31服務進行文件總校驗，確保數據完整性。

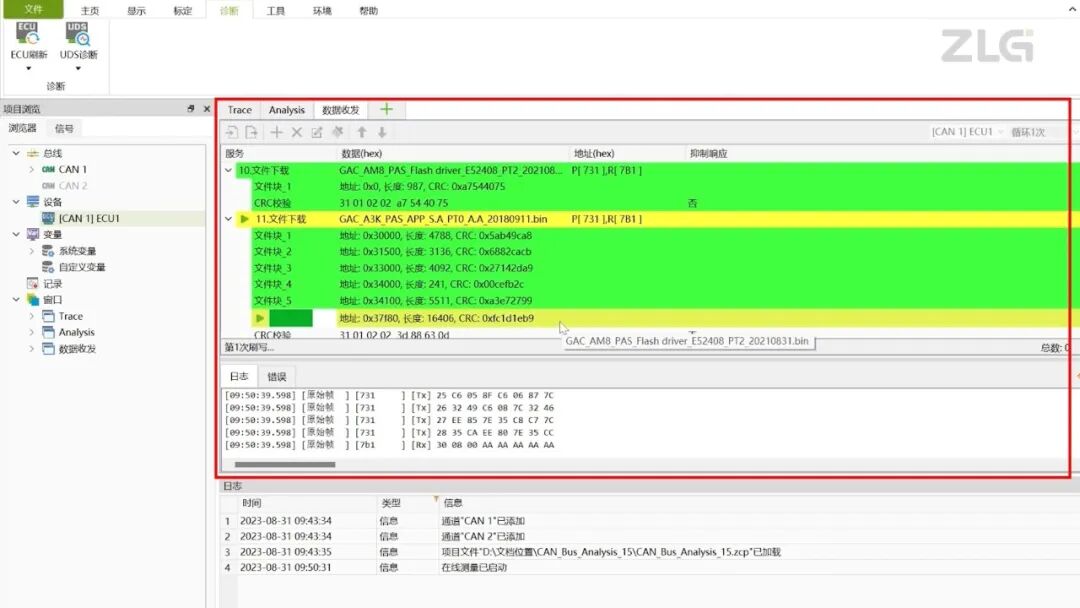

5. 刷寫應用程序

下載目標固件，同樣執行總校驗（Checksum驗證），防止刷寫錯誤。

6. ECU硬重置

發送11指令強制重啟ECU，使新固件生效，完成升級。

?關鍵注意事項

• 刷寫條件：確保車輛靜止、電源穩定，避免刷寫中斷導致ECU變磚；
• 流控機制：CAN FD高速傳輸下，需嚴格遵循FC（Flow Control）幀交互規則；
• 錯誤處理：網絡超時、校驗失敗時需執行退出流程，恢復ECU初始狀態。

本期演示了USBCANFD-400U在ZXDoc平臺上的ECU刷寫全流程。下期將深入解析刷寫文件的生成來源，并探討XCP/CCP標定功能的應用實踐。
