一、項目背景

華東地區某國家級現代農業示范園新建了 20 座雙層薄膜智能溫室，單棚面積 2 400 m2，種植高端串收番茄。溫室主體設備由三菱電機自動化系統集中監控，但環境調控執行機構（通風、卷簾、循環泵）全部采用 ABB ACS380 系列變頻器，內置 Modbus TCP 從站接口。為了在三菱 CC-Link IE Field Basic（簡稱 CC-Link IE FB）主干網絡中直接讀取變頻器運行數據并下發調速指令，用戶選用了捷米特 JM-CCLKIE-TCP工業級協議轉換網關。該網關在本項目中同時承擔「Modbus TCP 主站」與「CC-Link IE FB 從站」雙重角色，實現兩種協議數據區的實時映射，從而打通品牌壁壘，構建統一的溫室管控平臺。

二、設備清單

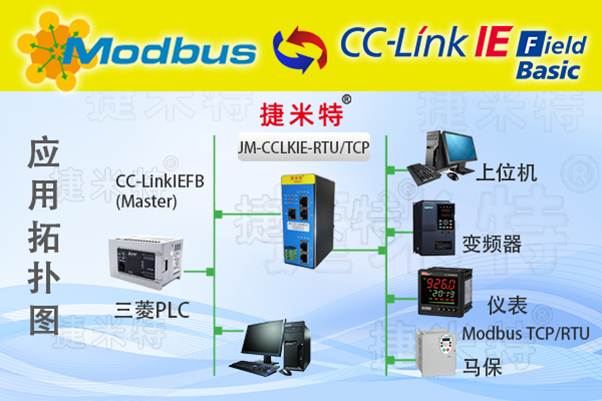

三、網絡拓?fù)渑c連接

1.CC-Link IE FB 網絡：FX5U 采用 100 Mbit/s 工業以太網，IP 段 192.168.1.0/24；網關作為「從站」占用 1 個邏輯站，站號 1。

2.Modbus TCP 網絡：網關 LAN2 口獨立網段 192.168.2.0/24，ACS380 默認端口 502；網關做「主站」最多開通 8 條通道，本項目啟用 8 條。

3.物理連接：網關 LAN1 → 交換機 → FX5U；網關 LAN2 → 交換機 → 8 臺變頻器；形成「一主八從」星型結構，網線全部采用 CAT6 屏蔽雙絞，長度 ≤60 m。

四、網關配置步驟

1.硬件設置

·JM-CCLKIE-TCP 側面 8 位撥碼：Bit1-3 設為 001（主站模式），Bit4-6 設為 001（1 個邏輯站），Bit7-8 保持 OFF。

2.軟件組態
打開「JM Modbus Manager」V2.7，新建工程：
a) CC-Link IE FB 側

·選擇「從站」→ 設置 IP 192.168.1.20 → 占用站數 1 → RX/RY 各 64 點，RWw/RWr 各 32 字。
b) Modbus TCP 側

·右鍵「添加通道」→ 填寫 8 個 Node，對應 8 臺變頻器；

·每條命令拖拽「03H 讀取」→ 起始 0（對應 40001），長度 8；

·拖拽「10H 寫入」→ 起始 100（對應 40101），長度 2；

·采樣周期統一設為 128 ms，超時 2 s，重試 2 次。
c) 數據映射

·將 8×8=64 個輸入寄存器依次映射至 RWr0~RWr63；

·將 8×2=16 個輸出寄存器映射至 RWw0~RWw15；

·網關在內部完成寄存器高低字節交換，保證與 FX5U 字順序一致。

3.下載配置
通過以太網掃描到網關，點擊「下載」，進度 100 % 后重啟生效。

五、PLC 側編程（GX Works3）

1.參數設置

·打開「FX5U CPU」→「以太網端口」→「CC-Link IE FB 配置」→ 添加遠程站，站號 1，占用 1 站，RX/RY 64 點，RWw/RWr 32 字，與網關保持完全一致。

2.軟元件分配（示例）

·RWr0~RWr7 → 變頻器 1 數據區（D1000~D1007）

·RWw0~RWw1 → 變頻器 1 指令區（D2000~D2001）

·其余 7 臺依次類推。

3.控制邏輯

·采用 FROM/TO 指令批量讀寫；

·溫度 PID 運算結果（D300）經量程轉換后送入 D2000（頻率設定），實現 0.1 Hz 精度微調；

·當光照 >80000 lux 或濕度 <60 %RH 時，F(xiàn)X5U 通過 RY0 發出「高速通風」模式，變頻器 1~4 升頻至 45 Hz；

·故障檢測：若 RWr 狀態字位 0=1，表示變頻器報警，PLC 立即切斷對應輸出并記錄 D9000 報警日志。

4.在線調試
監控 CC-Link IE FB 診斷，「遠程站通信狀態」全部綠燈；使用 Modbus Poll 連接網關 LAN2，03H 讀取 40001，返回數據與 RWr 實時一致，驗證協議轉換正確。

六、運行效果

·通信周期：FX5U 刷新 32 字遠程寄存器約 8 ms，網關 Modbus 輪詢 8 從站 128 ms，端到端響應 <200 ms；

·節能效果：番茄定植-采收周期 180 天，變頻器精準調速后，單棚平均節電 1 850 kWh，折合電費節省 1 480 元；

·產量提升：晝夜溫差穩定在 ±2 ℃，CO?濃度保持 800 ppm，串收番茄單產提高 8.3 %，商品果率提升 5 %；

·故障率下降：系統投運 6 個月，變頻器和網關零故障，通信丟包率 <0.01 %，遠低于行業 1 % 要求。

八、經驗總結

1.捷米特 JM-CCLKIE-TCP工業級協議轉換網關采用工業級 ARM Cortex-A7 雙核，功耗 <3 W，-40~+75 ℃ 運行，完全適應溫室高濕高溫環境；

2.網關內置雙重看門狗、網絡隔離及 4 kV 浪涌保護，有效抑制變頻器諧波干擾；

3.用戶無需修改 FX5U 與 ACS380 原有程序，僅需對網關進行「拖拽式」配置，即可實現跨協議透明傳輸，大幅縮短項目周期 40 %；

4.通過 CC-Link IE FB 網絡，溫室所有變頻器數據可無縫上傳至園區 MES 和云端，為后續 AI 病蟲害預測、產量模型校正提供高質量數據基礎。
