ADS79xx-Q1 器件系列由多通道 8 位、10 位和 12 位模數轉換器 （ADC） 組成。這些器件包括一個基于電容的逐次逼近寄存器（SAR）ADC，具有固有的采樣和保持功能。ADS79xx-Q1器件具有多種功能和出色的性能，適用于需要監控多個通道的各種應用。
*附件：ads7950-q1.pdf

ADS79xx-Q1器件在2.7 V至5.25 V的寬模擬電源范圍內工作。這些器件具有極低的功耗，適用于電池供電和隔離電源應用。

4通道和8通道器件采用30引腳TSSOP封裝。12通道和16通道器件采用38引腳TSSOP封裝。

特性

• 符合汽車應用標準
• AEC-Q100 測試結果如下：
  • 器件溫度等級 1：–40°C 至 125°C
    環境工作溫度范圍
  • 設備 HBM ESD 分類等級 H2
  • 設備 CDM ESD 分類級別 C4B
• 產品系列：
  • 8位、10位和12位分辨率
  • 4、8、12 通道器件共享 16 通道封裝
• 1MHz采樣率串行器件
• 模擬電源范圍：2.7 V 至 5.25 V
• I/O 電源范圍：1.7 V 至 5.25 V
• 兩個 SW 可選單極性輸入范圍：
  • （0 V 至 2.5 V）或（0 V 至 5 V）
• 通道選擇的自動和手動模式
• 每個通道有兩個可編程報警級別
• 四個可單獨配置的GPIO
• 典型功耗：14.5 mW （V （+VA） = 5 伏，伏 （+VBD） = 3 V），1 MSPS
• 掉電電流 （1 μA）
• 30引腳和38引腳TSSOP封裝

參數

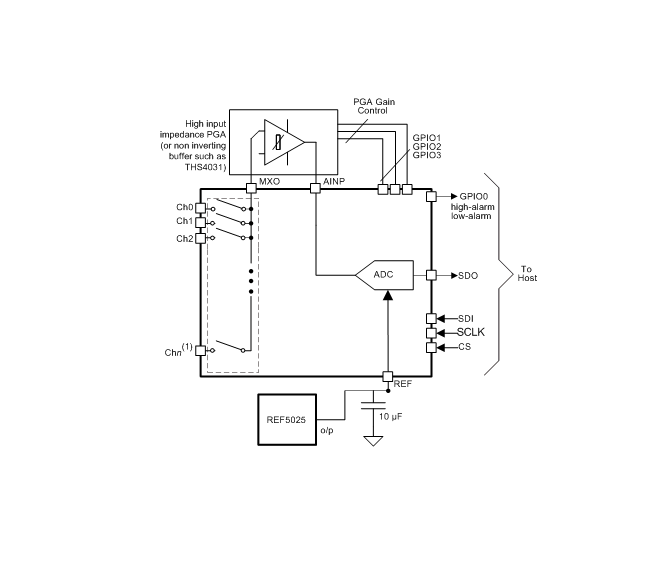

方框圖

ADS79xx-Q1 是德州儀器推出的面向汽車及低功耗場景的多通道 ADC 家族，涵蓋 8/10/12 位分辨率及 4/8/12/16 通道配置，核心優勢為微功耗、寬電壓適配及豐富的可編程功能，符合 AEC-Q100 車規標準。

一、核心產品參數

1. 基礎規格

• 分辨率與通道：8 位（ADS7958/59/60/61-Q1）、10 位（ADS7954/56/57-Q1）、12 位（ADS7950/51/52/53-Q1）；通道數 4/8/12/16 可選
• 采樣速率：最高 1 MSPS，轉換時間 800 ns（20 MHz SCLK），采集時間 325 ns
• 封裝與溫度：30 引腳（4/8 通道）或 38 引腳 TSSOP 封裝，車規級工作溫度 -40°C 至 125°C
• 電源與功耗：模擬電源 2.7-5.25 V，I/O 電源 1.7-5.25 V；典型功耗 14.5 mW（5 V 模擬電、3 V I/O 電，1 MSPS），掉電電流僅 1 μA

2. 輸入與性能特性

• 輸入范圍：兩種可選單極性范圍（0-2.5 V 或 0-5 V），依賴外部參考電壓（2-3 V，典型 2.5 V）
• 靜態性能：12 位器件總未調整誤差 ±2 LSB，INL ±0.75 LSB，DNL ±0.5 LSB；通道間串?dāng)_ -95 dB（隔離串?dāng)_）、-85 dB（記憶串?dāng)_）
• 動態性能：100 kHz 輸入時，SNR 最高 72 dB（12 位）、60 dB（10 位），SFDR 最高 84 dB（12 位）、82 dB（10 位），THD 低至 -80 dB
• 輸入特性：輸入電容 15 pF，泄漏電流最大 61 nA（125°C），全功率帶寬 47 MHz

3. 接口與控制

• 數字接口：SPI 兼容串行接口（CS、SCLK、SDI、SDO），SCLK 最高 20 MHz，數據格式 MSB 優先
• 可編程功能：4 個獨立配置 GPIO 引腳，支持 GPI/GPO 或告警、掉電控制等專用功能
• 告警功能：每通道支持 2 個可編程告警閾值（高 / 低），告警輸出可映射至 GPIO

二、關鍵功能特性

1. 通道工作模式

• 三種通道測序模式：手動模式（逐幀指定通道）、自動 1 模式（按預編程通道序列掃描）、自動 2 模式（從通道 0 掃描至指定最后通道）
• 通道靈活性：4/8 通道器件共享 30 引腳封裝，12/16 通道共享 38 引腳封裝，引腳兼容便于選型替換

2. 低功耗與電源管理

• 掉電模式：支持通過寄存器指令或 GPIO 引腳觸發掉電，掉電狀態功耗僅 1 μA
• 電源適配：模擬電源與 I/O 電源可獨立配置，適配電池供電系統的寬電壓需求

3. 擴展功能

• GPIO 多功能：4 個 GPIO 可配置為普通 I/O、高 / 低告警輸出、掉電控制輸入、量程選擇輸入等
• 外部參考：依賴外部低噪聲參考源（如 REF5025），REFP 引腳需就近配置 10 μF 去耦電容

三、典型應用場景

• 汽車電子：汽車系統中的電源監控、傳感器信號采集等車規級應用
• 電池供電設備：低功耗要求的便攜式數據采集系統
• 工業控制：電源供應監控、多通道低速信號采集
• 通用數據采集：需要多通道、低功耗、小封裝的場景

四、設計與使用建議

• 參考電路：推薦使用低噪聲帶隙參考源，REFP 與 REFM 引腳需短距離布線并加強去耦
• 輸入驅動：無緩沖時源阻抗建議 ≤100 Ω（1xREF 范圍）或 ≤250 Ω（2xREF 范圍）；高源阻抗場景建議添加 OPA192 等緩沖器
• PCB 布局：模擬地與數字地單點連接，電源引腳就近配置 1 μF 陶瓷去耦電容；數字信號線與模擬輸入路徑分離，避免串?dāng)_
• 序列配置：根據應用需求選擇通道測序模式，自動模式適合連續多通道掃描，手動模式適合靈活指定通道采集
