湯誠電子最新推出的TCS97014是一款36V可調過壓保護芯片，集成了高邊側功率MOSFET，專為保護便攜式電子設備免受電壓浪涌損害而設計。這款芯片采用SOT23-6L環保無鹵封裝，在緊湊的尺寸內提供了出色的過壓保護功能。

TCS97014的核心技術優勢

集成35mΩ((典型)@ 5V/1A) N型場效應管

最大持續輸出電流3.0A。

最大輸入電壓36V

集成固定6.1V(±3%) 過壓鎖定功能(FB腳懸空或接地)

過壓保護閾值電壓可調范圍:4.0V-15V(±396)4(FB腳外接電阻R1和R2調節過壓保護閾值電壓)集成過溫保護功能

人體模型靜電保護:>±2KV(JESD22-A114)

SOT23-6L封裝

典型應用場景

便攜式電子設備

個人多媒體系統

移動電話

平板電腦

電子煙

網絡攝像機

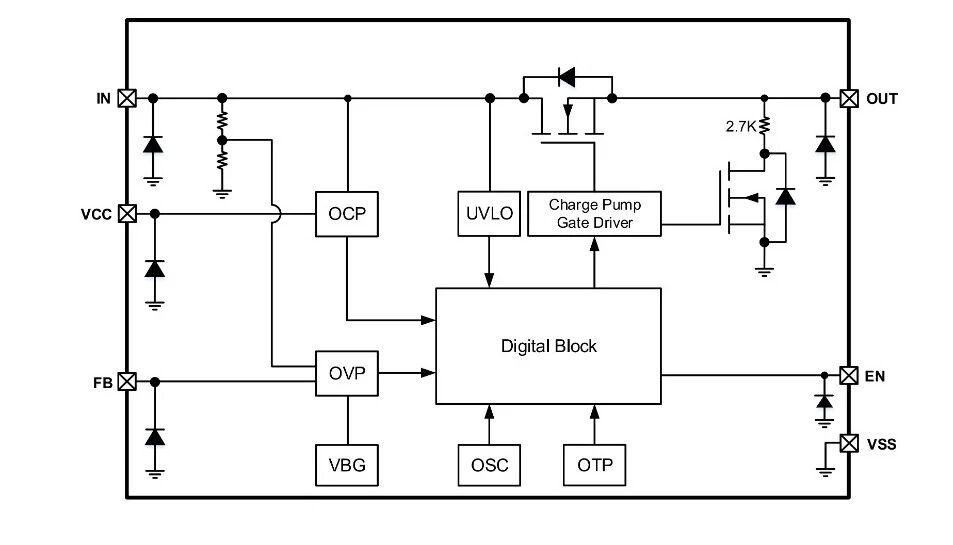

原理框圖

應用說明

TCS97014是一款過壓保護芯片，過壓保護值點可以通過外部器件來調節。內置 35mQ(典型值)NMOS管，可以保證通過較大的電流而不會發熱進入溫度保護狀態。

上電復位功能

TCS97014內置閾值電壓為 3.3V，遲滯 150mv 的上電復位電路。輸入電壓未達到上電復位閾值電壓時TCS97014關閉。當輸入電壓超過上電復位閾值電壓時,TCS97014的輸出電壓將延遲 12.12ms 輸出，其中去抖動時間為 12ms。在軟啟動過渡期間，TCS97014緩慢打開內部 MOSFET 以減少涌流。TCS97014具有過壓保護閾值電壓可調功能。TCS97014還具有內部過溫保護(OTP)功能，它可以監控芯片溫度以保護芯片。

過壓保護功能

TCS97014具有過壓保護功能，當FB引腳懸空或者連接到地，過壓保護值電壓使用內部默認值6.1V，一旦輸入電壓超過6.1V，輸出引腳將快速放電到地，典型的關斷時間為50ns。客戶還可以通過R1(建議R1小于100K)和R2電阻分壓器任意定義過壓保護觸發電壓，如下公式所示。

(R1+ R2)* 1.25VovLo =R2

當我們使用外部R1和R2分壓器時,響應時間會比使用內部默認值大得多,典型的響應時間會大于100ns。

過溫保護功能

TCS97014內置過溫保護功能以檢測其內部溫度防止熱故障。當溫度達到 145℃時，芯片關閉功率場效應管，當結溫降到 105℃時，芯片重新啟動。

為什么選擇TCS97014？

?
