±8kV靜電、±2kV浪涌、-42℃極寒、1500V高壓 — 這不是極限運動，而是DPort-ECT模塊的出廠"必修課"。本文詳解工業級EtherCAT從站如何通過嚴苛測試關。

?電磁兼容（EMC）測試

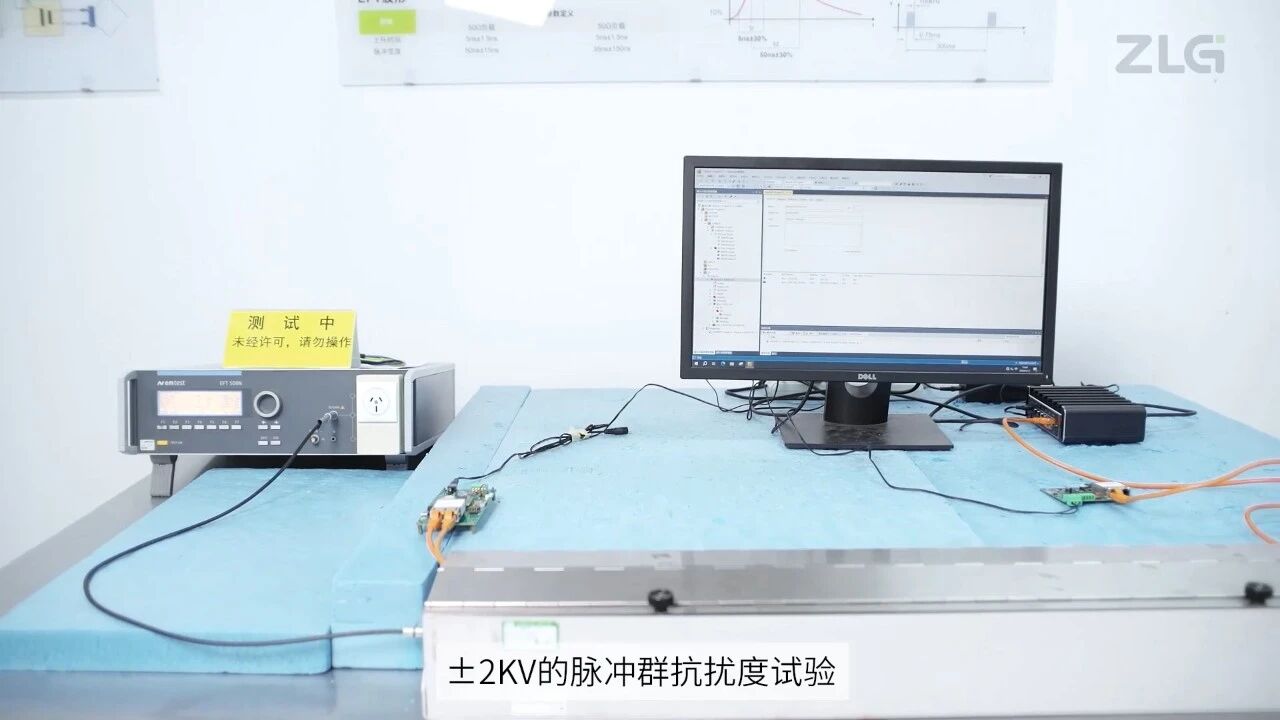

工業現場的電磁環境堪比"雷暴中心"。DPort-ECT依據IEC 61000-4系列標準及GB/T 17626國家標準，完成了全項EMC嚴苛考核：

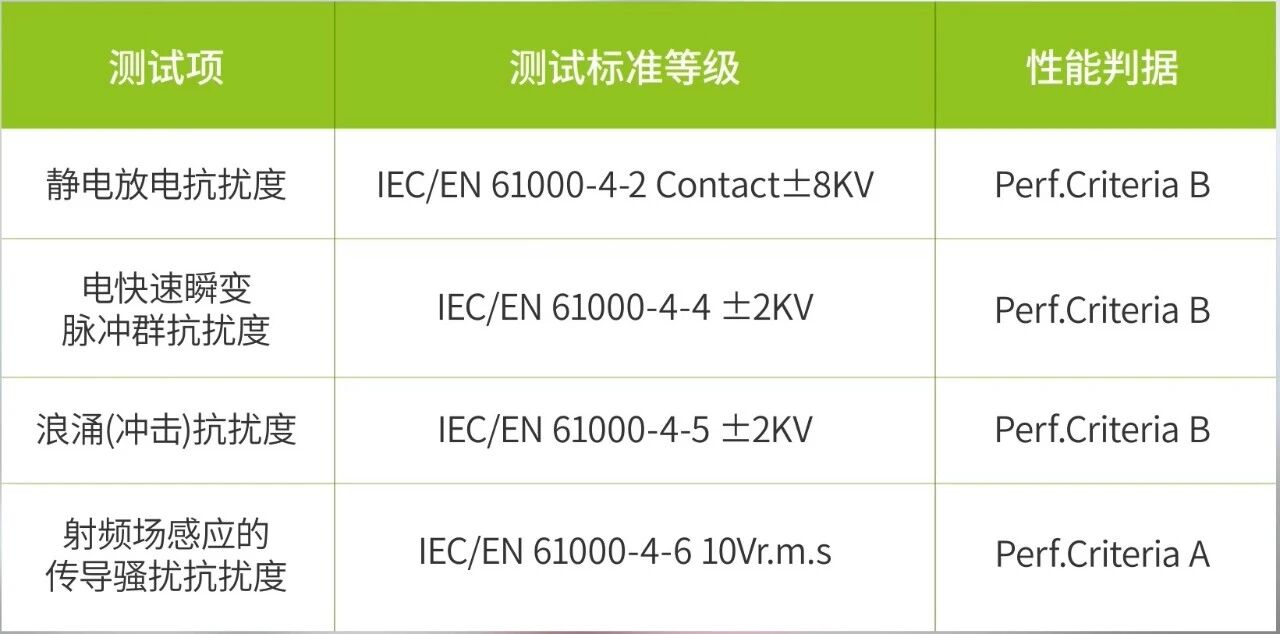

1. 電磁抗擾度注：模塊整體滿足工業級3級標準，其中靜電放電達到更嚴苛的4級要求。

2. 輻射騷擾測試

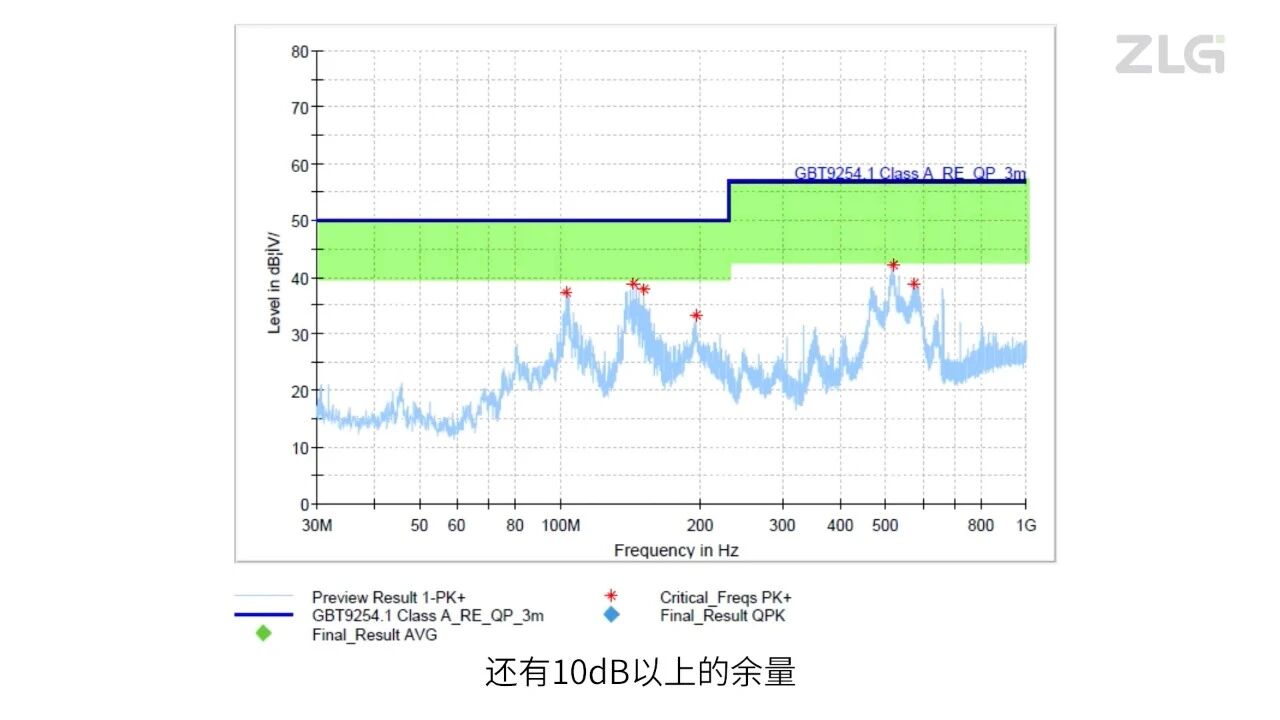

在標準3米法電波暗室中，依據GB/T 9254.1 Class A（工業環境）限值進行輻射騷擾測試。結果顯示：全頻段測試值均低于標準限值線，且保持10dB以上余量（即實際輻射值僅為允許值的1/3以下），有效避免對周邊精密設備的電磁干擾。
?環境適應性測試

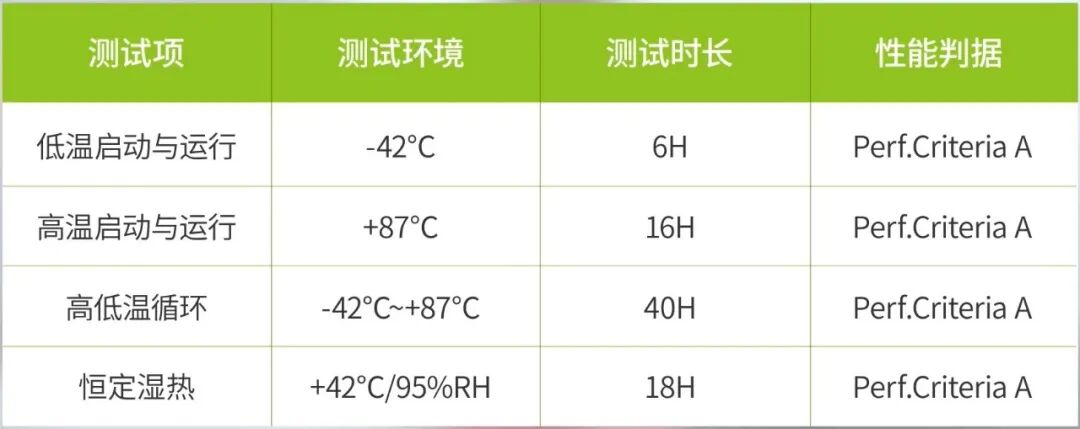

工業現場的溫度跨度往往超過想象。為消除溫箱偏差并覆蓋極端工況，DPort-ECT的測試溫度帶被設定為-42℃～+87℃（超出標稱工作范圍），執行以下極限驗證：結論：模塊可在標稱-40℃～+85℃工業級溫度范圍內穩定工作，滿足從寒帶戶外到密閉電控柜的全場景部署。
?安規符合性測試

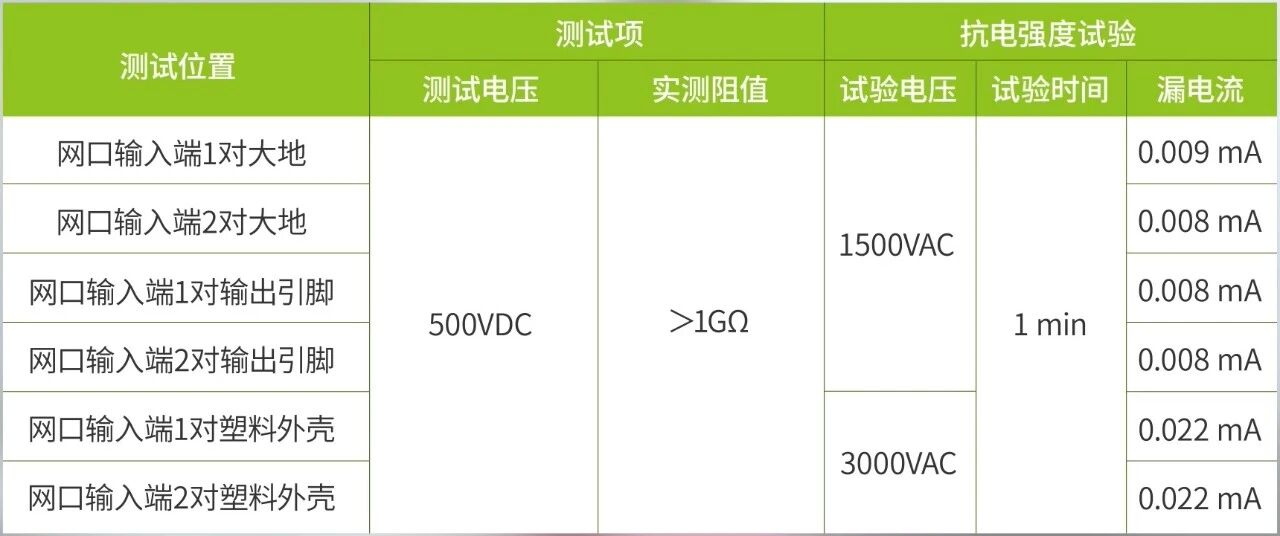

針對工業電氣安全，依據IEC 62368/IEC 61010標準實施：

• 絕緣電阻測試：施加500VDC測試電壓，實測絕緣電阻>1GΩ（千兆歐級），達到加強絕緣等級；
• 抗電強度測試：輸入/輸出端子與外殼間施加1500VAC/50Hz電壓，歷時1分鐘無擊穿、無飛弧，確保高壓隔離性能。

?結語

從±8kV靜電打擊到1500V高壓考驗，從-42℃極寒到+87℃炙熱，DPort-ECT模塊通過的多項嚴苛測試，不僅是一紙證書，更是復雜工業環境下的"生存證明"。作為集成式EtherCAT從站解決方案，DPort-ECT模塊以全項嚴苛測試驗證的高可靠性，讓用戶跳過繁瑣的EMC整改與安規認證流程，開箱即可快速部署，為工業自動化筑牢通信底座。
