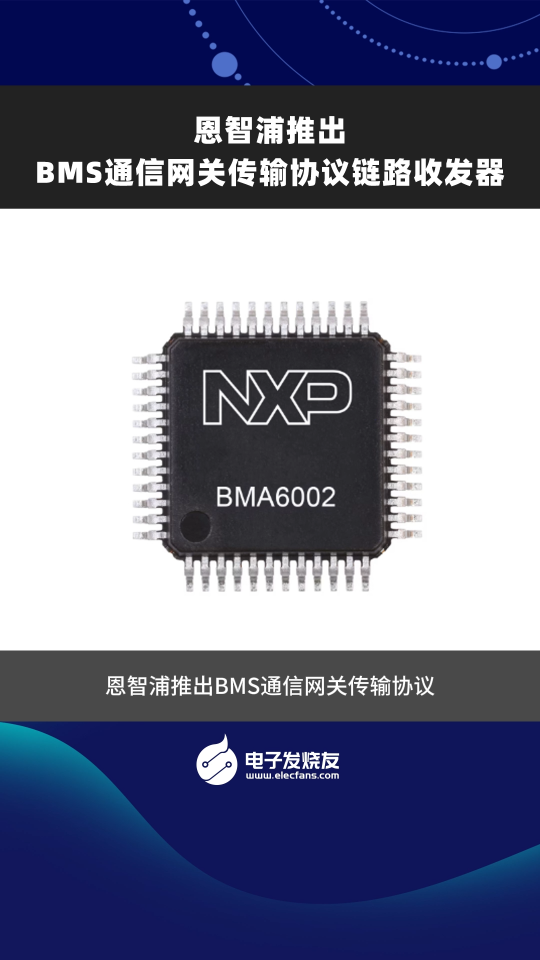

BMA6002/BMI6002是一款專為電池管理系統 (BMS) 設計的通信網關和收發器，能夠在傳輸協議鏈路 (TPL) 與SPI或CAN FD等標準協議之間建立橋接。

BMA6002/BMI6002支持通過菊花鏈拓?fù)浣Y(jié)構實現隔離BMS設備間的通信。憑借雙TPL端口設計，該器件支持電容式和電感式隔離，可實現多個BMS設備的鏈接。

由于具備標準協議兼容性，該網關驅動器可通過SPI (BMX6002S) 或CAN FD (BMX6002C) 與大多數微控制器協同工作，在TPL和標準協議之間進行消息轉換，便于集成到更廣泛的系統中。

BMA6002x系列面向汽車市場，而BMI6002x系列則面向工業市場。

主要特性

BMA6002S/BMI6002S MCU主機接口，支持SPI (BMA6002S/BMI6002S)，可選擇單SPI或雙SPI模式

BMA6002C/BMI6002C MCU主機接口，支持CAN FD (BMA6002C/BMI6002C)

數據速率高達10 Mbit/s

可選5V或3.3V的I/O電壓

支持所有TPL菊花鏈端口的消息同步

可配置的響應和請求緩沖區

提供狀態/握手信號進行數據流控制

兩個獨立的TPL菊花鏈端口，內置收發器

基于TPL消息地址的自動消息路由

通過外部5V穩壓器或內置5V穩壓器供電

外部CAN FD收發器的電源模式管理

通用輸入/輸出(GPIO)，帶可分配狀態和事件

串行接口，可控制外部設備

適用于EEPROM和安全I(xiàn)C

I2C總線主機接口

SPI主機接口，支持多達6個可配置的片選輸出

封裝: LQFP48，符合AEC-Q100 Grade 1標準

五大價值優勢

功能安全與信息安全能力

實時錯誤檢測和狀態報告，確保系統穩定運行

支持菊花鏈環回功能，即使在故障條件下，也能保持動力系統正常運行

符合ASIL D級通信標準，滿足汽車領域最高安全標準要求

更智能的電池管理

TPL各端口消息同步，實現精確的電芯監測

高速采樣電壓、電流和溫度數據，提升能源利用效率并延長電池壽命

高級診斷與維護

智能緩沖和調度機制，優化數據流管理

預測性維護工具，幫助在問題發生前提前預防

靈活集成，簡化設計

雙TPL菊花鏈支持，實現平臺無縫集成功

內置SP/和CAN FD接口，降低硬件復雜性

兼容域架構和區域架構，具備面向未來的可擴展性

高效

一體化特性減少對外部組件的需求，從而降低成本

可擴展設計適用于各種規模系統，加速產品上市時間

評估套件

01

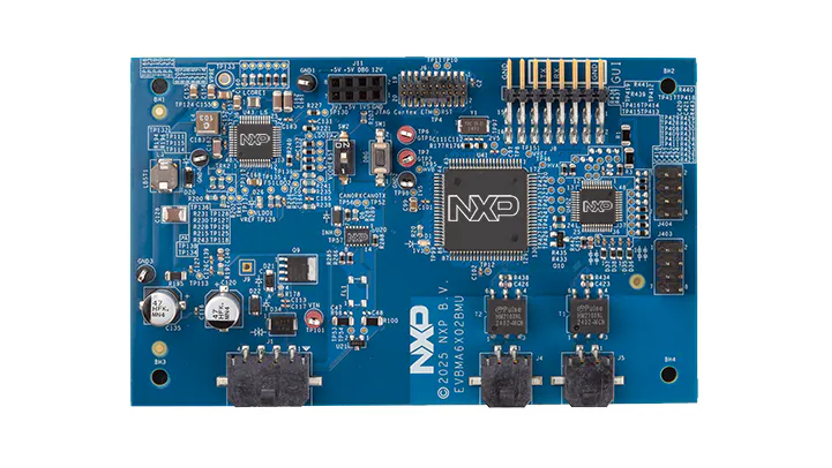

EVBMA6X02BMU評估板

EVBMA6X02BMU是一款專為開發目而優化的電池管理單元 (BMU)。它集成了電池管理系統的主要組件，包括MCU (S32K358)、SBC (FS26) 和通信網關 (BMA6X02S)，提供2個eTPL端口。該BMU可用于電池管理系統的快速原型開發和早期軟件開發。

此評估板包含BMA6002，但也可作為BMI6002的評估板使用 (引腳兼容)。

02

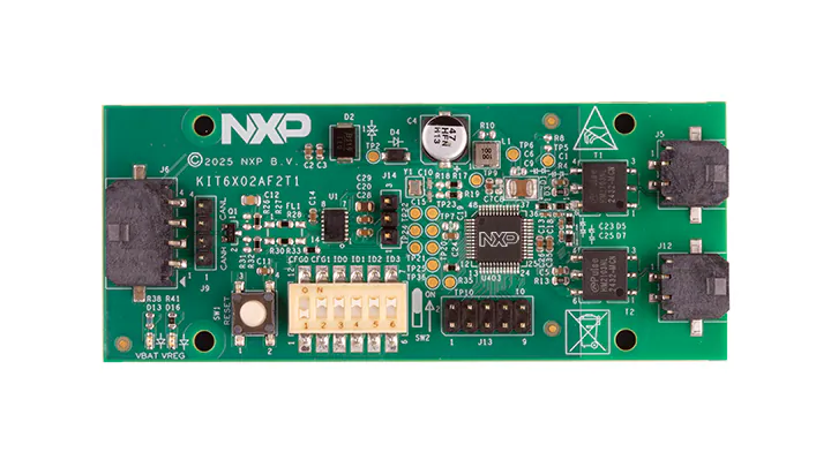

KIT6X02AF2T1 CAN2TPL評估套件

KIT6X02AF2T1是一款CAN 2TPL硬件評估工具，專門用于支持BMA6X02的開發。BMA6X02是一種網關路由器，能夠?qū)?a target="_blank">微控制器的TPL消息路由到兩個不同的TPL端口。它不僅適用于汽車領域，還適用于工業應用領域。

KIT6X02AF2T1是BMA6X02理想的快速原型開發板，用于CAN FD 接口，因此得名CAN2TPL。這款評估套件是基于CAN的BMA6X02EVB，配備2個eTPL端口。

此評估板包含BMA6002，但也可作為BMI6002的評估板使用 (引腳兼容)。
