引言

便攜式電子產品通常使用免濾波的高效率模擬輸入的D類功放芯片,來滿足手機、平板電腦、家用監控和智能眼鏡的功率需求。模擬輸入的D類功放芯片一般需要在處理器側使用DAC，這會增加芯片成本和功耗，并導致?lián)P聲器的輸出噪聲。這種D類功放芯片還要求良好的電路板布局設計，以避免信號耦合到模擬電路而導致性能下降。

深圳市永阜康科技有限公司一直致力于音頻領域的耕耘，現在大力推廣一款I(lǐng)2S數字輸入的3.1W單聲道D類功放芯片-HT517。工作電壓2.5V-5.5V,采用WLCSP9/QFN-16/ESOP8封裝。無需額外的I2C編程、MCLK輸入、電平轉換器和EMI濾波器，具有高效率、低EMI和高輸出功率的特點。該芯片廣泛使用于應用OWS耳機或其他耳機設備 、智能家居、智能玩具、IoT設備、游戲設備、智能音箱、其他鋰電/5V設備。

HT517概述

HT517是一款低成本的I2S輸入單聲道輸出D類音頻功率放大器。其在5V供電時可提供最大3.1W的輸出功率; 在3.7V供電時可提供最大 180mW的輸出功率。 HT517內部集成了DA轉換器，其I2S輸入最大支持32-bit字節，并且可自動監測采樣頻率，最高支持96kHz。 HT517集成的D類音頻功放還具有增益可調、擴頻等功能。

HT517特點

?上電即用，外圍極簡（最少僅需一個電源濾波電容）

?電源供電：VDD 2.5-5.5V;

?低靜態電流：2.5mA @ VDD = 3.6V

?低輸出噪聲：15uV

?低pop聲

?靈活的音頻輸入：

- I2S (輸出左、右或左/2+右/2可選擇), 16bit, 24bit或 32 bit; TDM輸入，16bit或32bit

- 8k, 16k, 32k, 44.1k, 48k, 88.2k, 96kHz采樣頻率

-無需MCLK

?輸出功率：

1.5W (VDD=3.6V, RL=4?, THD+N=10%)

3.1W (VDD=5.0V, RL=4?, THD+N=10%)

200mW (VDD=3.6V, RL=32?, THD+N=1%)

?THD+N= 0.02% (Po=1W, RL=4?, VDD = 3.7V)

?增益可調：-0.7, 5.3, 8.3, 11.3, 14.3dBV

HT517應用信息

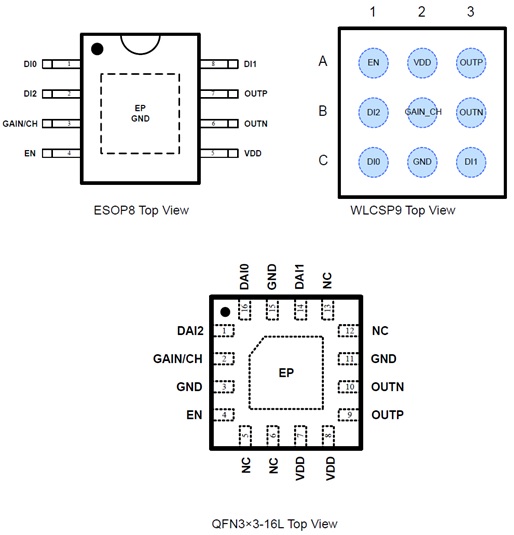

1、HT517腳位定義圖

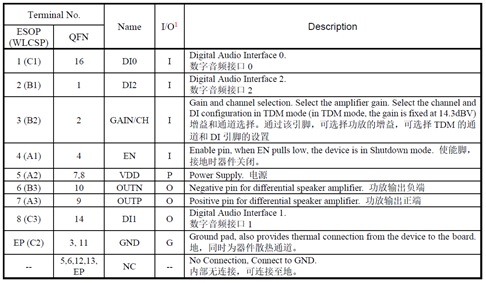

2、HT517管腳說明

3、HT517 DEMO應用原理圖

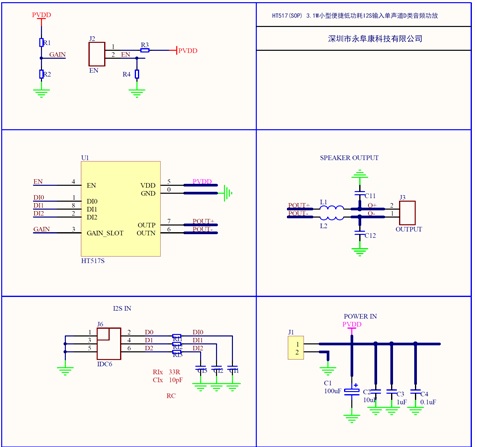

ESOP8:

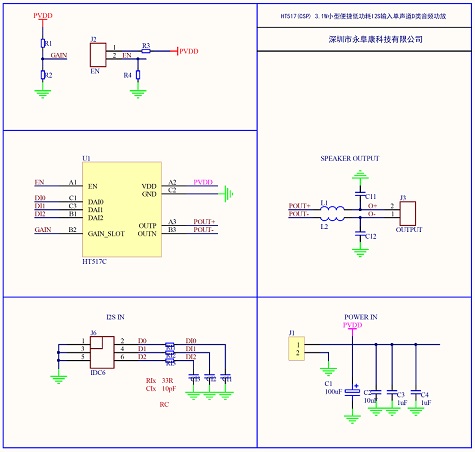

WCSP9:

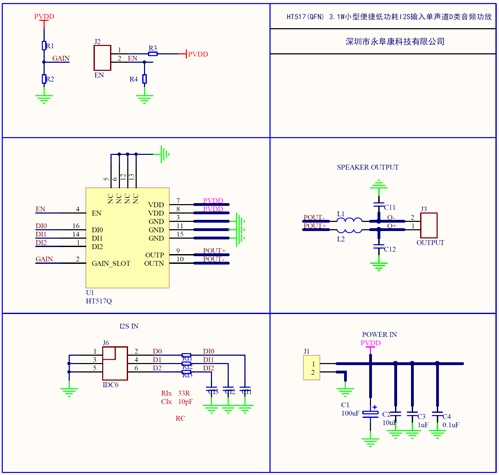

QFN3X3-16:

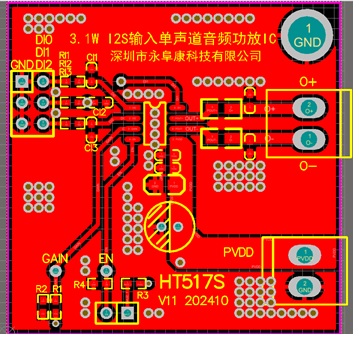

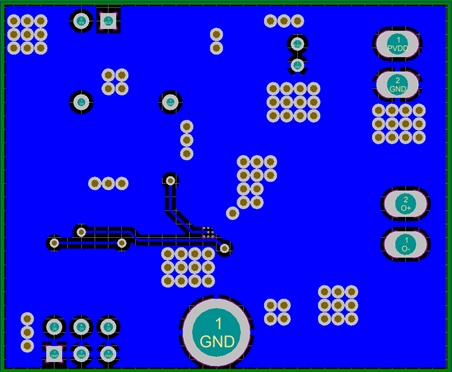

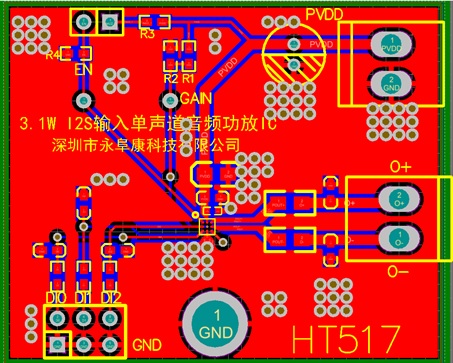

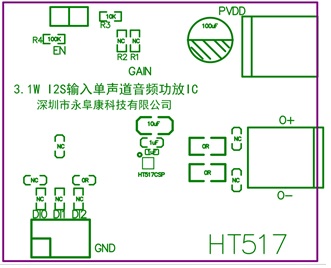

4、HT517 DEMO板PCB設計圖

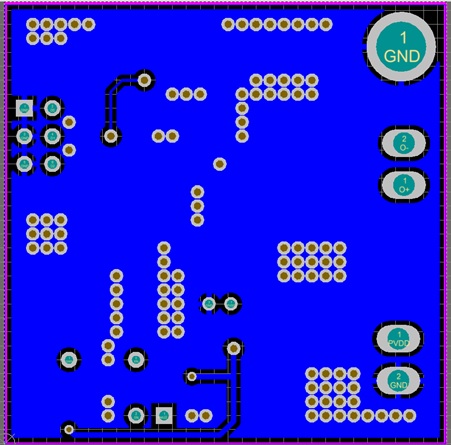

ESOP8:

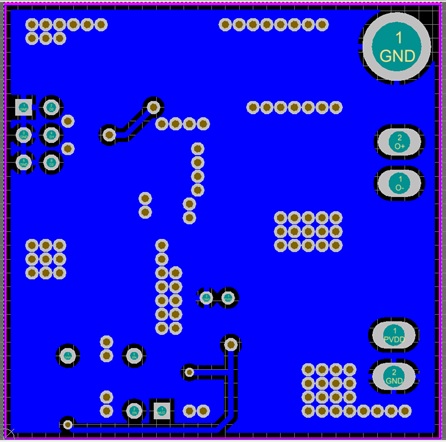

WCSP9:

QFN3X3-16:

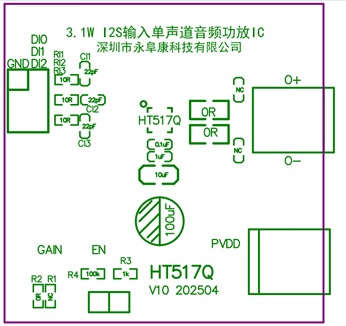

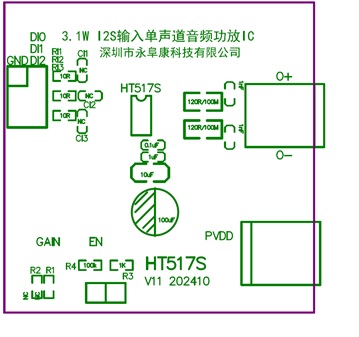

5、HT517 DEMO板貼片圖

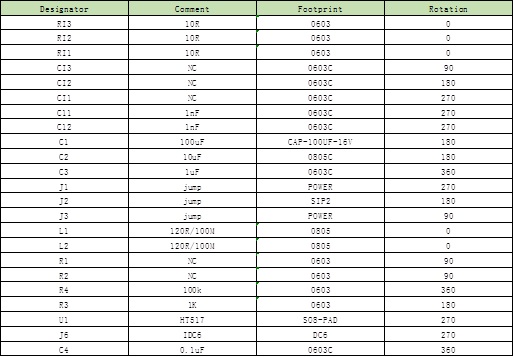

HT517DEMO板物料清單

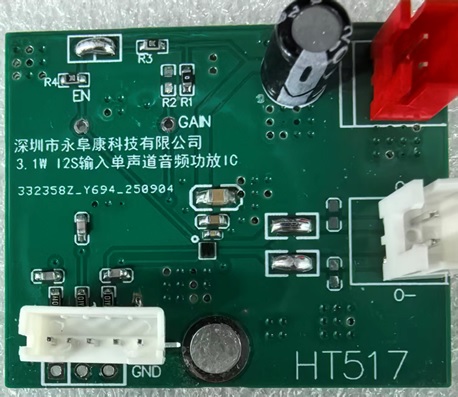

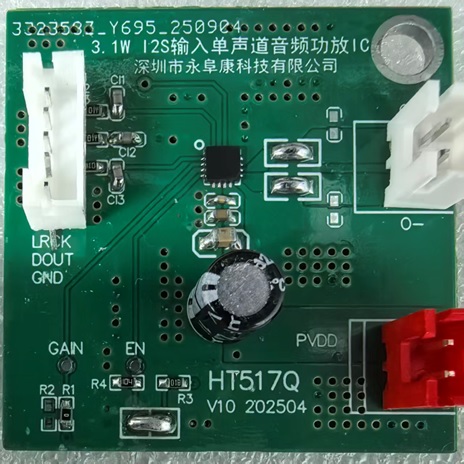

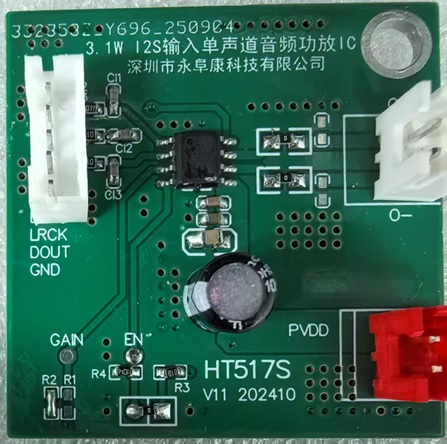

7、HT517 DEMO板實物圖

ESOP8:

WCSP9:

QFN3X3-16:
